Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Σχήμα: | VE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Ονομαστική ροπή εξόδου: | 1750Nm |
| Στροφή διατήρησης: | 13200Nm | Ροπή κλίσης: | 7000Nm |
| Αποτελεσματικότητα: | 40% | Κανονικό χρώμα: | RAL 9006 |
| Επισημαίνω: | slew drive motor,worm gear slew drive |
||

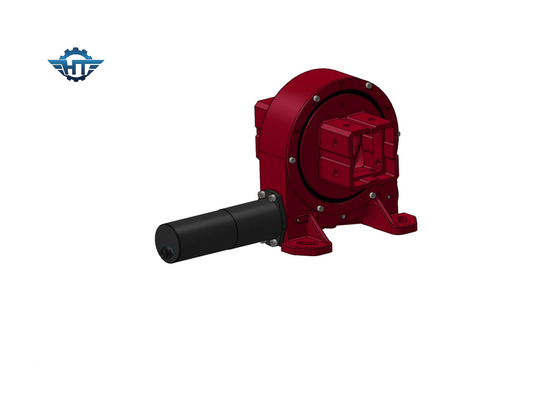

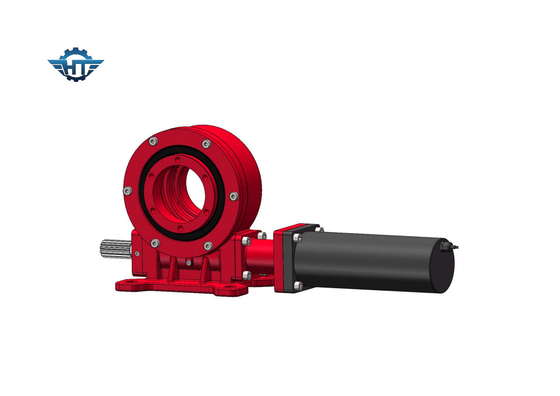

CE και ISO VE7 Gearbox, Vertical Envelope Worm Gear Slew Drive για ιχνηλάτες
Περιγραφή της κάθετης μονοάξονας τροχιάς σκουληκιού
Η κίνηση στροφής έχει χαρακτηριστικό αυτοκλείδωσης προς τα πίσω λόγω της κίνησης τροχιάς σκουλήκι με χαρακτηριστικά αυτοκλείδωσης προς τα πίσω.Αυτό το χαρακτηριστικό βελτιώνει σημαντικά τη σταθερότητα της λειτουργίας του οικοδεσπότη και τον παράγοντα ασφάλειαςΣε σύγκριση με τα παραδοσιακά προϊόντα στροφής, το κιβώτιο ταχυτήτων στροφής είναι εύκολο στην εγκατάσταση, εύκολο στη συντήρηση και εξοικονομεί σημαντικό χώρο εγκατάστασης.
Τεχνικά δεδομένα της τροχιάς στροφής VE
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου (N.m) | Δρόμος κλίσης (Nm) | Δρόμος διατήρησης (N.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
Πλεονεκτήματα
1. Υψηλή ροπή υποστήριξης για τη βελτίωση της ασφάλειας του ηλιακού συστήματος παρακολούθησης
2. 360 μοίρες περιστροφή
3Περιβάλλει το ρεύμα σκουλήκι μέσα.
4. Πολλαπλή επαφή δοντιών για να εξασφαλιστεί υψηλό φορτίο
5Λειτουργία αυτοκλείδωσης
Προσαρμοσμένες υπηρεσίες
1Ειδικό σχεδιασμό με βάση διαφορετικές εφαρμογές και έργα
2Οι διάφοροι τύποι κινητήρων θα μπορούσαν να ταιριάζουν, όπως οι υδραυλικοί κινητήρες, οι σταδιακοί κινητήρες, οι ηλεκτρικοί κινητήρες κλπ.
3Διαφορετικά χρώματα είναι διαθέσιμα με βάση τον κώδικα RAL. Το πρότυπο χρώμα μας είναι RAL 9006.
Γλωσσάριο βασικών παραμέτρων
Στροφή στιγμής κλίσης:Η ροπή αυτή είναι το βαρυτικό φορτίο πολλαπλασιασμένο με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου του ρουλεμάν.Η τροχιά θα ανατραπεί..
Ραδιοφόρος:Το φορτίο κατακόρυφα προς τον άξονα του ρουλεμάν
Αξιακό φορτίοΤο φορτίο παράλληλο προς τον άξονα του ρουλεμάν
Δρόμος διατήρησης:Είναι η αντίστροφη ροπή.Όταν η κίνηση περιστρέφεται αντίστροφα και τα μέρη δεν είναι κατεστραμμένα,Η μέγιστη ροπή που επιτυγχάνεται ονομάζεται ροπή διατήρησης, θεωρείται επίσης ως ροπή σπασμού.
Αυτοκλείδωμα:Μόνο όταν υπάρχει φορτίο, ο κινητήρας περιστροφής δεν είναι σε θέση να αντιστρέψει την περιστροφή και επομένως ονομάζεται αυτοκλείδωμα.
