Λεπτομέρειες:
|
| Τύπος: | Εσωκλειόμενος | Εφαρμογή: | Μηχανήματα κατασκευής |
|---|---|---|---|
| Οδηγός: | Υδραυλική μηχανή | Αξία IP: | Διάκριση IP66 |
| Χρώμα: | Όπως ζητήθηκε | Αποτελεσματικότητα: | 40% |
| Σχήμα: | VE9 | Ποσοστό: | 61:1 |
| Επισημαίνω: | slewing drive for solar tracking system,solar tracker drive |
||

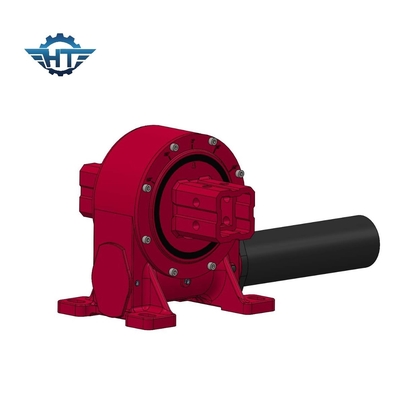

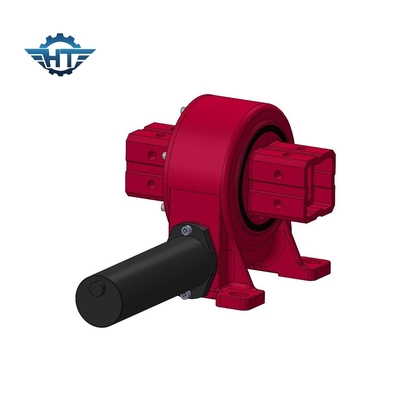

Ψηλά σκουλήκι Gear Slew Drive με σκουληκό για σύνδεση μονό άξονα σύστημα παρακολούθησης
Περιγραφή της τροχιάς του σκουληκιού
Η κατακόρυφη σχεδίαση είναι το μεγαλύτερο φωτεινό σημείο των τροχών Hangtuo, η κατακόρυφη σχεδίαση χρησιμοποιείται κυρίως για το ηλιακό σύστημα εντοπισμού.η ειδική δομή απλοποιεί την περίπλοκη δομή του αγκυροβολιού του συστήματος ηλιακής παρακολούθησης ενός άξονα, μειώνοντας το κόστος ολόκληρου του συστήματος, ο κάθετος σχεδιασμός διαδραματίζει έναν πιο ανταγωνιστικό ρόλο στην αγορά των ηλιακών ιχνηλατηρίων.
Τεχνικά δεδομένα της τροχιάς στροφής της σειράς VE
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου (N.m) | Δρόμος κλίσης (Nm) | Δρόμος διατήρησης (N.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
| Σχήμα: | ΒΕ9 | Χώρος καταγωγής | Τσανγκζού, Κίνα |
| Ετικέτα | Χάνγκτουο | Τύπος | Συμπληρωμένο |
| Υλικό | 42CrMo,50Mn | Δρόμος εξόδου | 7320 Ν.μ. |
| Στροφή στιγμής κλίσης | 18300 N.m. | Στροφή διατήρησης | 51000 N.m. |
| Στατική αξονική ονομασία | 90 KN | Στατική ακτινοβολία | 160 KN |
| Δυναμική ονομαστική αξία άξονα | 45 KN | Δυναμική ακτινοβολία | 80 KN |
| Αναλογία τροχιάς | 61:1 | Αποτελεσματικότητα | 40% |
Εφαρμογές
Η πιο συνηθισμένη εφαρμογή των κινητήρων στροφής για τους κινητήρες στροφής διπλού άξονα είναι οι ηλιακοί ανιχνευτές διπλού άξονα, όπως οι ηλιοστάτες και η συμπυκνωμένη φωτοβολταϊκή ενέργεια (CPV) και οι δορυφορικοί ή ραντάρ πιάτοι.Άλλες εφαρμογές περιλαμβάνουν ανελκυστήρες αυτοκινήτων, ρομποτικές συσκευές θέσης χεριών και εξοπλισμό σκηνής.
Προδιαγραφές SDE για τοποθετητή διπλού άξονα
Χαρακτηριστικά
1Στρώσεις κάθετης κατασκευής με μονή ή διπλή έξοδο.
2Χρησιμοποιώντας ρολόι αμμουδιάς, με πολλά δόντια, μεταφέρετε υψηλή ροπή για να αντέξετε μεγαλύτερο φορτίο.
Εφαρμογές
Υπάρχουν πολλές εφαρμογές όπου μπορεί να χρησιμοποιηθεί μια περιστρεφόμενη κίνηση, κυρίως επειδή είναι κατάλληλη για εφαρμογές που απαιτούν φορτίο για τη διατήρηση της ισχύος και της ροπής περιστροφής.
Οι τυπικές εφαρμογές οδήγησης swing περιλαμβάνουν, αλλά δεν περιορίζονται σε:
1- Ηλιακό ιχνηλατητή.
2- Αιολικές ανεμογεννήτριες
3- Το ανδρικό ανυψωτικό.
4Υδραυλικά μηχανήματα
5- Τηλεχειριστή.
6- Εκσκαφέας.
7- Σήκωσέ το.
8- Κράνοι
9Εξοπλισμός γεώτρησης
10Στρατιωτικός εξοπλισμός
