Λεπτομέρειες:
|
| Πρότυπο: | 9 ίντσες ενιαίου άξονα | Αναλογία εργαλείων: | 61:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | ΜΗΧΑΝΗ: | Ηλεκτρικός, υδραυλικός, Stepper, σερβο |
| Εγκαταστήστε: | Κατακόρυφος που τοποθετείται | Εφαρμογή: | Η κορυφή στεγών έγειρε τους ηλιακούς ιχνηλάτες |
| Ακρίβεια: | 0,15 βαθμοί | Υπηρεσία cOem: | Διαθέσιμος |
| Επισημαίνω: | VE9 εσωκλειόμενο CE γυρίζοντας Drive,Εσωκλειόμενη γυρίζοντας σφράγιση Drive IP66,IP66 σφραγίζοντας γυρίζοντας Drive μηχανών |
||

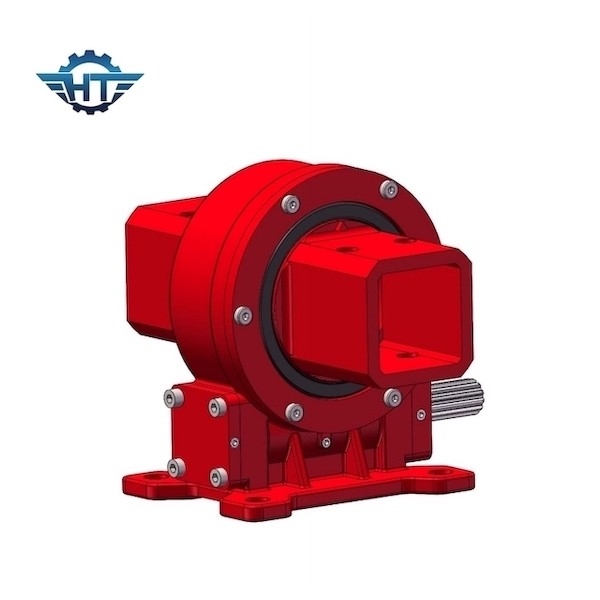

VE9 κάθετος γυρίζοντας μειωτής CE, σφράγιση IP66 για τους γαρμένους κορυφή ηλιακούς ιχνηλάτες στεγών
Κάθετη γυρίζοντας περιγραφή μειωτών
Οι γυρίζοντας κινήσεις υψηλής ακρίβειας VE9 επιτρέπουν στα ενεργά συστήματα για να ακολουθήσουν τον ήλιο με την προσαρμογή στη γήινη περιστροφή σχετικά με τον ήλιο. Οι ηλιακές εφαρμογές περιλαμβάνουν τους φωτοβολταϊκούς ιχνηλάτες (PV), τα ηλιόστατα, τις ηλιακές γούρνες, το συγκεντρωμένο photovoltaics (CPV), και τις stirling μηχανές. Μας γυρίστε τις κινήσεις μπορεί να τοποθετηθεί οριζόντια, κάθετα, και στις γαρμένες γωνίες έτσι ένας άπειρος αριθμός προσανατολισμών είναι δυνατός.
Το γυρίζοντας Drive έχει πολλούς τύπους όπως ο εσωκλειόμενος τύπος, ανοικτός τύπος κατοικίας, κάθετος τύπος, διπλός τύπος άξονα, τύπος υψηλής ακρίβειας, η γυρίζοντας κίνηση τύπων κ.λπ. κίνησης σκουληκιών είναι βασισμένη να γυρίσει φέρων με την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία. Πολλή επιφάνεια επαφών δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Κεκλιμένο ενιαίο ακολουθώντας σύστημα άξονα
Ο κεκλιμένος ενιαίος άξονας είναι κατάλληλος για το γεωγραφικό πλάτος υψηλότερο από 30 βαθμούς, και η γωνία γεωγραφικού πλάτους αντισταθμίζεται από τη γωνία κλίσης του περιστρεφόμενου άξονα. Κατόπιν ακολουθήστε το ύψος του ήλιου στην κατεύθυνση του άξονα περιστροφής, ώστε να επιτευχθεί μια καλύτερη αύξηση στη φωτοβολταϊκή ηλεκτρική παραγωγή. Γενικά, η ηλεκτρική παραγωγή μπορεί να αυξηθεί από 25% σε 35% σχετικά με το σταθερό υποστήριγμα.
