Λεπτομέρειες:
|
| Ηλεκτρική τροφοδοσία: | 24 V | Τύπος: | Άξονας Σιγκ |
|---|---|---|---|
| Τόπος καταγωγής: | Τσανγκτσόου, Κίνα | Ροπή παραγωγής: | 533 Nm |
| Ταχύτητα εξόδου: | 0,065 σ.α.λ | Ειδικότητα: | Το διπλάσιο τυλίγει |
| Χρήση: | Μικρό Ηλιακό Παρατηρητή | Προστατέψτε το χαρακτηριστικό: | Διάκριση IP66 |
| Επισημαίνω: | slewing drive for solar tracking system,slew drive for solar tracker |
||

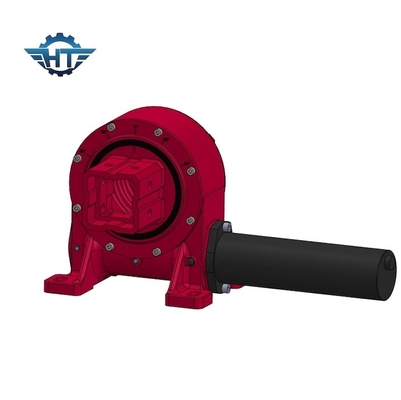

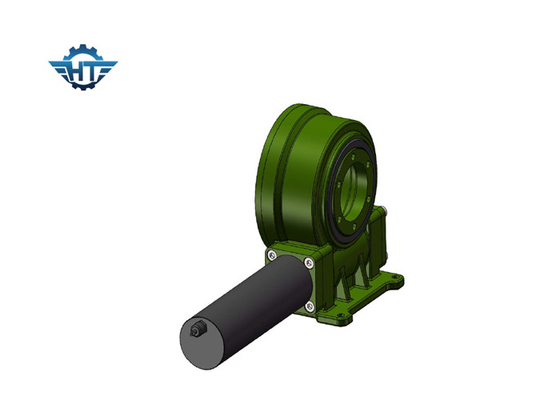

Σημερινός μονοάξονας ηλιακός ιχνηλάτης, μικρός ιχνηλάτης διπλού φάκελου
Ηλιακό Tracker Slew Drive Περιγραφή
Η τροχιά στροφής μπορεί να χρησιμοποιηθεί για οποιαδήποτε περίπτωση όπου η ανάγκη για στροφή πλήρους κύκλου και απαιτήσεις μεταβλητής ταχύτητας.η μεγαλύτερη ακρίβεια της μετάδοσης κίνησης ή η συμπαγή δομή του σώματος απαιτεί μεγαλύτερη επιλογή μηχανισμούΗ κλειστή διπλή άξονα στροφή κίνησης μπορεί να συνειδητοποιήσει την κίνηση σε δύο διαφορετικές κατευθύνσεις, κάθετα και οριζόντια.Συνήθως εφαρμόζεται σε συστήματα ηλιακής παρακολούθησης διπλού άξονα ή σε ορισμένο εξοπλισμό μηχανών με παρόμοιες συνθήκες λειτουργίας..
Σημικός τύπος σκουληκότροφος Μικρός τροχός στροφής
Η ένδειξη "Δημιουργός τροχιάς" σημαίνει κάθετη εγκατάσταση τροχιάς τροχιάς, η οποία εφαρμόζεται κυρίως στις υψηλές συνθήκες εργασίας που απαιτούνται για την προστασία από σκόνη, την προστασία από βροχή και την αντιδιάβρωση..1°.
Έχει το πλεονέκτημα της εξοικονόμησης χώρου εξοπλισμού, της μέγιστης χωρητικότητας φορτίου, του συμπαγούς σχεδιασμού και της εκτεταμένης διάρκειας ζωής και των μειωμένων δαπανών συντήρησης.
Δεδομένα απόδοσης
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου (N.m) | Δρόμος κλίσης (Nm) | Δρόμος διατήρησης (N.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
Εφαρμογή
Η κίνηση στροφής είναι ένα τέλειο προϊόν για την εφαρμογή που απαιτεί δύναμη περιστροφικής ροπής.
Σλέου Drive For Solar: έχει σχεδιαστεί για την περιστροφή των ηλιακών φωτοβολταϊκών πάνελ και βελτιώνει την αποδοτικότητα παραγωγής ενέργειας.
Για τις αιολικές γεννήτριες: Οι κινητήρες στροφής χρησιμοποιούνται για την περιστροφή του βάθρου στις ανεμογεννήτριες
Για κατασκευαστικά μηχανήματα Εφαρμογή: ευρέως εφαρμόζεται σε τοποθετημένο γερανό φορτηγών, εναέρια πλατφόρμα εργασίας, γερανό λιμανιού, λαβή ξύλου
Για την βιομηχανική αγορά: Αυτοματοποίηση/γραμμή συναρμολόγησης, ρομποτικό χέρι
Για τον δορυφόρο: ο κινητήρας slew μπορεί να χρησιμοποιηθεί για διαστημικές επικοινωνίες και συστήματα παγκόσμιας θέσης σε δορυφορικό πιάτο
