Λεπτομέρειες:
|
| Μείωση του εργαλείου σκουλήκι: | VE9 | Αναλογία εργαλείων: | 61:1 |
|---|---|---|---|
| Εφαρμογή: | Ηλιακό σύστημα παρακολούθησης | Τόπος καταγωγής: | Τσανγκτσόου, Κίνα |
| Οδηγός: | Μηχανή συνεχούς ρεύματος | Πιστοποιητικό: | ISO9001, CE |
| Δομή: | Σκουλήκι και Εργαλεία | Διατήρηση: | Εύκολα. |
| Επισημαίνω: | CPV Vertical Slewing Drive,CSP Vertical Slewing Drive,CPV worm gear slew drive |
||

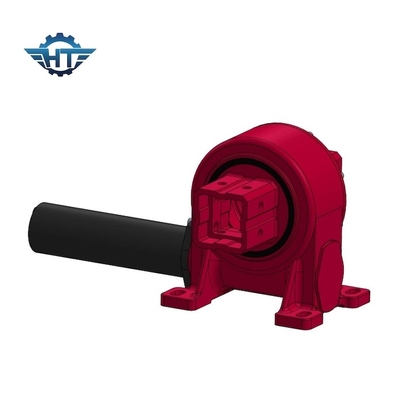

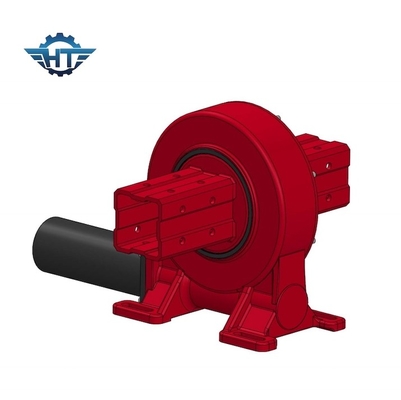

Σημερινή τροχιά στροφής με κινητήρα βήματος και οδηγό για CPV και CSP
Περιγραφή του κιβωτίου ταχυτήτων μειωτικού τροχιάς σκουλήκι
Λειτουργία
Οι κινητήρες στροφής λειτουργούν με την τυποποιημένη τεχνολογία σκουληκιού, στην οποία το σκουλήκι στον οριζόντιο άξονα ενεργεί ως οδηγός για το γρανάζι, γενικά, ο άξονας κινείται από ηλεκτρικό κινητήρα γρανάζι.
Σχετικό μέγεθος των εργαλείων
Η περιστροφή του οριζόντιου σκουληκιού περιστρέφει ένα γρανάζι γύρω από έναν άξονα κάθετο προς τον άξονα της βίδες.αυξάνεται αναλογικά με τη μείωση της ταχύτηταςΗ αναλογία ταχύτητας των άξονων εξαρτάται από τη σχέση του αριθμού των νήμων στο σκουλήκι με τον αριθμό των δοντιών στον τροχό του σκουληκιού ή το εργαλείο.
Ειδικότητα VE9 Worm Gearbox Slewing Drive
| Σχήμα | ΒΕ9 | Χώρος καταγωγής | Τσανγκζού, Κίνα |
| Ετικέτα | Χάνγκτουο | Τύπος | Συμπληρωμένο |
| Υλικό | 42CrMo,50Mn | Δρόμος εξόδου | 4300 Ν.μ. |
| Στροφή στιγμής κλίσης | 16 K N.m. | Στροφή διατήρησης | 27.2 K N.m. |
| Στατική αξονική ονομασία | 60 KN | Στατική ακτινοβολία | 130 KN |
| Δυναμική ονομαστική αξία άξονα | 30 KN | Δυναμική ακτινοβολία | 65 KN |
| Αναλογία τροχιάς | 61:1 | Αποτελεσματικότητα | 40% |
VE9 Εφαρμογές μειωτών ταχύτητας
Ηλιακοί ανιχνευτές, ανεμογεννήτριες, δορυφορικά και ραντάρ πιάτα, γερανοί φορτηγών, ανελκυστήρες, εξοπλισμός κοινής ωφέλειας, υδραυλικά εξαρτήματα, εξοπλισμός εργαλείων πετρελαίου, χειριστήρες ελαστικών, σκάφτες,και ανελκυστήρες αυτοκινήτων.
