Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Σχήμα: | VE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Μέγιστη ονομαστική ροπή εξόδου: | 5060 Nm |
| Στροφή διατήρησης: | 40,000 Nm | Ροπή κλίσης: | 5,000 Nm |
| Αποτελεσματικότητα: | 40% | Κανονικό χρώμα: | RAL 9006 |
| Επισημαίνω: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

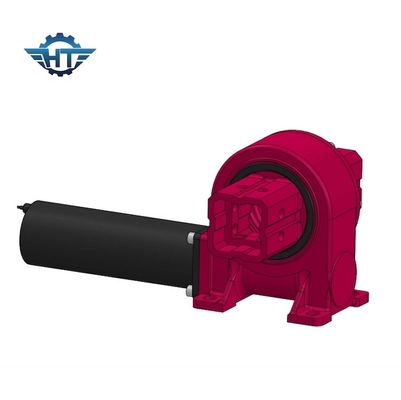

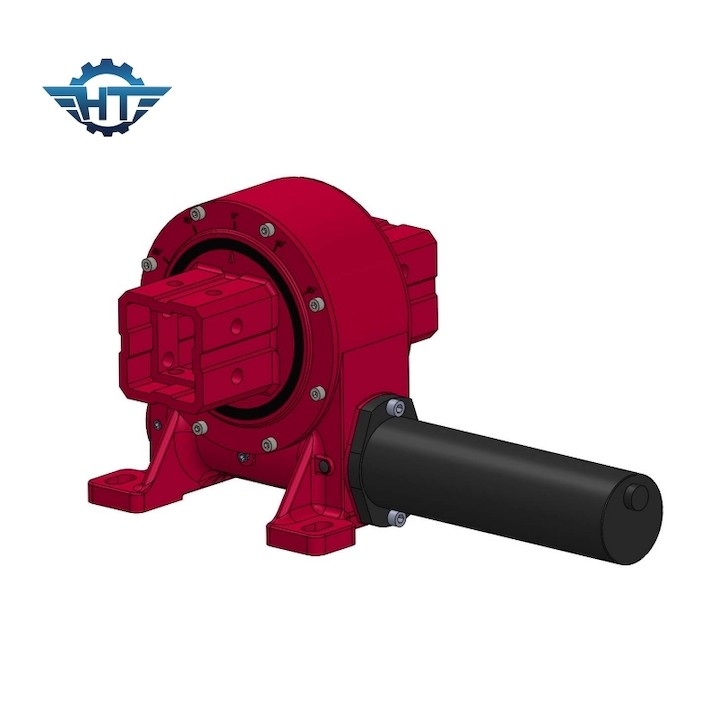

CE Βόρειος περιβλήτης οδήγηση σιδηροτροχιάς σκουλήκι κιβώτιο ταχυτήτων κινητήρα ηλιακό ιχνηλατητήρα
Χαρακτηρισμός της προσαρμοσμένης τροχιάς στροφής σκουληκιού
Η κίνηση στροφής μας μπορεί ταυτόχρονα να αντέξει τις επιδράσεις της αξιακής δύναμης, της ακτινικής δύναμης και της στιγμής κλίσης, δεδομένου ότι το κεντρικό στοιχείο των τροφοδοτών στροφής υιοθετεί περιττή ροπή και επαφή πολλαπλών δοντιών.Σε σύγκριση με τα παραδοσιακά προϊόντα στροφής, τα προϊόντα μας έχουν τα χαρακτηριστικά της απλής εγκατάστασης, της εύκολης συντήρησης και της εξοικονόμησης χώρου εγκατάστασης σε μεγαλύτερο βαθμό.
Τεχνικά δεδομένα της τροχιάς στροφής μοντέλου VE
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου (N.m) | Δρόμος κλίσης (Nm) | Δρόμος διατήρησης (N.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
Πλεονεκτήματα
1. Υψηλή ροπή υποστήριξης για τη βελτίωση της ασφάλειας του ηλιακού συστήματος παρακολούθησης
2. 360 μοίρες ή +60~60 μοίρες περιστροφική περιοχή, ή ως αίτημα των πελατών
3Περιβάλλει το ρεύμα σκουλήκι μέσα.
4. Πολλαπλή επαφή δοντιών για να εξασφαλιστεί υψηλό φορτίο
5Λειτουργία αυτοκλείδωσης
Προσαρμοσμένες υπηρεσίες
1Ειδικό σχεδιασμό με βάση διαφορετικές εφαρμογές και έργα
2Οι διάφοροι τύποι κινητήρων θα μπορούσαν να ταιριάζουν, όπως οι υδραυλικοί κινητήρες, οι σταδιακοί κινητήρες, οι ηλεκτρικοί κινητήρες κλπ.
3Διαφορετικά χρώματα είναι διαθέσιμα με βάση τον κώδικα RAL. Το πρότυπο χρώμα μας είναι RAL 9006.
Γλωσσάριο βασικών παραμέτρων
Στροφή στιγμής κλίσης:Η ροπή αυτή είναι το βαρυτικό φορτίο πολλαπλασιασμένο με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου του ρουλεμάν.Η τροχιά θα ανατραπεί..
Ραδιοφόρος:Το φορτίο κατακόρυφα προς τον άξονα του ρουλεμάν
Αξιακό φορτίοΤο φορτίο παράλληλο προς τον άξονα του ρουλεμάν
Δρόμος διατήρησης:Είναι η αντίστροφη ροπή.Όταν η κίνηση περιστρέφεται αντίστροφα και τα μέρη δεν είναι κατεστραμμένα,Η μέγιστη ροπή που επιτυγχάνεται ονομάζεται ροπή διατήρησης, θεωρείται επίσης ως ροπή σπασμού.
Αυτοκλείδωμα:Μόνο όταν υπάρχει φορτίο, ο κινητήρας περιστροφής δεν είναι σε θέση να αντιστρέψει την περιστροφή και επομένως ονομάζεται αυτοκλείδωμα.
