Λεπτομέρειες:
|
| Σχήμα: | VE7» | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Ονομαστική ροπή εξόδου: | 1750Nm | Στροφή διατήρησης: | 13200Nm |
| Ροπή κλίσης: | 7000Nm | Κλειστή Κατοικία: | - Ναι, ναι. |
| Δύναμη εισόδου: | Επικεφαλής | Τεχνολογία: | 24 V |
| Επισημαίνω: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

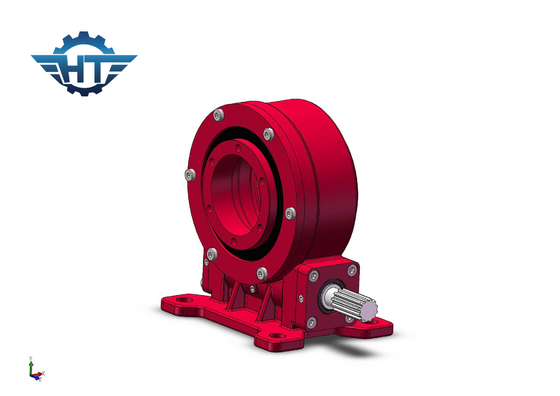

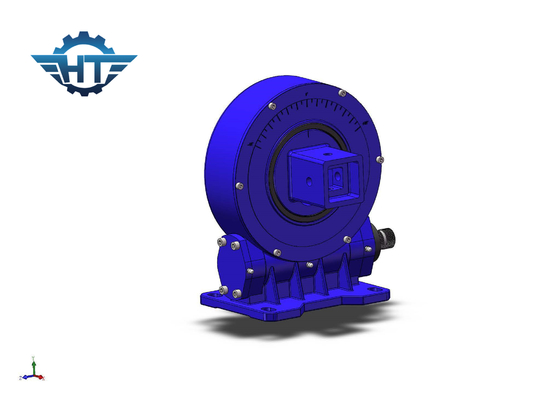

CE Vertical Envelope Worm Gear Slew Drive Για Ηλιακό Παρατηρητή
Περιγραφή του κινητήρα κύβους Worm Gear Slew
Δεδομένου ότι το βασικό στοιχείο της συσκευής κίνησης υιοθετεί ρουλέντο, μπορεί ταυτόχρονα να αντέχει τις επιδράσεις της αξιωτικής δύναμης, της ακτινικής δύναμης και της ροής κλίσης.Σε σύγκριση με τα παραδοσιακά περιστρεφόμενα προϊόντα, έχει τα χαρακτηριστικά της απλής εγκατάστασης, εύκολη συντήρηση και εξοικονόμηση χώρου εγκατάστασης σε μεγαλύτερο βαθμό.
Τεχνικά δεδομένα της τροχιάς στροφής VE
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου (N.m) | Δρόμος κλίσης (Nm) | Δρόμος διατήρησης (N.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
Πλεονεκτήματα
1. Υψηλή ροπή υποστήριξης για τη βελτίωση της ασφάλειας του ηλιακού συστήματος παρακολούθησης
2. 360 μοίρες ή +60~-60 περιστροφική περιοχή, ή ως αίτημα του πελάτη
3Περιβάλλει το ρεύμα σκουλήκι μέσα.
4. Πολλαπλή επαφή δοντιών για να εξασφαλιστεί υψηλό φορτίο
5Λειτουργία αυτοκλείδωσης
Προσαρμοσμένες υπηρεσίες
1Ειδικό σχεδιασμό με βάση διαφορετικές εφαρμογές και έργα
2Οι διάφοροι τύποι κινητήρων θα μπορούσαν να ταιριάζουν, όπως οι υδραυλικοί κινητήρες, οι σταδιακοί κινητήρες, οι ηλεκτρικοί κινητήρες κλπ.
3Διαφορετικά χρώματα είναι διαθέσιμα με βάση τον κώδικα RAL. Το πρότυπο χρώμα μας είναι RAL 9006.
Γλωσσάριο βασικών παραμέτρων
Στροφή στιγμής κλίσης:Η ροπή αυτή είναι το βαρυτικό φορτίο πολλαπλασιασμένο με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου του ρουλεμάν.Η τροχιά θα ανατραπεί..
Ραδιοφόρος:Το φορτίο κατακόρυφα προς τον άξονα του ρουλεμάν
Αξιακό φορτίοΤο φορτίο παράλληλο προς τον άξονα του ρουλεμάν
Δρόμος διατήρησης:Είναι η αντίστροφη ροπή.Όταν η κίνηση περιστρέφεται αντίστροφα και τα μέρη δεν είναι κατεστραμμένα,Η μέγιστη ροπή που επιτυγχάνεται ονομάζεται ροπή διατήρησης, θεωρείται επίσης ως ροπή σπασμού.
Αυτοκλείδωμα:Μόνο όταν υπάρχει φορτίο, ο κινητήρας περιστροφής δεν είναι σε θέση να αντιστρέψει την περιστροφή και επομένως ονομάζεται αυτοκλείδωμα.
