Λεπτομέρειες:
|
| Πρότυπο: | 9 ίντσες | Αναλογία εργαλείων: | 61:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | ΜΗΧΑΝΗ: | ηλεκτρικός κινητήρας |
| Τύπος: | Κατακόρυφος που τοποθετείται | Εφαρμογή: | Επίπεδο ενιαίο ακολουθώντας σύστημα άξονα |
| Precison: | 0,15 βαθμοί | Υπηρεσία cOem: | Διαθέσιμος |
| Επισημαίνω: | Γυρίζοντας Drive άξονα cOem ενιαίο,Κάθετο γυρίζοντας Drive ηλεκτρικών κινητήρων,Γυρίζοντας κίνηση μηχανών cOem |
||

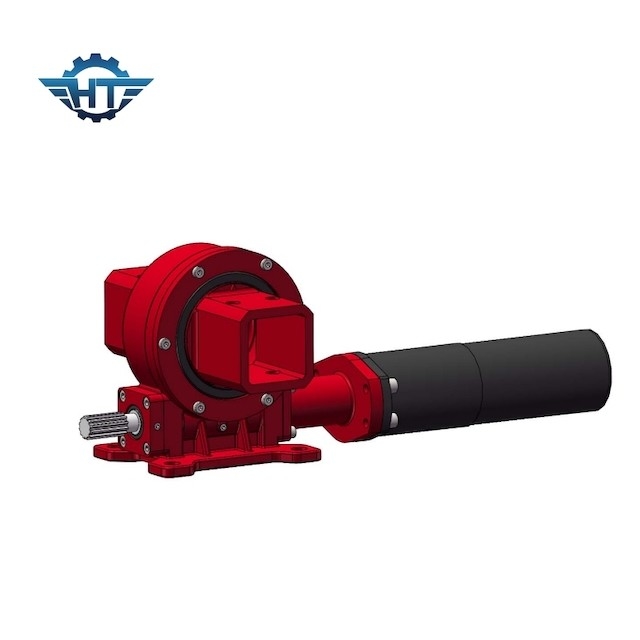

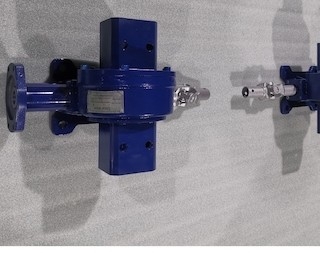

VE9 τοποθετημένα κατακόρυφος γυρίζοντας Drive για το ανοικτό ακολουθώντας σύστημα άξονα τομέων επίπεδο ενιαίο
Εσωκλειόμενη γυρίζοντας περιγραφή Drive
Οι εσωκλειόμενες γυρίζοντας κινήσεις μπορούν να διαιρεθούν με τη διαφορετική ακρίβεια: κανονικός τύπος σπασμωδικής κίνησης, μικρός τύπος σπασμωδικής κίνησης. Μπορεί να διαιρεθεί επίσης με να τοποθετήσει τις μεθόδους: κάθετος τύπος, διπλός τύπος άξονα. Η γυρίζοντας κίνηση είναι βασισμένη στο μόνο εργαλείο σκουληκιών κλειδώματος με την ισχυρή στιγμή κλίσης και τη στατική self-locking λειτουργία. Η πολυ επαφή δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 2250 N.m |
| Ροπή στιγμής κλίσης | 16 KN.m | Κράτημα της ροπής | 80 KN.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Διπλή καταδίωξη άξονα
Η καταδίωξη διπλός-άξονα, με δύο άξονες που κινούνται συγχρόνως, μπορεί να επιτευχθεί με δύο οριζόντιες γυρίζοντας κινήσεις, ή μια κάθετος-οριζόντια γυρίζοντας κίνηση για να επιτύχει την καταδίωξη, η οποία μπορεί να εξασφαλίσει ότι το ηλιακό πλαίσιο είναι πάντα κάθετο στις ακτίνες του ήλιου, έτσι η καταδίωξη διπλός-άξονα βελτιώνει την αποδοτικότητα της παραγωγής ηλιακής ενέργειας. Μπορεί να αυξηθεί κατά 35%-45%.
