Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Σχήμα: | Εργαλείο σκουληκιών 7 ίντσα |
|---|---|---|---|
| Αναλογία εργαλείων: | 31:1 | Αποτελεσματικότητα: | 40% |
| Ακριβές: | <0.1 βαθμός | Οδηγός: | Ηλεκτρικός/υδραυλικός/σερβο |
| Χρώμα: | Ασημένιο γκρι | Χώρος καταγωγής: | Τσανγκτσόου, Κίνα |
| Επισημαίνω: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

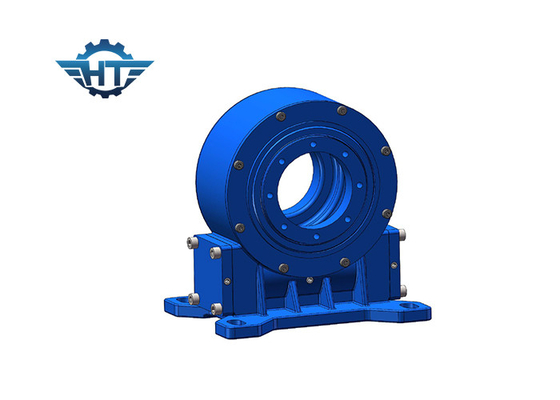

7 ιντσών σπασίκλας σκουλήκι μηδενική αντίδραση έλξης για παραβολική τρύπα ηλιακό σταθμό παραγωγής ενέργειας
Μηδενική αντίδραση
Οι κινητήρες στροφής μηδενικών αντιδράσεων σκουληκιού χρησιμοποιούνται κυρίως σε εφαρμογές CSP όπως παραβολικές ή κοίλες,είναι ένα είδος συστήματος θερμικού συμπυκνωτή που μπορεί να απορροφήσει τη θερμότητα σε μια συγκεκριμένη χημική ουσία και να μεταφέρει τη θερμότητα σε ηλεκτρισμό.
Όνομα προϊόντος: VE7
Κανονική ταχύτητα εξόδου: 0,03RPM
Κανονική ροπή εξόδου: 7320 N.m
Μέγιστη ροπή εξόδου: 10980 N.m
Δρόμος κλίσης: 8 kN.m.
Στροφή διατήρησης: 39 kN.m.
Στατικό άξιο φορτίο: 30 kN
Στατικό ακτινοβολικό φορτίο: 100 kN
Αναλογία τροχιάς: 511
Διάκριση αντίδρασης: <= 0,15°
IP ((Κατηγορία): 66
Αποδοτικότητα: 40%
Θερμοκρασία: -40°C έως +120°C

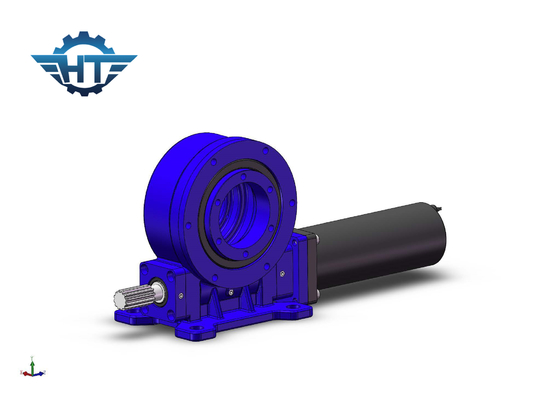

Δεδομένα απόδοσης κινητήρα μειωτήρα
Διάταξη:
Κανονικό ρεύμα: < 7,5A
Δύναμη εξόδου: 126 W
Ταχύτητα εξόδου: 1,6 RPM
Δρόμος εξόδου: 359 N.m.
Μέγιστη ροπή εξόδου: 538 N.m
Θόρυβος: < 65 dB
Πλεονεκτήματα
1. περιστροφή 360 μοίρες
2. Σύνδεση κινητήρα από την αριστερή ή δεξιά πλευρά,
3Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμίζεται η ανοικτή θέση του γρανάζιου· αυτή έχει ήδη οριστεί από τον κατασκευαστή πριν από την εγκατάσταση.
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Ορθολογική χρήση του χώρου
6Η ταχύτητα είναι αυτοκλειδωτική, επομένως δεν απαιτείται φρένο.
7- Εύκολη και άπταιστη μέθοδος εκκίνησης και διακοπής
8Υψηλή ακρίβεια.
Μηδενική αντίδραση Σκουλήκη τροχιά κάθετη τροχιά προδιαγραφές
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου | Δρόμος κλίσης | Άξιο φορτίο | Ραδιακό φορτίο | Στροφή διατήρησης | Αποτελεσματικότητα | Ακριβότητα | Αυτοκλείδωμα | Βάρος |
| Ε.μ. | Ε.μ. | kN | kN | Ε.μ. | βαθμός | - Ναι, ναι. | χιλιόγραμμο | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | - Ναι, ναι. | 13 κιλά |
| 5 ίντσες | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | - Ναι, ναι. | 28 κιλά |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | - Ναι, ναι. | 35 κιλά |
| 9 ίντσες. | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | - Ναι, ναι. | 51 κιλά |
| 12 ίντσες. | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | - Ναι, ναι. | 61 κιλά |
| 14 ιντσών. | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | - Ναι, ναι. | 78 κιλά |
| 17 ιντσών. | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | - Ναι, ναι. | 105 κιλά |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | - Ναι, ναι. | 185 κιλά |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | - Ναι, ναι. | 244 κιλά |
Πεδίο εφαρμογής
Οι τυπικές εφαρμογές περιλαμβάνουν ηλιακούς ανιχνευτές, ανεμογεννήτριες, δορυφορικά και ραντάρ πιάτα, γερανούς φορτηγών, ανελκυστήρες, εξοπλισμό κοινής ωφέλειας, εξαρτήματα υδραυλικού εξοπλισμού, εξοπλισμό εργαλείων πετρελαίου, χειριστήρες ελαστικών,εκσκαφέας, και ανελκυστήρες αυτοκινήτων.
