Λεπτομέρειες:
|
| Πιστοποιητικά: | ISO9001, CE | Εγκατάσταση: | Βόρειος |
|---|---|---|---|
| Ζωή: | 30 έτη | Ηλεκτρική τροφοδοσία: | 24 VDC |
| Προστατεύστε: | Διάκριση IP66 | Προστατέψτε το χαρακτηριστικό: | Εσωκλειόμενος |
| Κανονικό χρώμα: | Όπως ζητήθηκε | Χρήση: | Βελτιωμένα Ηλιακά Παρατηρητήρια |
| Επισημαίνω: | Μονόξυλος τροχός στροφής σκουληκιού,24V μετατροπική κίνηση,Μονόξυλος τροχός οδήγησης |
||

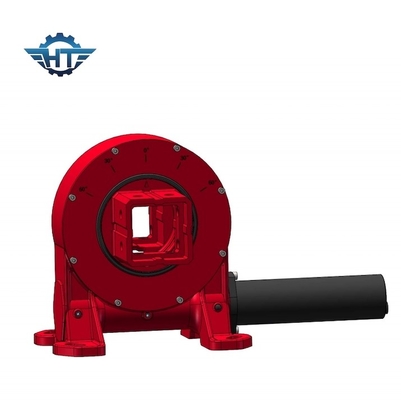

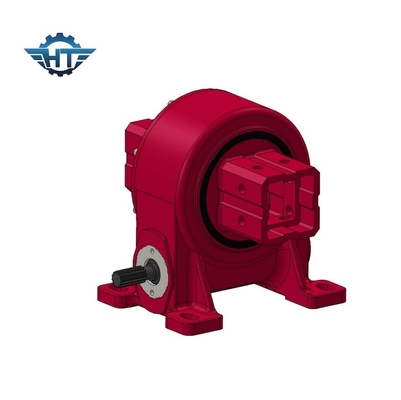

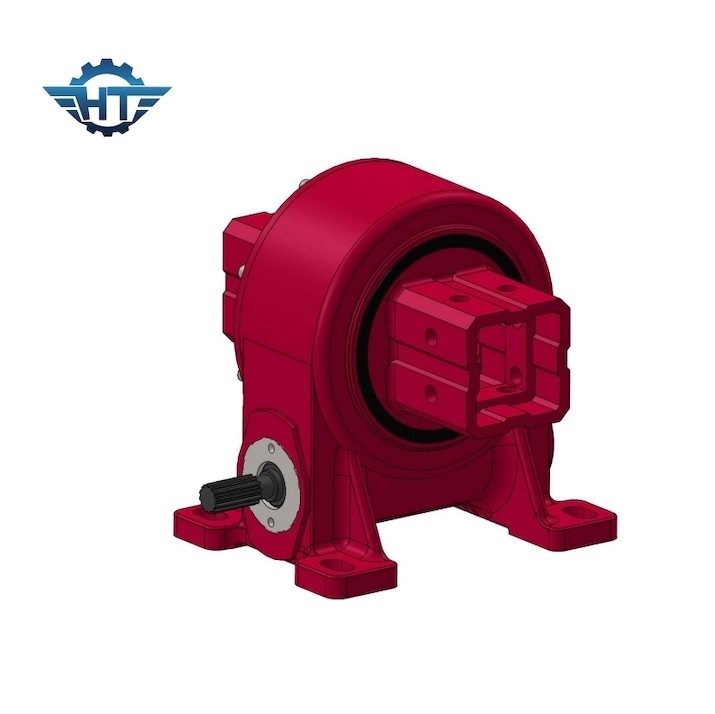

VE5 Ενιαίο άξονα 24V Ηλεκτρικός πλανητικός κινητήρας
Περιγραφή της τροχιάς του σκουληκιού
Ένα εργαλείο σκουληκιού, γνωστό και ως κινητήρας σκουληκιού, είναι ένα μηχανικό σύστημα εργαλείων που αποτελείται από έναν οδοντωτό τροχό, που ονομάζεται εργαλείο σκουληκιού, που συνδέεται με ένα σπειροειδές σαν βίδα εργαλείο, που ονομάζεται σκουλήκι.Το εργαλείο του σκουλήκι μοιάζει με ένα νήμα βίδα, ενώ το μηχάνημα σκουληκιού μοιάζει με κυλινδρικό μηχάνημα με δόντια που το περιβάλλουν.
Το εργαλείο και το σκουλήκι έχουν κάθετα άξονες, και όταν το σκουλήκι περιστρέφεται, εμπλέκεται με τα δόντια του εργαλείου σκουλήκι, προκαλώντας το να περιστρέφεται επίσης.Η γωνία των ελικοειδών δοντιών στο σκουλήκι δημιουργεί μια κίνηση ολισθησίαςΗ αναλογία μείωσης καθορίζεται από τον αριθμό των δοντιών στο εργαλείο σκουλήκι και τον αριθμό των νήμων στο σκουλήκι.
Παραμέτρους επιδόσεων του μοντέλου VE
| Παραμέτρους επιδόσεων του μοντέλου VE | ||||||||||||
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ιντσών. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Εφαρμογές
Τα γρανάζια σκουληκιού βρίσκονται συνήθως σε διάφορα μηχανήματα και εξοπλισμό, συμπεριλαμβανομένων των συστημάτων μεταφοράς, των μηχανημάτων συσκευασίας, των ανελκυστήρων και των ανελκυστήρων, των μηχανισμών διεύθυνσης αυτοκινήτων,και βιομηχανικές εφαρμογές όπου απαιτείται ελεγχόμενη μεταφορά κίνησης και ροπής.
Χαρακτηριστικά
Μερικά από τα πλεονεκτήματα των εργαλείων σκουλήκι περιλαμβάνουν:
Υψηλή μείωση ταχυτήτων: Τα γρανάζια με σκουλήκια προσφέρουν υψηλές αναλογίες μείωσης ταχυτήτων, επιτρέποντας σημαντική μείωση της ταχύτητας μεταξύ των σιδηροτροχών εισόδου και εξόδου.Αυτό τα καθιστά κατάλληλα για εφαρμογές όπου απαιτείται υψηλή ροπή και χαμηλή ταχύτητα.
Σύνθετη σχεδίαση: Η συμπαγή φύση των γρανάζων σκουληκιού τους καθιστά ιδανικούς για εφαρμογές όπου ο χώρος είναι περιορισμένος.
Ιδιότητα αυτοκλείδωσης: Τα γρανάζια σκουληκιού διαθέτουν χαρακτηριστικό αυτοκλείδωσης, πράγμα που σημαίνει ότι το γρανάζιο σκουληκιού δεν μπορεί εύκολα να οδηγήσει το σκουλήκι.Αυτό το χαρακτηριστικό καθιστά χρήσιμα τα γρανάζια σκουληκιού σε εφαρμογές όπου είναι απαραίτητη η διατήρηση της θέσης ή η αποτροπή της οδήγησης προς τα πίσω.
Υψηλή αντοχή σε φορτίο συγκρούσεων: Τα γρανάζια σκουλήκι είναι ικανά να χειριστούν υψηλά φορτία συγκρούσεων λόγω της μεγάλης περιοχής επαφής μεταξύ των δοντιών του σκουλήκι και του γρανάζιου σκουλήκι.Αυτό τα καθιστά κατάλληλα για εφαρμογές βαριάς χρήσης.
