Λεπτομέρειες:
|
| Αντίδραση: | < 0,1° | Αντιστοιχημένη μηχανή: | Ηλεκτρική μηχανή |
|---|---|---|---|
| Υλικό: | Χυτοσίδηρο | Σχήμα: | Κάθετο γυρίζοντας Drive |
| Τύπος κινητήρα: | Μηχανή χωρίς βούρτσα | Υπηρεσία OEM: | Διαθέσιμο |
| Ακριβότητα: | 0,1 βαθμός | Αποδοτικότητα μετάδοσης: | 40% |
| Επισημαίνω: | Τεχνουργήματα μικρού τύπου,Οριζόντιο κιβώτιο ταχυτήτων,Συσκευή μετατροπής με ηλιακό ρυμουλκούμενο |
||

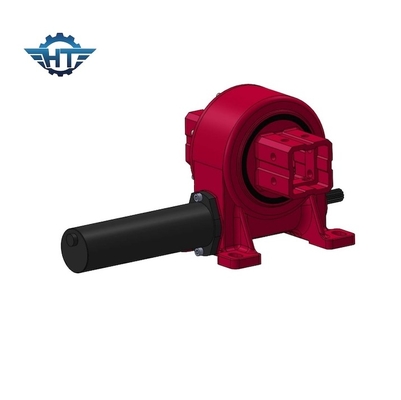

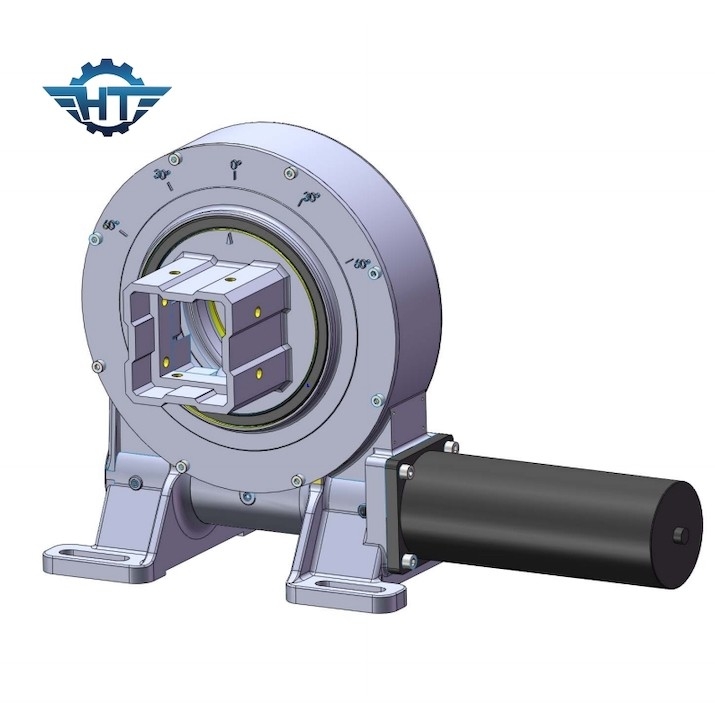

Οριζόντια τοποθετημένη μικροσκοπική γρανάζια μεταφοράς σκουληκιού για ηλιακή παρακολούθηση
Περιγραφή του κινούμενου κιβωτίου ταχυτήτων
Ένα κιβώτιο ταχυτήτων στροφής, γνωστό και ως κίνηση στροφής ή στροφή, είναι μια μηχανική συσκευή που χρησιμοποιείται για την περιστροφή ή την στροφή βαρέων φορτίων σε διάφορες εφαρμογές.Εκσκαφείς, ανεμογεννήτριες, και ηλιακά συστήματα παρακολούθησης.
Ο κύριος σκοπός ενός κιβωτίου ταχυτήτων είναι να παρέχει ελεγχόμενη περιστροφή και υποστήριξη για το φορτίο.
Οικισμός: Η εξωτερική δομή που στεγάζει τα εσωτερικά στοιχεία του κιβωτίου ταχυτήτων.
Δαχτυλίδι γύρισμα: Ένα μεγάλο, κυκλικό ρουλεμάν που επιτρέπει στο κιβώτιο ταχυτήτων να περιστρέφεται ομαλά. Παρέχει υποστήριξη και σταθερότητα στο φορτίο κατά την περιστροφή.
Τρένο ταχυτήτων: Το τρένο ταχυτήτων αποτελείται από ένα σύνολο ταχυτήτων που διατίθενται σε μια συγκεκριμένη διαμόρφωση για να επιτευχθεί η επιθυμητή περιστροφική ισχύ.ή σιδηροτροχεία.
Κινητήρας: Ο κινητήρας παρέχει την κινητική δύναμη για την περιστροφή του κιβωτίου ταχυτήτων.
Άξονας εξόδου: Ο άξονας εξόδου είναι συνδεδεμένος με το σύστημα ταχυτήτων και εκτείνεται από το περίβλημα του κιβωτίου ταχυτήτων.
Παραμέτρους απόδοσης του κιβωτίου ταχυτήτων στροφής VE
| Παραμέτρους επιδόσεων του μοντέλου VE | ||||||||||||
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ιντσών. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Βασικά χαρακτηριστικά
1. Μια απεριόριστη γωνία περιστροφής και το εύρος
2. Παρέχει την πιο αποτελεσματική μετάδοση υψηλής ισχύος και ροπής δυνατή
3Η πλήρως κλειστή και σφραγισμένη στέγαση αντέχει σε σκληρά περιβάλλοντα και αυξάνει την ασφάλεια
