Λεπτομέρειες:
|
| Υλικό: | 42CrMo ή 50Mn | Εγγύηση: | 5~10 έτη |
|---|---|---|---|
| Μηχανή: | Μηχανή συνεχούς ρεύματος | Εφαρμογή: | 2 ηλιακό ακολουθώντας σύστημα πορτρέτου PV |
| θόρυβο: | ≤60dB | Θερμοκρασία λειτουργίας: | -20℃~+80℃ |
| Ονομασία του προϊόντος: | Ηλιακό Tracker Slew Drive | Επίπεδο προστασίας: | Διάκριση IP66 |
| Επισημαίνω: | Ve7 slew ηλιακή κίνηση,24vdc κινητήρας ταχυτήτων ηλιακή κίνηση,24v τροχιά για ηλιακό σύστημα παρακολούθησης |
||

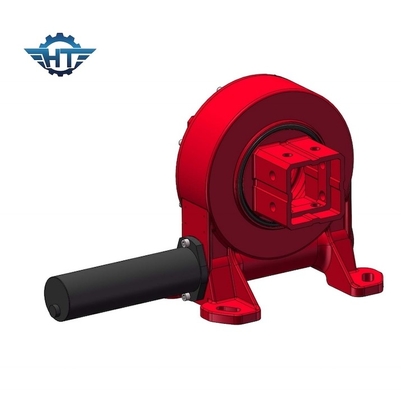

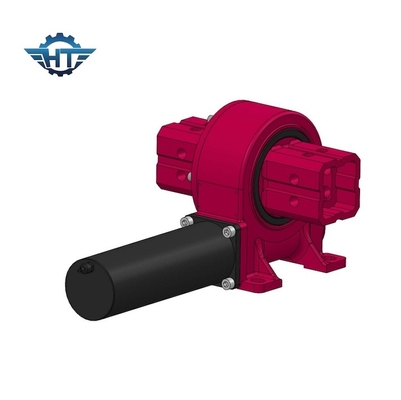

VE7 Ηλιακό Tracker Slew Drive με 24VDC κινητήρα μετατροπής για 2 πορτρέτα PV Ηλιακό σύστημα παρακολούθησης
Περιγραφή του VE7 Solar Tracker
Οι τροχονόμοι της Hangtuo's χρησιμοποιούν τεχνολογία ακρίβειας που παρέχει μεταβλητή αναλογία σε πολλαπλά στάδια τροχονόμησης.και έτοιμο για εγκατάσταση στεγαστικόΈχουμε τη δυνατότητα να παρέχουμε προσαρμοσμένες λύσεις για συγκεκριμένες εφαρμογές.
Ο σχεδιασμός και οι προδιαγραφές των τροχών περιστροφής μπορούν να ποικίλλουν ανάλογα με τις ειδικές απαιτήσεις εφαρμογής, συμπεριλαμβανομένης της χωρητικότητας φορτίου, της ταχύτητας, της ακρίβειας και των περιβαλλοντικών συνθηκών.Διαφορετικά μεγέθη και αναλογίες ταχυτήτων είναι διαθέσιμα για να φιλοξενήσουν ένα ευρύ φάσμα εφαρμογών και χωρητικότητας φορτίου.
Παραμέτρους επιδόσεων του μοντέλου VE
| Παραμέτρους επιδόσεων του μοντέλου VE | ||||||||||||
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ιντσών. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Χαρακτηριστικά
Μεταφορά ροπής: Οι κινητήρες στροφής μεταδίδουν αποτελεσματικά ροπή από τον μηχανισμό κίνησης στον δαχτυλίδι στροφής, επιτρέποντας ομαλή και ελεγχόμενη περιστροφή.Το σύστημα τροχιάς σκουληκιού ή τροχιάς σπείρας εξασφαλίζει αξιόπιστη μετάδοση ισχύος με ελάχιστη αντίδραση.
Προστασία κυλίνδρων: Οι κινητήρες κυλίνδρων παρέχουν ένα κλειστό περίβλημα που προστατεύει τα εσωτερικά στοιχεία, όπως το κυλίνδριο και τα γρανάζια, από ρύπους, σκόνη, υγρασία,και άλλους περιβαλλοντικούς παράγοντεςΑυτό συμβάλλει στην παράταση της ζωής του συστήματος κίνησης.
Πολυποίκιλοτητα: Οι κινητήρες σλίβινγκ μπορούν να προσαρμοστούν για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις εφαρμογής.Αυτή η ευελιξία τους επιτρέπει να χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών και εφαρμογών.
Εφαρμογές
Τα προϊόντα μας περιλαμβάνουν κινητήρες περιστροφής και συναφή εξαρτήματα, τα οποία εφαρμόζονται κυρίως σε συστήματα ηλιακής παρακολούθησης με έναν ή δύο άξονες, οχήματα κατασκευής, μηχανήματα λιμένων,Μονουλογικά οχήματα και μικρά συστήματα αιολικής ενέργειας.
