Λεπτομέρειες:
|
| κωδικοποιητής: | Προαιρετικό | Εφαρμογή: | ηλιακό σύστημα παρακολούθησης |
|---|---|---|---|
| Σειρά ταχύτητας: | 00,1-1 στροφές/δευτερόλεπτο | Ακρίβεια: | 00,15° |
| Θερμοκρασία λειτουργίας: | -40°C έως +120°C | Ονομασία προϊόντος: | Ηλιακό Tracker Slew Drive |
| Ροπή: | 7320 NM | Τεχνολογία: | 24v |
| Επισημαίνω: | Γρήγορη ανταπόκριση Ηλιακό Tracker Slew Drive,Ηλιακό Tracker Slew Drive για Βιομηχανική,1 rpm Ηλιακός οδηγός παρακολούθησης |
||

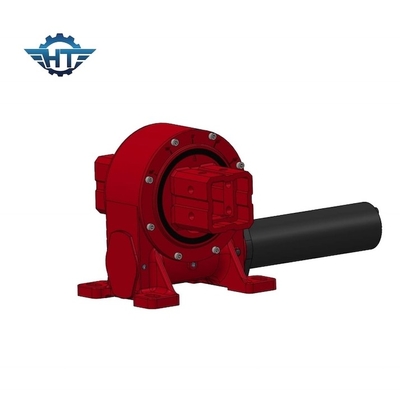

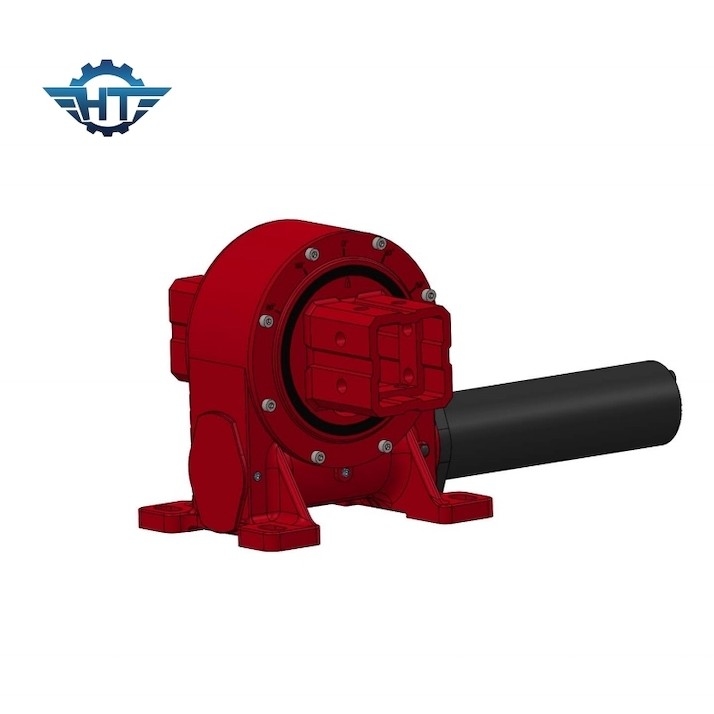

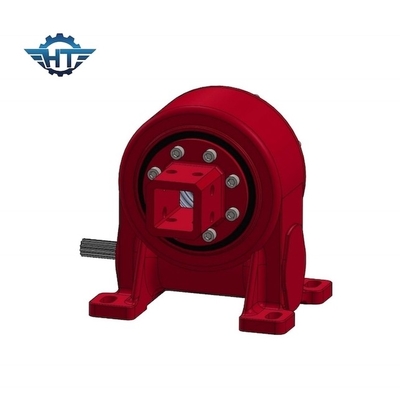

0.01° Υψηλής ανάλυσης IP66 ηλιακό ιχνηλατητή
Περιγραφή του προϊόντος
Η κίνηση στροφής, επίσης γνωστή ως κίνηση στροφής ή κίνηση στροφής ρουλεμάν, είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέπει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Αυτές οι συσκευές παρέχουν μια αξιόπιστη και ισχυρή λύση για ελεγχόμενη κίνηση, και βρίσκονται συνήθως σε βιομηχανικά μηχανήματα, συστήματα παρακολούθησης ηλιακής ενέργειας, ανεμογεννήτριες, κατασκευαστικό εξοπλισμό και άλλες εφαρμογές που απαιτούν ακριβή περιστροφή.Η τροχιά στροφής αποτελείται συνήθως από ένα ανθεκτικόΤο κέντρο του συστήματος είναι ο κεντρικός άξονας.Συχνά αναφέρεται ως το εργαλείο σκουλήκι, το οποίο χρησιμεύει ως σημείο στροφής για το περιστρεφόμενο κίνημα και συνδέεται με έναν εξωτερικό κινητήρα κίνησης που παρέχει την ροπή και την ισχύ που απαιτούνται για την περιστροφή του φορτίου.και λίπανση είναι αναπόσπαστα συστατικά της κίνησης περιστροφήςΤα ρουλεμάν παρέχουν υποστήριξη και μειώνουν την τριβή για αποτελεσματική περιστροφή, ενώ οι σφραγίδες και η λιπαντική προστατεύουν τα εσωτερικά στοιχεία από σκόνη, βρωμιά και υγρασία,και να εξασφαλίσει μακροπρόθεσμη αξιοπιστίαΑνάλογα με την εφαρμογή, οι κινητήρες περιστροφής μπορεί να περιλαμβάνουν μια φλάντσα τοποθέτησης για την ασφαλή προσκόλληση της συσκευής στη γύρω δομή και ένα κιβώτιο εξόδου για τη σύνδεση του φορτίου που απαιτεί περιστροφή.Οι κινητήρες στροφής προσφέρουν διάφορα πλεονεκτήματα για ένα ευρύ φάσμα εφαρμογώνΗ ευελιξία τους, η αντοχή τους, η ευελιξία τους και η ακρίβεια τους είναι δύο από τα κύρια πλεονεκτήματά τους.και ικανότητα υποστήριξης τόσο αξιακών όσο και ακτινικών φορτίων τους καθιστούν ιδιαίτερα πολύτιμους σε βιομηχανίες όπως η κατασκευή, ανανεώσιμες πηγές ενέργειας και βιομηχανία.
Τεχνικές παραμέτρους
Οι πλανητικοί μειωτές, που χρησιμοποιούνται ευρέως σε αυτοματοποιημένα συστήματα μεταφοράς, είναι ένας τύπος μηχανικής συσκευής που χρησιμοποιείται για τη μείωση της ταχύτητας ενός κινητήρα αυξάνοντας την ροπή.Ο παραπάνω πίνακας δείχνει την ονομαστική ροπή εξόδου, ροπή διατήρησης, ροπή κλίσης, αξιακό φορτίο, ακτινικό φορτίο, αναλογία, απόδοση, ακρίβεια, προστασία IP, θερμοκρασία λειτουργίας, ιδιότητα αυτοκλείδωσης,και πληροφορίες για το βάρος για διάφορα μεγέθη πλανητικών μειωτών.
|
Σχήμα |
Ονομαστική ροπή εξόδου (N.m) |
Δρόμος διατήρησης (kN.m) |
Δρόμος κλίσης (kN.m) |
Αξιακό φορτίο (kN) |
Ραδιακό φορτίο (kN) |
Ποσοστό |
Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. |
Εργασιακή θερμοκρασία ((°C) |
Αυτοκλείδωμα |
Βάρος (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
12 κιλά |
|
5 ίντσες |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
18 κιλά |
|
7 ίντσες. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
32 κιλά |
|
8 ιντσών. |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
28 κιλά |
|
9 ίντσες. |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
52 κιλά |
|
12 ίντσες. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
65 κιλά |
|
14 ιντσών. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
88 κιλά |
|
17 ιντσών. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
135 κιλά |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
192 κιλά |
|
25 ίντσες. |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
251 κιλά |
Για να συνοψίσουμε, οι προδιαγραφές των συζητηθέντων πλανητικών μειωτών ποικίλλουν σημαντικά ανάλογα με το μέγεθός τους.,καθώς και ένα ευρύ εύρος θερμοκρασιών.
Εφαρμογές
Οι κινητήρες στροφής βρίσκουν εφαρμογές σε ένα ευρύ φάσμα βιομηχανιών και εξοπλισμού όπου η ελεγχόμενη περιστροφή, η ακριβής τοποθέτηση και η αντοχή φορτίου είναι απαραίτητες.Δεν είναι μόνο ευέλικτα και ανθεκτικά.Οι συνηθισμένες εφαρμογές των κινητήρων περιστροφής περιλαμβάνουν:
Ηλιακά συστήματα παρακολούθησης: Οι κινητήρες στροφής χρησιμοποιούνται ευρέως στα συστήματα παρακολούθησης ηλιακών συστημάτων για τον προσανατολισμό των ηλιακών συστοιχιών και συστοιχιών προς τον ήλιο καθ' όλη τη διάρκεια της ημέρας,μεγιστοποίηση της δέσμευσης ενέργειας και βελτίωση της αποδοτικότητας της παραγωγής ηλιακής ενέργειας.
Αιολικές ανεμογεννήτριες: Χρησιμοποιούνται σε ανεμογεννήτριες για τον έλεγχο του προσανατολισμού της νάκελας και των λεπίδων,που επιτρέπει στην ανεμογεννήτρια να αξιοποιεί αποτελεσματικά την ενέργεια του ανέμου με την κατεύθυνση του επικρατούμενου ανέμου.
Οργανισμός κατασκευής: Οι κινητήρες σλίβινγκ χρησιμοποιούνται σε μηχανήματα κατασκευής όπως εκσκαφείς, γερανοί και αντλίες σκυροδέματος για να επιτρέψουν τον ακριβή έλεγχο της περιστροφής του ρυμουλκού, του βραχίονα ή του κουβά.
Γεωργικά μηχανήματα: Ο γεωργικός εξοπλισμός, συμπεριλαμβανομένων των συνδυαστικών συγκομιδών και των συστημάτων άρδευσης, χρησιμοποιεί συχνά τροχιά για τον έλεγχο της κίνησης και της τοποθέτησης διαφόρων εξαρτημάτων.
Χρησιμοποίηση υλικών: Τα συστήματα μεταφορέων, οι φορτωτές υλικών και οι συσσωρευτές χρησιμοποιούν τροχούς στροφής για τον έλεγχο της κίνησης και της τοποθέτησης των μεταφορικών ταινιών και άλλων εξοπλισμούς.
Στροφικά τραπέζια: Στις εφαρμογές παραγωγής και μηχανικής, οι κινητήρες περιστροφής χρησιμοποιούνται σε περιστροφικά τραπέζια για να επιτρέψουν την ακριβή ευρετηρίαση και τοποθέτηση των εργαστηρίων κατά τη διάρκεια των διαδικασιών μηχανικής.
Θαλάσσιος και υπεράκτιος εξοπλισμός: Οι κινητήρες σλίβινγκ χρησιμοποιούνται σε γερανούς πλοίων, εγκαταστάσεις γεωτρήσεων υπεράκτιων περιοχών και συστήματα θέσης πλοίων για τον έλεγχο της περιστροφής του εξοπλισμού και των φορτίων.
Πλατφόρμες εναέριας εργασίας: Οι πλατφόρμες ανελκυστήρων και τα φορτηγά κουβάδων χρησιμοποιούν κινητήρες περιστροφής για τον έλεγχο της κίνησης και της θέσης της πλατφόρμας εργασίας, παρέχοντας πρόσβαση σε ανυψωμένες περιοχές.
Ανανεώσιμες πηγές ενέργειας: Εκτός από τις εφαρμογές αιολικής και ηλιακής ενέργειας, οι κινητήρες στροφής χρησιμοποιούνται σε συστήματα ενέργειας παλίρροιας και κυμάτων για τον έλεγχο του προσανατολισμού των συσκευών συλλογής ενέργειας.
Δορυφορικά αγγεία: Οι κινητήρες στροφής επιτρέπουν την ακριβή τοποθέτηση και παρακολούθηση των δορυφορικών αγγείων για τη διατήρηση της επικοινωνίας με δορυφόρους σε τροχιά.
Ραδιοτηλεόραση και παρακολούθηση: Χρησιμοποιούνται σε κεραίες ραδιοτηλεόρασης και τηλεόρασης και συστήματα κάμερες παρακολούθησης για τον έλεγχο των κινήσεων κεραίας ή κάμερας.
Αυτοματοποιημένη κατασκευή: Οι κινητήρες στροφής διαδραματίζουν ρόλο σε διάφορες αυτοματοποιημένες διαδικασίες κατασκευής όπου απαιτούνται ακριβείς περιστροφικές κινήσεις και τοποθέτηση.
Άμυνα και Αεροδιαστημική: Σε στρατιωτικές και αεροδιαστημικές εφαρμογές, χρησιμοποιούνται σε συστήματα ραντάρ, εκτοξευτές πυραύλων και τηλεσκόπια για τον έλεγχο των προσανατολισμών του εξοπλισμού.
Βιομηχανία ψυχαγωγίας: Οι οδηγοί κυλιόμενης κίνησης μπορούν να βρεθούν στις βόλτες σε πάρκα ψυχαγωγίας, συμπεριλαμβανομένων των τροχών της Γης και των περιστρεφόμενων πλατφορμών στα θεματικά πάρκα.
Τηλεσκόπια και Παρατηρητήρια: Τα αστρονομικά παρατηρητήρια και τα τηλεσκόπια χρησιμοποιούν τροχούς στροφής για την ακριβή τοποθέτηση και παρακολούθηση των ουράνιων σωμάτων.
Εξοπλισμός εξόρυξης και λατομικής εξόρυξης: Οι κινητήρες στροφής χρησιμοποιούνται σε βαρέους εξοπλισμούς εξόρυξης, όπως εκσκαφείς κουβά-τροχών και συσσωρευτές-ανακτητές, για τον έλεγχο της κίνησης των εξαρτημάτων.
Τα παραπάνω παραδείγματα υπογραμμίζουν την ευελιξία των τροχών στροφής και τη σημασία τους για την παροχή ακριβούς ελέγχου σε διάφορες βιομηχανίες και εφαρμογές.
