Λεπτομέρειες:
|
| Ονομασία προϊόντος: | Ηλιακό Tracker Slew Drive | Επίπεδο προστασίας: | Διάκριση IP66 |
|---|---|---|---|
| Βάρος: | 80 κλ | Σειρά ταχύτητας: | 00,1-100 στροφές ανά λεπτό |
| Επίπεδο θορύβου: | ≤50dB | Ακρίβεια: | 00,15° |
| Τεχνολογία: | 24v | Τύπος κωδικοποιητών: | Επαυξητικός |
| Επισημαίνω: | Υψηλής απόδοσης ηλιακό ιχνηλατητή,Ηλιακό ανιχνευτή 24V,50 dB Ηλιακή ρύθμιση |
||

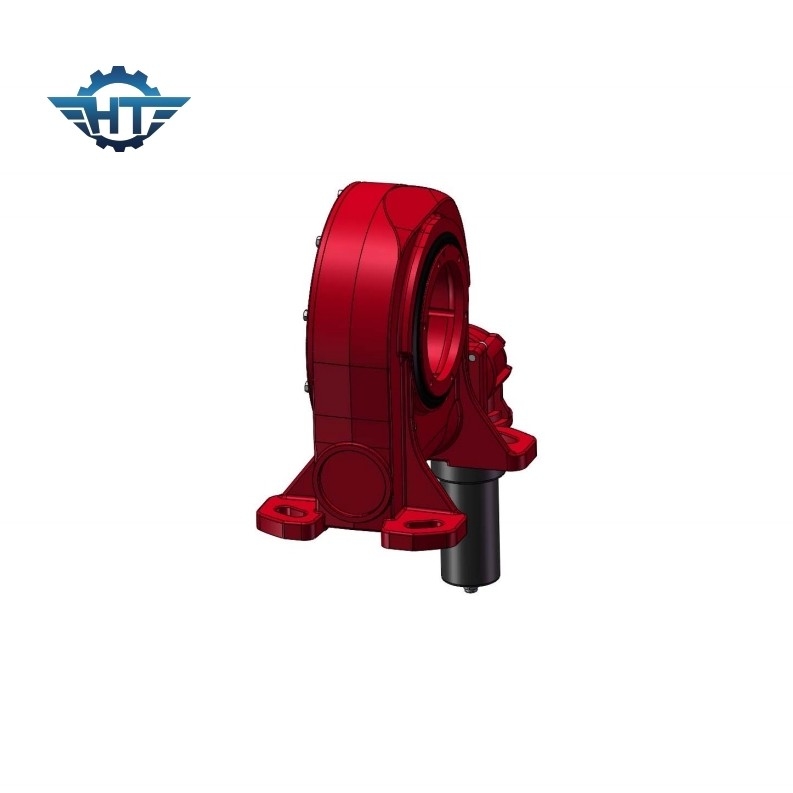

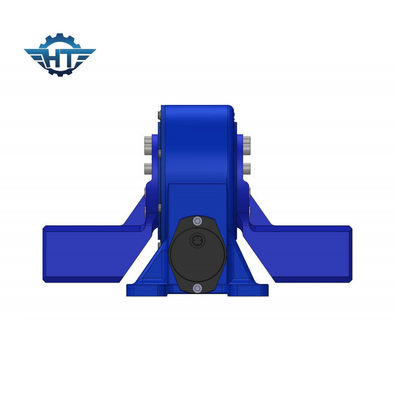

Υψηλής απόδοσης ηλιακό ιχνηλατητήρα οδήγησης κυλίνδρου Δυνατότητα ροπής 5 έτη
Περιγραφή του προϊόντος
Η κίνηση στροφής, επίσης γνωστή ως κίνηση στροφής ή κίνηση στροφής ρουλεμάν, είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέπει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Αυτές οι συσκευές βρίσκονται συνήθως σε βιομηχανικά μηχανήματα, ηλιακά συστήματα παρακολούθησης, ανεμογεννήτριες, κατασκευαστικό εξοπλισμό και άλλες εφαρμογές όπου απαιτείται ελεγχόμενη και ακριβής περιστροφή.
Τα κύρια συστατικά μιας τροχιάς στροφής αποτελούνται από ένα ανθεκτικό περίβλημα που περιέχει τα ολοκληρωμένα συστατικά, έναν κεντρικό άξονα, εσωτερικά γρανάζια για τη μετατροπή κίνησης, έναν εξωτερικό κινητήρα κίνησης,ρυμουλκούμενα για σταθερότητα και μειωμένη τριβή, σφραγίδες και λιπαντικά για προστασία, προαιρετική φλάντσα τοποθέτησης και μηχανή εξόδου.
Οι κινητήρες στροφής είναι κατασκευασμένοι για να χειρίζονται βαριά φορτία και να παρέχουν ακριβή έλεγχο κίνησης, καθιστώντας τους χρήσιμους για μια ποικιλία βιομηχανιών.και την κατασκευή λόγω της ευελιξίας τους, αντοχή και ικανότητα να χειρίζονται τόσο αξιακά όσο και ακτινικά φορτία.
Χαρακτηριστικά
Η κίνηση στροφής, επίσης γνωστή ως κίνηση στροφής ή κίνηση στροφής ρουλεμάν, είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέπει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Αυτές οι συσκευές βρίσκονται συνήθως σε βιομηχανικά μηχανήματα, ηλιακά συστήματα παρακολούθησης, ανεμογεννήτριες, κατασκευαστικό εξοπλισμό και άλλες εφαρμογές όπου απαιτείται ελεγχόμενη και ακριβής περιστροφή.
Παρακάτω περιγράφονται τα βασικά χαρακτηριστικά και τα συστατικά μιας τροχιάς στροφής:
Κεντρικό περίβλημα: Η κίνηση στροφής συνήθως αποτελείται από ένα ανθεκτικό, συμπαγές περίβλημα που περιέχει όλα τα εσωτερικά εξαρτήματα.Το περίβλημα έχει σχεδιαστεί για να αντέχει σε βαριά φορτία και περιβαλλοντικές συνθήκες.
Κεντρικός άξονας: Στον πυρήνα της κίνησης στροφής βρίσκεται ένας κεντρικός άξονας, ο οποίος συχνά αναφέρεται ως το εργαλείο σκουλήκι, το οποίο χρησιμεύει ως το σημείο στροφής για το περιστροφικό κίνημα.
Μηχανισμός τροχιάς: Η κύρια λειτουργία της τροχιάς τροχιάς είναι η μετατροπή της περιστροφικής κίνησης σε γωνιακή κίνηση.Συνήθως αποτελούνται από μια βίδα σκουλήκι και ένα δακτυλικό εργαλείοΗ βίδα του σκουλήκι συνδέεται με τα δόντια του δαχτυλιδιού, επιτρέποντας ελεγχόμενη περιστροφή.
Μηχανή κίνησης: Για τον έλεγχο της περιστροφής της τροχιάς στροφής, συνήθως συνδέεται ένας εξωτερικός κινητήρας κίνησης.
Λεκάνια: Λεκάνια υψηλής ποιότητας αποτελούν κρίσιμα συστατικά μιας τροχιάς στροφής.Ορισμένα τροχιά περιέχουν πολλαπλές σειρές ρουλεμάν για βελτιωμένη σταθερότητα.
Σφραγίδες και λιπαντικά: Για την προστασία των εσωτερικών εξαρτημάτων από σκόνη, βρωμιά και υγρασία, οι τροχονόμοι τροχών είναι εξοπλισμένοι με σφραγίδες και συμπίεση.Η σωστή λιπαντική είναι απαραίτητη για να μειωθεί η φθορά και να εξασφαλιστεί η μακροχρόνια αξιοπιστία.
Φλάντζη τοποθέτησης: Ανάλογα με την εφαρμογή, μπορεί να συμπεριληφθεί φλάντζη τοποθέτησης για την ασφαλή τοποθέτηση της κίνησης στροφής στη γύρω δομή.
Εξοπλισμοί εξόδου: Μερικές τροχές περιστροφής έχουν εξοπλισμό εξόδου, το οποίο συνδέεται με το φορτίο που πρέπει να περιστραφεί.
Οι κινητήρες στροφής έχουν σχεδιαστεί για να χειρίζονται βαριά φορτία και να προσφέρουν ακριβή έλεγχο της περιστροφής, καθιστώντας τους ιδανικούς για διάφορες εφαρμογές που απαιτούν ελεγχόμενη κίνηση.και ικανότητα υποστήριξης τόσο αξιακών όσο και ακτινικών φορτίων τους καθιστούν πολύτιμα στοιχεία σε βιομηχανίες όπως η κατασκευή, ανανεώσιμες πηγές ενέργειας και βιομηχανία.
Τεχνικές παραμέτρους
Προσφέρουμε μια σειρά από πλανητικούς μειωτές ταχυτήτων για διαφορετικά μεγέθη.
|
Σχήμα |
Ονομαστική ροπή εξόδου (N.m) |
Δρόμος διατήρησης (kN.m) |
Δρόμος κλίσης (kN.m) |
Αξιακό φορτίο (kN) |
Ραδιακό φορτίο (kN) |
Ποσοστό |
Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. |
Εργασιακή θερμοκρασία ((°C) |
Αυτοκλείδωμα |
Βάρος (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
12 κιλά |
|
5 ίντσες |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
18 κιλά |
|
7 ίντσες. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
32 κιλά |
|
8 ιντσών. |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
28 κιλά |
|
9 ίντσες. |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
52 κιλά |
|
12 ίντσες. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
65 κιλά |
|
14 ιντσών. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
88 κιλά |
|
17 ιντσών. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
135 κιλά |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
192 κιλά |
|
25 ίντσες. |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
251 κιλά |
Οι πλανητικοί μας μειωτές ταχυτήτων είναι όλοι εξοπλισμένοι με υψηλή αποτελεσματικότητα, και IP66 ανθεκτική στο νερό βαθμολογία.και κάθε ένα είναι σχεδιασμένο με αυτοκλείδωμα και ελαφρά χαρακτηριστικά..
Εφαρμογές
Οι κινητήρες στροφής βρίσκουν εφαρμογές σε ένα ευρύ φάσμα βιομηχανιών και εξοπλισμού όπου η ελεγχόμενη περιστροφή, η ακριβής τοποθέτηση και η αντοχή φορτίου είναι απαραίτητες.Εδώ είναι μερικές κοινές εφαρμογές των τροχών περιστροφής:
Ηλιακά Συστήματα Παρακολούθησης: Οι κινητήρες στροφής χρησιμοποιούνται ευρέως σε ηλιακά συστήματα παρακολούθησης για τον προσανατολισμό των ηλιακών συστοιχιών και συστοιχιών προς τον ήλιο καθ 'όλη τη διάρκεια της ημέρας,μεγιστοποίηση της δέσμευσης ενέργειας και βελτίωση της αποδοτικότητας της παραγωγής ηλιακής ενέργειας.
Αιολικές ανεμογεννήτριες: Χρησιμοποιούνται σε ανεμογεννήτριες για τον έλεγχο του προσανατολισμού της νάκελας και των λεπίδων,που επιτρέπει στην ανεμογεννήτρια να αξιοποιεί αποτελεσματικά την ενέργεια του ανέμου με την κατεύθυνση του επικρατούμενου ανέμου.
Οργανισμός κατασκευής: Οι κινητήρες σλίβινγκ χρησιμοποιούνται σε μηχανήματα κατασκευής όπως εκσκαφείς, γερανοί και αντλίες σκυροδέματος για να επιτρέψουν τον ακριβή έλεγχο της περιστροφής του ρυμουλκού, του βραχίονα ή του κουβά.
Γεωργικά μηχανήματα: Ο γεωργικός εξοπλισμός, συμπεριλαμβανομένων των συνδυαστικών συγκομιδών και των συστημάτων άρδευσης, χρησιμοποιεί συχνά τροχιά για τον έλεγχο της κίνησης και της τοποθέτησης διαφόρων εξαρτημάτων.
Χρησιμοποίηση υλικών: Τα συστήματα μεταφορέων, οι φορτωτές υλικών και οι συσσωρευτές χρησιμοποιούν τροχούς στροφής για τον έλεγχο της κίνησης και της τοποθέτησης των μεταφορικών ταινιών και άλλων εξοπλισμούς.
Στροφικά τραπέζια: Στις εφαρμογές παραγωγής και μηχανικής, οι κινητήρες περιστροφής χρησιμοποιούνται σε περιστροφικά τραπέζια για να επιτρέψουν την ακριβή ευρετηρίαση και τοποθέτηση των εργαστηρίων κατά τη διάρκεια των διαδικασιών μηχανικής.
Θαλάσσιος και υπεράκτιος εξοπλισμός: Οι κινητήρες σλίβινγκ χρησιμοποιούνται σε γερανούς πλοίων, εγκαταστάσεις γεωτρήσεων υπεράκτιων περιοχών και συστήματα θέσης πλοίων για τον έλεγχο της περιστροφής του εξοπλισμού και των φορτίων.
Πλατφόρμες εναέριας εργασίας: Οι πλατφόρμες ανελκυστήρων και τα φορτηγά κουβάδων χρησιμοποιούν κινητήρες περιστροφής για τον έλεγχο της κίνησης και της θέσης της πλατφόρμας εργασίας, παρέχοντας πρόσβαση σε ανυψωμένες περιοχές.
Δορυφορικά αγγεία: Οι κινητήρες στροφής επιτρέπουν την ακριβή τοποθέτηση και παρακολούθηση των δορυφορικών αγγείων για τη διατήρηση της επικοινωνίας με δορυφόρους σε τροχιά.
Ραδιοτηλεόραση και παρακολούθηση: Χρησιμοποιούνται σε κεραίες ραδιοτηλεόρασης και τηλεόρασης και συστήματα κάμερες παρακολούθησης για τον έλεγχο της κίνησης της κεραίας ή της κάμερας.
Αυτοματοποιημένη κατασκευή: Οι κινητήρες στροφής διαδραματίζουν ρόλο σε διάφορες αυτοματοποιημένες διαδικασίες κατασκευής όπου απαιτούνται ακριβείς περιστροφικές κινήσεις και τοποθέτηση.
Άμυνα και Αεροδιαστημική: Σε στρατιωτικές και αεροδιαστημικές εφαρμογές, χρησιμοποιούνται σε συστήματα ραντάρ, εκτοξευτές πυραύλων και τηλεσκόπια για τον έλεγχο του προσανατολισμού του εξοπλισμού.
Βιομηχανία ψυχαγωγίας: Οι οδηγοί κυλιόμενης κίνησης μπορούν να βρεθούν στις βόλτες σε πάρκα ψυχαγωγίας, συμπεριλαμβανομένων των τροχών της Γης και των περιστρεφόμενων πλατφορμών στα θεματικά πάρκα.
Τηλεσκόπια και Παρατηρητήρια: Τα αστρονομικά παρατηρητήρια και τα τηλεσκόπια χρησιμοποιούν τροχούς στροφής για την ακριβή τοποθέτηση και παρακολούθηση των ουράνιων αντικειμένων.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Υποστήριξη και Υπηρεσίες
Τεχνική υποστήριξη και εξυπηρέτηση
Παρέχουμε επαγγελματική τεχνική υποστήριξη και εξυπηρέτηση για το Solar Tracker Slew Drive μας.
Εγκατάσταση
Εάν εγκαταστήσετε την Solar Tracker Slew Drive για πρώτη φορά, μπορούμε να σας παρέχουμε λεπτομερείς οδηγίες και μαθήματα για να διασφαλίσουμε ότι η διαδικασία θα πάει ομαλά.
Διατήρηση
Η Solar Tracker Slew Drive είναι σχεδιασμένη για εύκολη συντήρηση, αλλά αν έχετε οποιεσδήποτε ερωτήσεις ή προβλήματα, η ομάδα μας είναι διαθέσιμη για να βοηθήσει.Μπορούμε να παρέχουμε συμβουλές και βοήθεια σε κάθε εργασία συντήρησης..
Ανάλυση προβλημάτων
Αν αντιμετωπίσετε κάποιο πρόβλημα με το Solar Tracker Slew Drive, η ομάδα μας μπορεί να σας βοηθήσει με την αντιμετώπιση προβλημάτων.Μπορούμε να σας παρέχουμε λεπτομερείς οδηγίες και συμβουλές για να σας βοηθήσουμε να πάρετε το Solar Tracker Slew Drive σας και να λειτουργήσει..
Συσκευή και αποστολή
Το Solar Tracker Slew Drive αποστέλλεται σε ένα ανθεκτικό χαρτόνι. Το πακέτο έχει σχεδιαστεί για να προστατεύει το προϊόν από τυχόν ζημιές που μπορεί να προκύψουν κατά τη διάρκεια της αποστολής.η Solar Tracker Slew Drive είναι σταθερά στερεωμένη με αφρό και περιτύλιγμα φυσαλίδων για να διασφαλιστεί ότι δεν καταστρέφεται κατά τη μεταφοράΤο πακέτο περιλαμβάνει επίσης ένα εγχειρίδιο προϊόντος και όλο το απαραίτητο υλικό εγκατάστασης.
