Λεπτομέρειες:
|
| Τεχνολογία: | 24v | Επίπεδο προστασίας: | Διάκριση IP66 |
|---|---|---|---|
| εγγύηση: | 5 έτη | Εφαρμογή: | Ηλιακό ακολουθώντας σύστημα PV |
| Επίπεδο θορύβου: | ≤50dB | Ονομασία προϊόντος: | Ηλιακό Tracker Slew Drive |
| Βάρος: | 23 κλ | Θερμοκρασία λειτουργίας: | -40°C έως +120°C |
| Επισημαίνω: | RS485 Διασύνδεση Ηλιακή κίνηση,24V ηλιακή ανίχνευση,Ηλιακή ανίχνευση φωτοβολταϊκών |
||

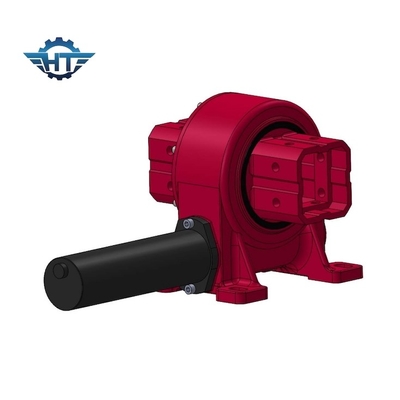

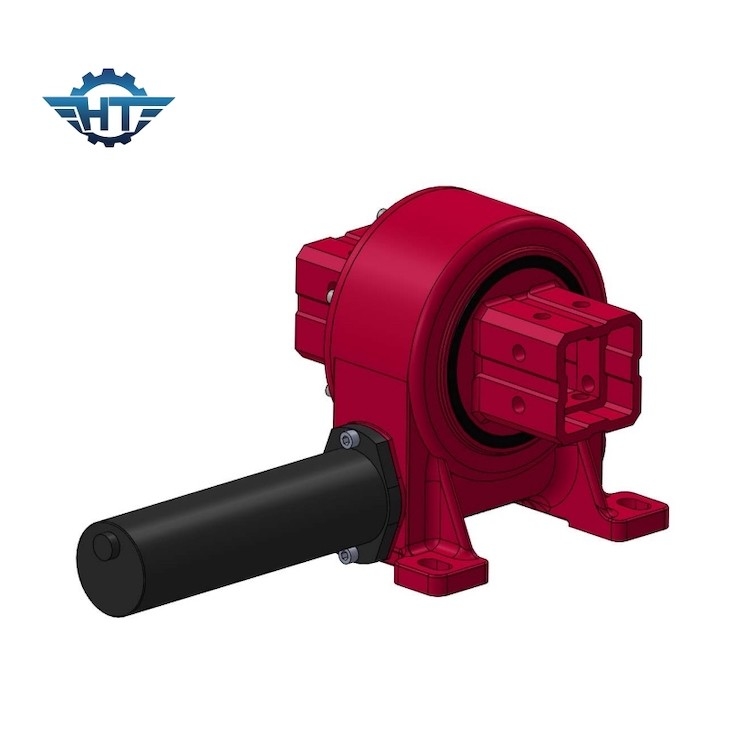

Προχωρημένο Ηλιακό Σύστημα Παρακολούθησης με ανάλυση 3600ppr και RS485 διεπαφή
Περιγραφή του προϊόντος
Η κίνηση στροφής, επίσης γνωστή ως κίνηση στροφής ή κίνηση στροφής ρουλεμάν, είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέπει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Αυτές οι συσκευές βρίσκονται συνήθως σε βιομηχανικά μηχανήματα, ηλιακά συστήματα παρακολούθησης, ανεμογεννήτριες, κατασκευαστικό εξοπλισμό και άλλες εφαρμογές όπου απαιτείται ελεγχόμενη και ακριβής περιστροφή.
Παρακάτω περιγράφονται τα βασικά χαρακτηριστικά και τα συστατικά μιας τροχιάς στροφής:
Κεντρικό περίβλημα: Η κίνηση στροφής συνήθως αποτελείται από ένα ανθεκτικό, συμπαγές περίβλημα που περιέχει όλα τα εσωτερικά εξαρτήματα.Το περίβλημα έχει σχεδιαστεί για να αντέχει σε βαριά φορτία και περιβαλλοντικές συνθήκες.
Κεντρικός άξονας: Στον πυρήνα της κίνησης στροφής βρίσκεται ένας κεντρικός άξονας, ο οποίος συχνά αναφέρεται ως το εργαλείο σκουλήκι, το οποίο χρησιμεύει ως το σημείο στροφής για το περιστροφικό κίνημα.
Μηχανισμός τροχιάς: Η κύρια λειτουργία της τροχιάς τροχιάς είναι η μετατροπή της περιστροφικής κίνησης σε γωνιακή κίνηση.Συνήθως αποτελούνται από μια βίδα σκουλήκι και ένα δακτυλικό εργαλείοΗ βίδα του σκουλήκι συνδέεται με τα δόντια του δαχτυλιδιού, επιτρέποντας ελεγχόμενη περιστροφή.
Μηχανή κίνησης: Για τον έλεγχο της περιστροφής της τροχιάς στροφής, συνήθως συνδέεται ένας εξωτερικός κινητήρας κίνησης.
Λεκάνια: Λεκάνια υψηλής ποιότητας αποτελούν κρίσιμα συστατικά μιας τροχιάς στροφής.Ορισμένα τροχιά περιέχουν πολλαπλές σειρές ρουλεμάν για βελτιωμένη σταθερότητα.
Σφραγίδες και λιπαντικά: Για την προστασία των εσωτερικών εξαρτημάτων από σκόνη, βρωμιά και υγρασία, οι τροχονόμοι τροχών είναι εξοπλισμένοι με σφραγίδες και συμπίεση.Η σωστή λιπαντική είναι απαραίτητη για να μειωθεί η φθορά και να εξασφαλιστεί η μακροχρόνια αξιοπιστία.
Φλάντζη τοποθέτησης: Ανάλογα με την εφαρμογή, μπορεί να συμπεριληφθεί φλάντζη τοποθέτησης για την ασφαλή τοποθέτηση της κίνησης στροφής στη γύρω δομή.
Εξοπλισμοί εξόδου: Μερικές τροχές περιστροφής έχουν εξοπλισμό εξόδου, το οποίο συνδέεται με το φορτίο που πρέπει να περιστραφεί.
Οι κινητήρες στροφής έχουν σχεδιαστεί για να χειρίζονται βαριά φορτία και να προσφέρουν ακριβή έλεγχο της περιστροφής, καθιστώντας τους ιδανικούς για διάφορες εφαρμογές που απαιτούν ελεγχόμενη κίνηση.και ικανότητα υποστήριξης τόσο αξιακών όσο και ακτινικών φορτίων τους καθιστούν πολύτιμα στοιχεία σε βιομηχανίες όπως η κατασκευή, ανανεώσιμες πηγές ενέργειας και βιομηχανία.
Τεχνικές παραμέτρους
Παρακάτω περιγράφονται εν συντομία τα διάφορα διαθέσιμα μοντέλα μειωτών:
|
Σχήμα |
Ονομαστική ροπή εξόδου (N.m) |
Δρόμος διατήρησης (kN.m) |
Δρόμος κλίσης (kN.m) |
Αξιακό φορτίο (kN) |
Ραδιακό φορτίο (kN) |
Ποσοστό |
Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. |
Εργασιακή θερμοκρασία ((°C) |
Αυτοκλείδωμα |
Βάρος (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
12 κιλά |
|
5 ίντσες |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
18 κιλά |
|
7 ίντσες. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
32 κιλά |
|
8 ιντσών. |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
28 κιλά |
|
9 ίντσες. |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
52 κιλά |
|
12 ίντσες. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
65 κιλά |
|
14 ιντσών. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
88 κιλά |
|
17 ιντσών. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
135 κιλά |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
192 κιλά |
|
25 ίντσες. |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
251 κιλά |
Εφαρμογές
Οι κινητήρες στροφής χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες και εφαρμογές όπου η ελεγχόμενη περιστροφή, η ακριβής τοποθέτηση και η αντοχή φορτίου είναι απαραίτητες για αποτελεσματική λειτουργία.Από τα ηλιακά συστήματα παρακολούθησης μέχρι τις ανεμογεννήτριεςΟι κινητήρες στροφής επιτρέπουν τον ακριβή έλεγχο διαφόρων εξαρτημάτων.Ναυτικό και υπεράκτιο εξοπλισμό, εναέριες πλατφόρμες εργασίας, συστήματα ανανεώσιμων πηγών ενέργειας, δορυφορικά πιάτα, συστήματα ραδιοτηλεόρασης, συστήματα παρακολούθησης, αυτοματοποιημένες διαδικασίες παραγωγής, εφαρμογές στον τομέα της άμυνας και της αεροδιαστημικής,Πάρκο διασκέδασης, τηλεσκόπια και εξοπλισμός εξόρυξης και λατομίας.
Η ευελιξία των κινητήρων και η σημασία τους σε ένα ευρύ φάσμα εφαρμογών είναι απαράμιλλη.οι τροχονόμοι επιτρέπουν αποτελεσματική κίνηση και ακριβή τοποθέτηση διαφόρων εξαρτημάτων, διασφαλίζοντας την ασφαλή και αποτελεσματική λειτουργία σε μια σειρά βιομηχανιών.
Υποστήριξη και Υπηρεσίες
Τεχνική υποστήριξη και υπηρεσίες
Η ομάδα μας από έμπειρους μηχανικούς θα σας βοηθήσει να εντοπίσετε προβλήματα και να σας προσφέρει λύσεις για τυχόν προβλήματα που μπορεί να αντιμετωπίσετε.από την τακτική προληπτική συντήρηση έως τις επισκευές και τις αντικαταστάσεις έκτακτης ανάγκης.
Προσφέρουμε τεχνική υποστήριξη και υπηρεσίες για τους πελάτες μας, με μια ειδική ομάδα επαγγελματιών που είναι πάντα διαθέσιμες για να απαντήσουν στα ερωτήματά σας και τις ανησυχίες σας.Η ομάδα μας είναι εξειδικευμένη και έχει γνώσεις σε όλες τις πτυχές της τεχνολογίας Solar Tracker Slew Drive., και μπορεί να σας παρέχει τις συμβουλές και την εμπειρογνωμοσύνη που χρειάζεστε για να διατηρήσετε το σύστημα σας σε άριστη κατάσταση.
Προσφέρουμε επίσης μια σειρά από εξατομικευμένες υπηρεσίες, συμπεριλαμβανομένων προτάσεων εγκατάστασης και αντιμετώπισης προβλημάτων.Η ομάδα μας μπορεί να συνεργαστεί μαζί σας για να εντοπίσει τυχόν δυνητικά αδύναμα σημεία στο σύστημά σας και να παρέχει προσαρμοσμένες λύσεις για να εξασφαλίσει βέλτιστη απόδοση.
Η τεχνική μας υποστήριξη και υπηρεσίες είναι σχεδιασμένες για να σας προσφέρουν την καλύτερη δυνατή εμπειρία με το προϊόν Solar Tracker Slew Drive.Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας.
Συσκευή και αποστολή
Η συσκευασία και η αποστολή του Solar Tracker Slew Drive περιλαμβάνουν:
Υψηλής ποιότητας υλικό συσκευασίας, όπως περιτύλιγμα με φυσαλίδες αέρα, συρρικνωτικό περιτύλιγμα και φουσκωτό μαξιλάρι.
Το προϊόν θα πρέπει να είναι ασφαλώς σφραγισμένο σε ένα προστατευτικό κουτί.
Το προϊόν θα επισημανθεί με αριθμό παρακολούθησης και θα αποσταλεί στη συγκεκριμένη διεύθυνση.
