Λεπτομέρειες:
|
| εγγύηση: | 5 έτη | Σειρά ταχύτητας: | 00,1-100 στροφές ανά λεπτό |
|---|---|---|---|
| Ψήφισμα: | 0.01° | Ροπή παραγωγής: | 7320 N.m |
| Ακρίβεια: | 00,15° | Επίπεδο προστασίας: | Διάκριση IP66 |
| Τεχνολογία: | 24v | Μηχανή: | Πλανητικό κιβώτιο ταχυτήτων |
| Επισημαίνω: | Ηλιακός ανιχνευτής χαμηλού θορύβου,Υψηλής αποδοτικότητας ηλιακό ιχνηλατητή,Διαρκής λειτουργία Ηλιακή οδήγηση |
||
Ηλεκτρονική μηχανική με ευρύ εύρος θερμοκρασίας
Περιγραφή του προϊόντος

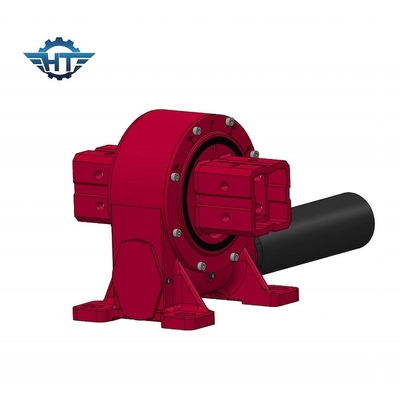

Η τροχιά στροφής, επίσης γνωστή ως τροχιά στροφής ή τροχιά στροφής ρυμουλκούμενων, είναι ένα μηχανικό στοιχείο που έχει σχεδιαστεί για να διευκολύνει την ελεγχόμενη περιστροφή γύρω από έναν κεντρικό άξονα.Χρησιμοποιείται σε διάφορες εφαρμογές όπου η ελεγχόμενη και ακριβής περιστροφή είναι ζωτικής σημασίαςΕδώ είναι μια λεπτομερή περιγραφή των τροχών στροφής:
1. Κύρια συστατικά
Σώμα: Οι κινητήρες στροφής αποτελούνται από ένα ανθεκτικό σκελετό που περιέχει όλα τα εσωτερικά στοιχεία.
Κεντρικός άξονας (Worm Gear): Στο κέντρο της κίνησης περιστροφής υπάρχει ένας κεντρικός άξονας, ο οποίος συχνά αναφέρεται ως το εργαλείο σκουλήκι.
Μηχανισμός τροχιάς: Η κύρια λειτουργία της τροχιάς τροχιάς είναι η μετατροπή της περιστροφικής κίνησης σε γωνιακή κίνηση.Συνήθως αποτελούνται από μια βίδα σκουλήκι και ένα δαχτυλίδι εργαλείωνΗ βίδα σκουλήκι συνδεθεί με τα δόντια στο δαχτυλίδι, επιτρέποντας ελεγχόμενη περιστροφή.
Κινητήρας κίνησης: Ένας εξωτερικός κινητήρας κίνησης συνδέεται συνήθως για τον έλεγχο της περιστροφής της τροχιάς κίνησης.
2. Λεκάνια:
Οι κινητήρες στροφής ενσωματώνουν ρουλεμάν υψηλής ποιότητας, τα οποία παρέχουν υποστήριξη και μειώνουν την τριβή.Ορισμένα τροχιά περιέχουν πολλαπλές σειρές ρουλεμάν για βελτιωμένη σταθερότητα.
3Σφραγίδες και λιπαντικά:
Για να προστατεύονται τα εσωτερικά εξαρτήματα από σκόνη, βρωμιά και υγρασία, οι τροχονόμοι περιστροφής είναι εξοπλισμένοι με σφραγίδες και συμπυκνώσεις..
4Φλάντζης τοποθέτησης:
Ανάλογα με την εφαρμογή, μπορεί να συμπεριληφθεί μια φλάνσα τοποθέτησης για την ασφαλή στερέωση της κίνησης στροφής στην γύρω δομή.
5- Εξοπλισμός εξόδου:
Ορισμένες τροφοδοσίες περιστροφής έχουν κιβώτιο εξόδου, το οποίο συνδέεται με το φορτίο που πρέπει να περιστραφεί.
6Χαρακτηριστικά:
Οι κινητήρες κυλινδρικής κίνησης είναι γνωστοί για την υψηλή αντοχή φορτίου τους, την συμπαγή τους σχεδίαση, την ακριβή τους τοποθέτηση και την ικανότητα συνεχής περιστροφής 360 μοιρών.και είναι αρκετά ευέλικτα ώστε να χειρίζονται τόσο αξιακά όσο και ακτινικά φορτία.
7Εφαρμογές:
Οι κινητήρες στροφής χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών, συμπεριλαμβανομένων των ηλιακών συστημάτων παρακολούθησης, των ανεμογεννητριών, του κατασκευαστικού εξοπλισμού, των γεωργικών μηχανών, των θαλάσσιων εφαρμογών, του χειρισμού υλικών,και πολλά άλλα..
8Προσαρμογή:
Οι κινητήρες στροφής μπορούν να προσαρμοστούν για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις εφαρμογής, συμπεριλαμβανομένων των αναλογιών ταχυτήτων, της ροπής εξόδου και των διαμορφώσεων τοποθέτησης.
9Αντίσταση στο περιβάλλον:
Πολλές μηχανές στροφής έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, υγρασία και διαβρωτικά περιβάλλοντα.
Οι κινητήρες στροφής αποτελούν κρίσιμα συστατικά στις βιομηχανίες όπου απαιτείται ελεγχόμενη περιστροφή και ακριβής τοποθέτηση.και ικανότητα υποστήριξης βαρέων φορτίων τους καθιστούν πολύτιμους σε διάφορες εφαρμογές, συμβάλλοντας στην αποδοτικότητα και την αξιοπιστία των μηχανών και του εξοπλισμού.
Τεχνικές παραμέτρους
Παραμετρική επισκόπηση των πλανητικών μειωτικών
Ο πλανητικός μειωτής είναι ένα είδος κιβωτίου ταχυτήτων που λειτουργεί περιστρέφοντας πολλούς τροχούς ταχυτήτων για να μειώσει την ταχύτητα και να αυξήσει τη ροπή.Ο παρακάτω πίνακας δείχνει τις λεπτομέρειες κάθε μοντέλου του πλανητικού μειωτή, συμπεριλαμβανομένης της ονομαστικής ροπής εξόδου, της ροπής συγκράτησης, της ροπής κλίσης, του αξιωτικού φορτίου, του ακτινικού φορτίου, της αναλογίας, της απόδοσης, της ακρίβειας, του IP, της θερμοκρασίας λειτουργίας, της αυτοκλειδώσεως και του βάρους.
|
Σχήμα |
Ονομαστική ροπή εξόδου (N.m) |
Δρόμος διατήρησης (kN.m) |
Δρόμος κλίσης (kN.m) |
Αξιακό φορτίο (kN) |
Ραδιακό φορτίο (kN) |
Ποσοστό |
Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. |
Εργασιακή θερμοκρασία ((°C) |
Αυτοκλείδωμα |
Βάρος (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
12 κιλά |
|
5 ίντσες |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
18 κιλά |
|
7 ίντσες. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
32 κιλά |
|
8 ιντσών. |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
28 κιλά |
|
9 ίντσες. |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
52 κιλά |
|
12 ίντσες. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
65 κιλά |
|
14 ιντσών. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
88 κιλά |
|
17 ιντσών. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
135 κιλά |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
192 κιλά |
|
25 ίντσες. |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
251 κιλά |
Τα παραπάνω δεδομένα δείχνουν ότι οι πλανητικοί μειωτές έχουν αρκετά ευρύ φάσμα χαρακτηριστικών και μπορούν να εφαρμοστούν σε διάφορα σενάρια.καλή ακρίβεια και αξιόπιστη σκληρότητα, καθιστώντας την ευρέως εφαρμόσιμη.
Υποστήριξη και Υπηρεσίες
Ηλιακό Tracker Slew Drive Τεχνική υποστήριξη & Υπηρεσίες
Στην Solar Tracker, καταλαβαίνουμε ότι το κλειδί για ένα επιτυχημένο προϊόν είναι να παρέχουμε στους χρήστες την καλύτερη δυνατή τεχνική υποστήριξη και υπηρεσίες.Στόχος μας είναι να διασφαλίσουμε ότι οι πελάτες μας λαμβάνουν το υψηλότερο επίπεδο τεχνικής υποστήριξης και υπηρεσιών.
Προσφέρουμε μια ποικιλία τεχνικής υποστήριξης και υπηρεσιών για το προϊόν Solar Tracker Slew Drive.
Τεχνική υποστήριξη μέσω τηλεφώνου ή email.
Επαγγελματική υποστήριξη και αντιμετώπιση προβλημάτων μέσω διαδικτύου.
Υπηρεσίες συντήρησης και επισκευής.
Ανταλλακτικά.
Αν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε βοήθεια με το Solar Tracker Slew Drive μας, επικοινωνήστε μαζί μας και η ομάδα των έμπειρων τεχνικών μας θα χαρεί να σας βοηθήσει.
Συσκευή και αποστολή
Ηλιακό ιχνηλατητήριος κινητήρας συσκευασία και αποστολή
Το Solar Tracker Slew Drive συσκευάζεται σε ένα ισχυρό κουτί plywoon, με εσωτερικό αφρό ή χαρτόνι για προστασία.Στη συνέχεια, αποστέλλεται με ταχυδρομείο ή αεροπορική μεταφορά στην καθορισμένη διεύθυνση παράδοσης του πελάτη..
