Λεπτομέρειες:
|
| Τύπος προϊόντος: | VE9 κάθετη | Ροπή παραγωγής: | 7320 NM |
|---|---|---|---|
| Ακρίβεια: | 00,15° | Θερμοκρασία λειτουργίας: | -40°C έως +120°C |
| εγγύηση: | 5 έτη | Σειρά ταχύτητας: | 00,1-100 στροφές ανά λεπτό |
| Επίπεδο προστασίας: | Διάκριση IP66 | Υλικό: | Χυτοσίδηρο |
| Επισημαίνω: | 100 στροφές ανά λεπτό Ηλιακή οδήγηση,Ηλιακό ανιχνευτικό με χαμηλή συντήρηση,Ηλιακή οδήγηση με υψηλή ακρίβεια |
||

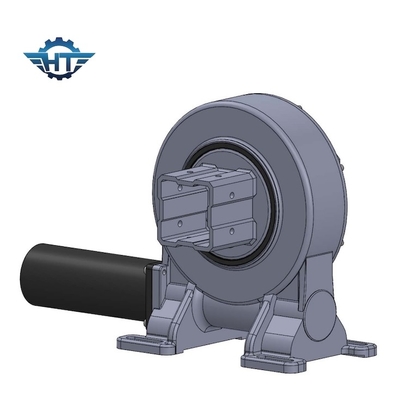

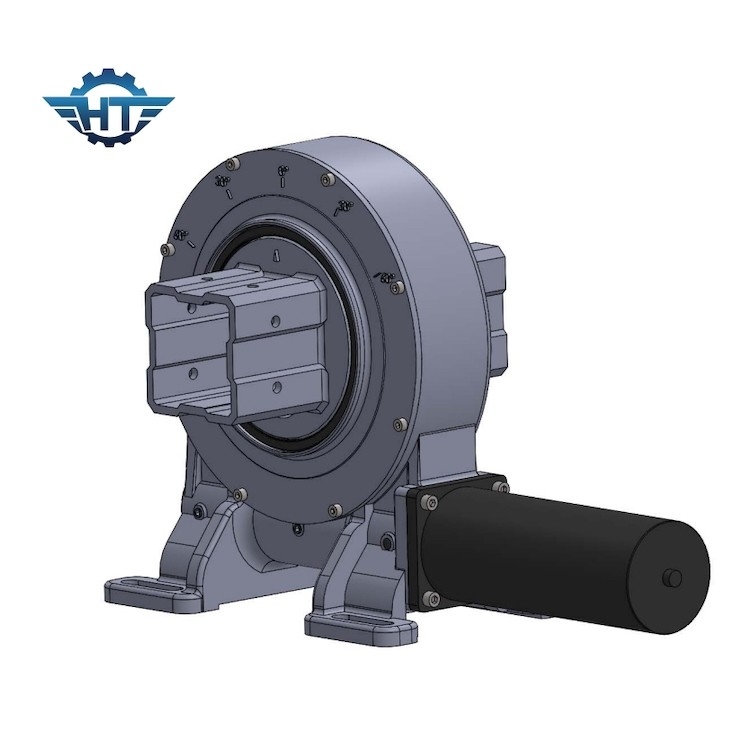

Ηλιακός ανιχνευτής χαμηλής συντήρησης με υψηλή ακρίβεια
Περιγραφή του προϊόντος
Η κίνηση στροφής, επίσης γνωστή ως κίνηση στροφής ή κίνηση στροφής ρουλεμάν, είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέπει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Αυτές οι συσκευές βρίσκονται συνήθως σε βιομηχανικά μηχανήματα, ηλιακά συστήματα παρακολούθησης, ανεμογεννήτριες, κατασκευαστικό εξοπλισμό και άλλες εφαρμογές όπου απαιτείται ελεγχόμενη και ακριβής περιστροφή.
Παρακάτω παρατίθενται ορισμένα από τα βασικά χαρακτηριστικά και τα συστατικά μιας τροχιάς τροχιάς:
Κεντρικό περίβλημα: Η κίνηση στροφής συνήθως αποτελείται από ένα ανθεκτικό, συμπαγές περίβλημα που περιέχει όλα τα εσωτερικά εξαρτήματα.Το περίβλημα έχει σχεδιαστεί για να αντέχει σε βαριά φορτία και περιβαλλοντικές συνθήκες.
Κεντρικός άξονας: Στον πυρήνα της κίνησης στροφής βρίσκεται ένας κεντρικός άξονας, ο οποίος συχνά αναφέρεται ως το εργαλείο σκουλήκι, το οποίο χρησιμεύει ως το σημείο στροφής για το περιστροφικό κίνημα.
Μηχανισμός τροχιάς: Η κύρια λειτουργία της τροχιάς τροχιάς είναι η μετατροπή της περιστροφικής κίνησης σε γωνιακή κίνηση.Συνήθως αποτελούνται από μια βίδα σκουλήκι και ένα δακτυλικό εργαλείοΗ βίδα του σκουλήκι συνδέεται με τα δόντια του δαχτυλιδιού, επιτρέποντας ελεγχόμενη περιστροφή.
Μηχανή κίνησης: Για τον έλεγχο της περιστροφής της τροχιάς στροφής, συνήθως συνδέεται ένας εξωτερικός κινητήρας κίνησης.
Λεκάνια: Λεκάνια υψηλής ποιότητας αποτελούν κρίσιμα συστατικά μιας τροχιάς στροφής.Ορισμένα τροχιά περιέχουν πολλαπλές σειρές ρουλεμάν για βελτιωμένη σταθερότητα.
Σφραγίδες και λιπαντικά: Για την προστασία των εσωτερικών εξαρτημάτων από σκόνη, βρωμιά και υγρασία, οι τροχονόμοι τροχών είναι εξοπλισμένοι με σφραγίδες και συμπίεση.Η σωστή λιπαντική είναι απαραίτητη για να μειωθεί η φθορά και να εξασφαλιστεί η μακροχρόνια αξιοπιστία.
Φλάντζη τοποθέτησης: Ανάλογα με την εφαρμογή, μπορεί να συμπεριληφθεί φλάντζη τοποθέτησης για την ασφαλή τοποθέτηση της κίνησης στροφής στη γύρω δομή.
Εξοπλισμοί εξόδου: Μερικές τροχές περιστροφής έχουν εξοπλισμό εξόδου, το οποίο συνδέεται με το φορτίο που πρέπει να περιστραφεί.
Οι κινητήρες στροφής έχουν σχεδιαστεί για να χειρίζονται βαριά φορτία και να προσφέρουν ακριβή έλεγχο της περιστροφής, καθιστώντας τους ιδανικούς για διάφορες εφαρμογές που απαιτούν ελεγχόμενη κίνηση.και ικανότητα υποστήριξης τόσο αξιακών όσο και ακτινικών φορτίων τους καθιστούν πολύτιμα στοιχεία σε βιομηχανίες όπως η κατασκευή, ανανεώσιμες πηγές ενέργειας και βιομηχανία.
Χαρακτηριστικά
Μια επισκόπηση της τροχιάς στροφής
Η κίνηση στροφής, επίσης γνωστή ως κίνηση στροφής ή κίνηση στροφής ρουλεμάν, είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέπει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Βρίσκονται συνήθως σε βιομηχανικά μηχανήματα., ηλιακά συστήματα παρακολούθησης, ανεμογεννήτριες, κατασκευαστικό εξοπλισμό και άλλες εφαρμογές όπου απαιτείται ελεγχόμενη και ακριβής περιστροφή.Εδώ είναι μια περιγραφή των βασικών χαρακτηριστικών και των εξαρτημάτων μιας τροχιάς τροχιάς:
Κεντρική κατοικία
Η τροχιά στροφής αποτελείται συνήθως από ένα ανθεκτικό, συμπαγές περίβλημα που περιέχει όλα τα εσωτερικά στοιχεία.
Κεντρικός άξονας
Στον πυρήνα της τροχιάς στροφής βρίσκεται ένας κεντρικός άξονας, ο οποίος συχνά αναφέρεται ως το εργαλείο σκουλήκι, το οποίο χρησιμεύει ως το σημείο στροφής για το περιστροφικό κίνημα.
Μηχανισμός τροχιάς
Η κύρια λειτουργία της τροχιάς είναι η μετατροπή της περιστροφικής κίνησης σε γωνιακή κίνηση.Η βίδα σκουλήκι εμπλέκεται με τα δόντια στο δαχτυλίδι εργαλεία, επιτρέποντας ελεγχόμενη περιστροφή.
Μηχανή κίνησης
Για τον έλεγχο της περιστροφής της τροχιάς στροφής, συνήθως συνδέεται ένας εξωτερικός κινητήρας κίνησης.
Κουρέματα
Τα υψηλής ποιότητας ρουλεμάν είναι κρίσιμα συστατικά μιας τροχιάς στροφής.Ορισμένα τροχιά περιέχουν πολλαπλές σειρές ρουλεμάν για βελτιωμένη σταθερότητα.
Σφραγίδες και λιπαντική
Για την προστασία των εσωτερικών εξαρτημάτων από τη σκόνη, τη βρωμιά και την υγρασία, οι κινητήρες περιστροφής είναι εξοπλισμένοι με σφραγίδες και συμπίεση.
Φλέγγι στερέωσης
Ανάλογα με την εφαρμογή, μπορεί να συμπεριληφθεί μια φλάνσα τοποθέτησης για την ασφαλή στερέωση της κίνησης στροφής στην γύρω δομή.
Εξοπλισμός εξόδου
Ορισμένες τροφοδοσίες περιστροφής έχουν κιβώτιο εξόδου, το οποίο συνδέεται με το φορτίο που πρέπει να περιστραφεί.
Οι κινητήρες στροφής έχουν σχεδιαστεί για να χειρίζονται βαριά φορτία και να προσφέρουν ακριβή έλεγχο της περιστροφής, καθιστώντας τους ιδανικούς για διάφορες εφαρμογές που απαιτούν ελεγχόμενη κίνηση.και ικανότητα υποστήριξης τόσο αξιακών όσο και ακτινικών φορτίων τους καθιστούν πολύτιμα στοιχεία σε βιομηχανίες όπως η κατασκευή, ανανεώσιμες πηγές ενέργειας και βιομηχανία.
Τεχνικές παραμέτρους
Αναλογίες και ροές για διαφορετικά μεγέθη μειωτών πλανητικών ταχυτήτων
Οι πλανητικοί μας μειωτές ταχυτήτων μπορούν να παρέχουν διάφορες απαιτήσεις ροπής και αναλογίας για την εφαρμογή σας.150 ή λιγότερο.
Η θερμοκρασία λειτουργίας αυτών των μειωτικών είναι από -40°C έως +120°C, είναι αυτοκλείδωτες και η βαθμίδα IP είναι έως και 66.
Εδώ είναι μερικά παραδείγματα των μειωτών που προσφέρουμε. το μοντέλο, ονομαστική ροπή εξόδου, ροπή διατήρησης, ροπή κλίσης, άξονα φορτίο, ακτινικό φορτίο, αναλογία, απόδοση, ακρίβεια, IP,θερμοκρασία λειτουργίας, αυτοκλείδωσης και βάρους περιγράφονται στον παρακάτω πίνακα.
Τεχνικές παραμέτρους
|
Σχήμα |
Ονομαστική ροπή εξόδου (N.m) |
Δρόμος διατήρησης (kN.m) |
Δρόμος κλίσης (kN.m) |
Αξιακό φορτίο (kN) |
Ραδιακό φορτίο (kN) |
Ποσοστό |
Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. |
Εργασιακή θερμοκρασία ((°C) |
Αυτοκλείδωμα |
Βάρος (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
12 κιλά |
|
5 ίντσες |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
18 κιλά |
|
7 ίντσες. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
32 κιλά |
|
8 ιντσών. |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
28 κιλά |
|
9 ίντσες. |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
52 κιλά |
|
12 ίντσες. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
65 κιλά |
|
14 ιντσών. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
88 κιλά |
|
17 ιντσών. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
135 κιλά |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
192 κιλά |
|
25 ίντσες. |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
251 κιλά |
Εφαρμογές
Οι κινητήρες στροφής χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες και εξοπλισμό, όπου η ελεγχόμενη περιστροφή, η ακριβής τοποθέτηση και η αντοχή φορτίου είναι απαραίτητες.Βρίσκουν σημαντικές εφαρμογές σε συστήματα παρακολούθησης ηλιακής ενέργειας για τον προσανατολισμό των ηλιακών συστοιχιών και συστημάτων προς τον ήλιο- στις ανεμογεννήτριες για τον έλεγχο του προσανατολισμού της νάκελας και των λεπίδων· στις κατασκευαστικές μηχανές, όπως οι εξορυκτικές μηχανές, οι γερανοί και οι αντλίες σκυροδέματος· στα γεωργικά μηχανήματα,όπως οι συνδυασμοί και τα συστήματα άρδευσης· συστήματα μεταφοράς, φορτωτές υλικών και συσσωρευτές· περιστρεφόμενα τραπέζια στις διαδικασίες κατασκευής και μηχανικής επεξεργασίας· ναυτικό και υπεράκτιο εξοπλισμό, συμπεριλαμβανομένων γερανού πλοίων, υπεράκτιων εγκαταστάσεων γεώτρησης,και συστήματα εντοπισμού θέσης πλοίων- ανελκυστήρες και φορτηγά κουβάδων για την πρόσβαση σε υψόμετρα, τόσο στα συστήματα ενέργειας των παλίρροιας όσο και των κυμάτων, δορυφορικά πιάτα,Άντενες ραδιοφωνικής και τηλεοπτικής μετάδοσης και συστήματα κάμερας παρακολούθησης- αυτοματοποιημένες διαδικασίες παραγωγής· σε στρατιωτικές εφαρμογές, συμπεριλαμβανομένων των ραντάρ, των εκτοξευτών πυραύλων και των τηλεσκοπίων· περιπάτους σε πάρκα ψυχαγωγίας, όπως τροχούς και περιστρεφόμενες πλατφόρμες· και τέλος,Αστρονομικά παρατηρητήρια και τηλεσκόπια, καθώς και βαρέος εξοπλισμός εξόρυξης και λατομείων.
Τα παραπάνω παραδείγματα δείχνουν πόσο πολύπλευρες είναι αυτές οι μονάδες και πόσο απαραίτητες είναι σε όλες τις βιομηχανίες και εφαρμογές που απαιτούν ακριβή περιστροφή και έλεγχο.για την αποτελεσματική και ασφαλή λειτουργία μηχανών.
