Λεπτομέρειες:
|
| εγγύηση: | 5 έτη | Εφαρμογή: | ηλιακό σύστημα παρακολούθησης |
|---|---|---|---|
| Σειρά ταχύτητας: | 00,1-100 στροφές ανά λεπτό | Ονομασία προϊόντος: | Ηλιακό Tracker Slew Drive |
| Τύπος κωδικοποιητών: | Προαιρετικός πρόσθετος κωδικοποιητής | Ακρίβεια: | 0.1° |
| Τεχνολογία: | 24v | Ανώτατη ροπή παραγωγής: | 13420N.m. |
| Επισημαίνω: | Ηλιακός ανιχνευτής με οδήγηση πλέγματος IP66,κινητήρα περιστροφής για ηλιακό σύστημα παρακολούθησης,Σκοτώθηκε οδήγηση για ηλιακή παρακολούθηση |
||

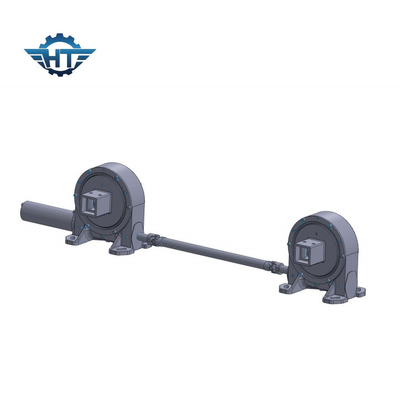

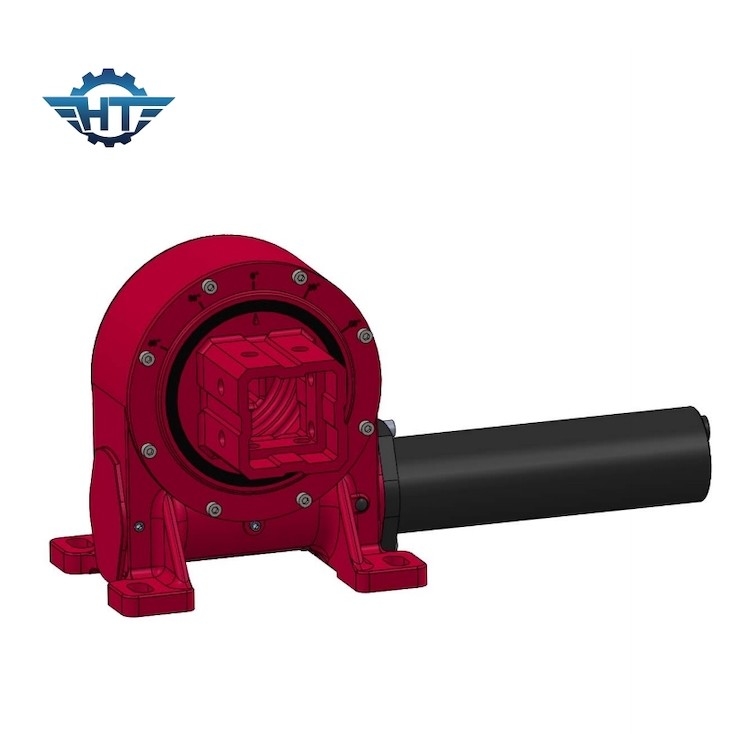

IP66 Ηλιακό Tracker Slew Drive με ακρίβεια 0,1° για ηλιακή παρακολούθηση
Περιγραφή του προϊόντος
Η τροχιά περιστροφής είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέψει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Ηλιακά συστήματα παρακολούθησης, ανεμογεννήτριες, κατασκευαστικό εξοπλισμό και άλλες εφαρμογές όπου απαιτείται ελεγχόμενη και ακριβής περιστροφή.
Οι κινητήρες στροφής συνήθως αποτελούνται από ένα ανθεκτικό, συμπαγές περίβλημα που περιέχει όλα τα εσωτερικά στοιχεία.Στον πυρήνα της κίνησης περιστροφής είναι ένας κεντρικός άξοναςΗ κύρια λειτουργία της κίνησης περιστροφής είναι να μετατρέπει την περιστροφική κίνηση σε γωνιακή κίνηση.Αυτό επιτυγχάνεται μέσω ενός μηχανισμού ταχυτήτωνΗ βίδα σκουλήκι εμπλέκεται με τα δόντια στο δακτυλικό κιβώτιο, επιτρέποντας ελεγχόμενη περιστροφή.
Για τον έλεγχο της περιστροφής της τροχιάς στροφής, συνήθως συνδέεται ένας εξωτερικός κινητήρας κίνησης.Τα υψηλής ποιότητας ρουλεμάν είναι ζωτικής σημασίας συστατικά μιας τροχιάς στροφήςΟρισμένες τροφοδοσίες περιστροφής διαθέτουν πολλαπλές σειρές ρουλεάντων για βελτιωμένη σταθερότητα.Προστασία των εσωτερικών στοιχείων από τη σκόνηΗ σωστή λίπανση είναι απαραίτητη για τη μείωση της φθοράς και τη διασφάλιση της μακροχρόνιας αξιοπιστίας.μπορεί να περιλαμβάνεται φλάντζη τοποθέτησης για την ασφαλή τοποθέτηση της τροχιάς στροφής στη γύρω δομήΟρισμένες τροφοδοσίες περιστροφής έχουν ένα κιβώτιο εξόδου, το οποίο συνδέεται με το φορτίο που πρέπει να περιστραφεί.
Οι κινητήρες στροφής έχουν σχεδιαστεί για να χειρίζονται βαριά φορτία και να προσφέρουν ακριβή έλεγχο της περιστροφής, καθιστώντας τους ιδανικούς για διάφορες εφαρμογές που απαιτούν ελεγχόμενη κίνηση.και ικανότητα υποστήριξης τόσο αξιακών όσο και ακτινικών φορτίων τους καθιστούν πολύτιμα στοιχεία σε βιομηχανίες όπως η κατασκευή, ανανεώσιμες πηγές ενέργειας και βιομηχανία.
Τεχνικές παραμέτρους
Εδώ είναι μια σύγκριση του μοντέλου, ονομαστική ροπή εξόδου, ροπή διατήρησης, ροπή κλίσης, άξονα φορτίο, ακτινικό φορτίο, αναλογία, απόδοση, ακρίβεια, IP, θερμοκρασία λειτουργίας, αυτοαποκλεισμό,και βάρος διαφόρων μεγεθών μοντέλων κιβωτίων ταχυτήτων:
|
Σχήμα |
Ονομαστική ροπή εξόδου (N.m) |
Δρόμος διατήρησης (kN.m) |
Δρόμος κλίσης (kN.m) |
Αξιακό φορτίο (kN) |
Ραδιακό φορτίο (kN) |
Ποσοστό |
Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. |
Εργασιακή θερμοκρασία ((°C) |
Αυτοκλείδωμα |
Βάρος (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
12 κιλά |
|
5 ίντσες |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
18 κιλά |
|
7 ίντσες. |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
32 κιλά |
|
8 ιντσών. |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
28 κιλά |
|
9 ίντσες. |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
52 κιλά |
|
12 ίντσες. |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
65 κιλά |
|
14 ιντσών. |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
88 κιλά |
|
17 ιντσών. |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
135 κιλά |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
192 κιλά |
|
25 ίντσες. |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
- Ναι, ναι. |
251 κιλά |
Εφαρμογές
Οι κινητήρες στροφής βρίσκουν εφαρμογές σε ένα ευρύ φάσμα βιομηχανιών και εξοπλισμού, όπου η ελεγχόμενη περιστροφή, η ακριβής τοποθέτηση και η αντοχή φορτίου είναι απαραίτητες.και μπορεί να μεγιστοποιήσει την απορροφή ενέργειας, βελτιώνει την αποτελεσματικότητα της παραγωγής ενέργειας, παρέχει ακριβή ευρεσιτεχνία και τοποθέτηση για τις διαδικασίες επεξεργασίας και επιτρέπει διάφορες εργασίες κίνησης και θέσης.
Εδώ είναι μερικές κοινές εφαρμογές των τροχών περιστροφής:
Συστήματα παρακολούθησης ηλιακής ενέργειας
Αιολικές ανεμογεννήτριες
Μηχανήματα κατασκευής
Γεωργικά μηχανήματα
Χειρισμός υλικών
Τραπεζάκια περιστροφής
Ναυτικό και υπεράκτιο εξοπλισμό
Πλατφόρμες εναέριας εργασίας
Ανανεώσιμες πηγές ενέργειας
Δισκία δορυφόρου
Η ραδιοτηλεόραση και η παρακολούθηση
Αυτοματοποιημένη κατασκευή
Άμυνα και Αεροδιαστημική
Βιομηχανία ψυχαγωγίας
Τηλεσκόπια και Παρατηρητήρια
Εξοπλισμός εξόρυξης και ορυχείων
Ελέγχοντας την κίνηση και τον προσανατολισμό πολλών συσκευών, οι τροχονόμοι περιστροφής είναι κρίσιμοι για την αποτελεσματική και ασφαλή λειτουργία και μπορούν να βρεθούν σε διάφορες βιομηχανίες.
