Λεπτομέρειες:
|
| Τύπος κωδικοποιητών: | Επαυξητικός κωδικοποιητής | Θερμοκρασία λειτουργίας: | -40°C έως +120°C |
|---|---|---|---|
| Επίπεδο προστασίας: | Διάκριση IP66 | Ψήφισμα: | 3600 ppr |
| Επίπεδο θορύβου: | ≤50dB | Τεχνολογία: | 24v |
| Διασύνδεση επικοινωνίας: | RS485 | Βάρος συσκευασίας: | 55KG |
| Επισημαίνω: | RS485 Κούρσα κίνησης,Επιπρόσθετη τροχιά στροφής κωδικοποιητή,Ηλιακός οδηγός εντοπισμού 24V |
||

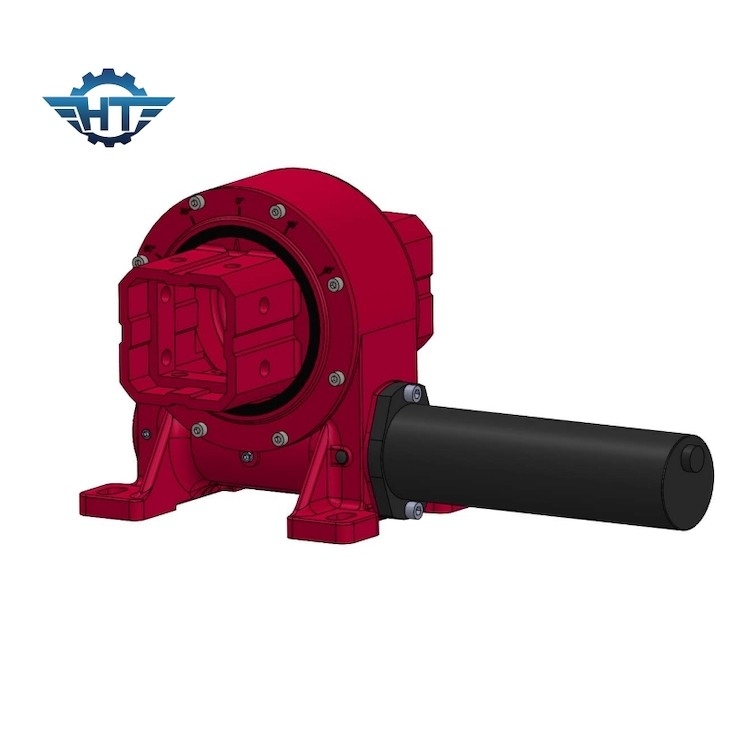

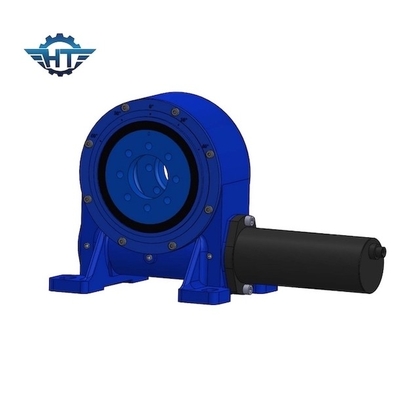

Στρογγυλή κίνηση με RS485 επικοινωνιακή διεπαφή - Ηλιακός εντοπιστής
Περιγραφή του προϊόντος
Στρογγυλοκίνηση: Βασικά χαρακτηριστικά και εξαρτήματα
Η κίνηση στροφής, επίσης γνωστή ως κίνηση στροφής ή κίνηση στροφής ρουλεμάν, είναι ένα μηχανικό στοιχείο που χρησιμοποιείται σε διάφορες εφαρμογές για να επιτρέπει την ελεγχόμενη περιστροφή φορτίου γύρω από έναν κεντρικό άξονα.Βρίσκονται συνήθως σε βιομηχανικά μηχανήματα και ανανεώσιμες πηγές ενέργειας, κατασκευαστικό εξοπλισμό, ηλιακά συστήματα παρακολούθησης και ανεμογεννήτριες, όπου απαιτείται ελεγχόμενη και ακριβής περιστροφή.
Ας δούμε τα βασικά χαρακτηριστικά και τα συστατικά μιας τροχιάς:
Κεντρικό περίβλημα: Για να αντέχει σε βαριά φορτία και περιβαλλοντικές συνθήκες, η κίνηση στροφής συνήθως αποτελείται από ένα συμπαγές και ανθεκτικό περίβλημα, μέσα στο οποίο βρίσκονται όλα τα εσωτερικά εξαρτήματα.
Κεντρικός άξονας: Στην καρδιά της κίνησης στροφής βρίσκεται ένας κεντρικός άξονας, ο οποίος συνήθως αναφέρεται ως το εργαλείο σκουλήκι, το οποίο χρησιμεύει ως το σημείο στροφής για το περιστροφικό κίνημα.
Μηχανισμός τροχιάς: Ο μηχανισμός τροχιάς, ο οποίος συχνά αποτελείται από μια βίδα σκουλήκι και ένα δακτυλικό τροχείο, μετατρέπει την περιστροφική κίνηση σε γωνιακή κίνηση.
Κινητήρας κίνησης: Ο κινητήρας κίνησης είναι εξωτερικός στην κίνηση στροφής και παρέχει την απαραίτητη ροπή για την περιστροφή του φορτίου.
Λεκάνια: Για τη μείωση της τριβής και την ομαλή και αποτελεσματική περιστροφή απαιτούνται λεκάνια υψηλής ποιότητας.
Σφραγίδες και λιπαντικά: Οι σφραγίδες και οι σφραγίδες προστατεύουν τα εσωτερικά στοιχεία από εξωτερικές μολυσματικές ουσίες και η κατάλληλη λιπαντική ενέργεια μειώνει την φθορά.
Φλάντζη τοποθέτησης: μπορεί να χρειαστεί φλάντζη τοποθέτησης για να τοποθετηθεί σταθερά η τροχιά στροφής στη γύρω δομή.
Οι κινητήρες σλίβινγκ προσφέρουν εξαιρετική ευελιξία, αντοχή και χωρητικότητα φόρτωσης, καθιστώντας τους απαραίτητα συστατικά σε διάφορες βιομηχανικές εφαρμογές.
Οι κινητήρες στροφής έχουν σχεδιαστεί για να χειρίζονται βαριά φορτία και να προσφέρουν ακριβή έλεγχο της περιστροφής, καθιστώντας τους ιδανικούς για διάφορες εφαρμογές που απαιτούν ελεγχόμενη κίνηση.και ικανότητα υποστήριξης τόσο αξιακών όσο και ακτινικών φορτίων τους καθιστούν πολύτιμα στοιχεία σε βιομηχανίες όπως η κατασκευή, ανανεώσιμες πηγές ενέργειας και βιομηχανία.
Τεχνικές παραμέτρους
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ιντσών. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Εφαρμογές
Στροφικές μηχανές σε διάφορες βιομηχανίες και εφαρμογές
Οι κινητήρες στροφής είναι σημαντικά στοιχεία σε ένα ευρύ φάσμα βιομηχανιών και εξοπλισμού.καθώς και ικανότητα φορτίου φορτίουΕδώ είναι μερικές από τις κοινές εφαρμογές των τροχών στροφής:
1Ηλιακά συστήματα παρακολούθησης: Οι κινητήρες σλίβινγκ χρησιμοποιούνται συνήθως σε συστήματα παρακολούθησης ηλιακών συστημάτων για τον προσανατολισμό των ηλιακών πάνελ και συστοιχιών προς τον ήλιο καθ' όλη τη διάρκεια της ημέρας,Με τον τρόπο αυτό βελτιώνεται η αποδοτικότητα της παραγωγής ηλιακής ενέργειας.
2. Αιολικές ανεμογεννήτριες: Παρόμοια με τα συστήματα παρακολούθησης ηλιακής ενέργειας, οι αιολικές ανεμογεννήτριες χρησιμοποιούν τροχούς περιστροφής για τον περιστροφικό έλεγχο της νάσελ και των λεπτών της ανεμογεννήτριας, ώστε να συλλέγει αποτελεσματικά την ενέργεια του ανέμου.
3Ο εξοπλισμός κατασκευής: Οι τροφοδοσίες σλίβινγκ χρησιμοποιούνται σε κατασκευαστικά μηχανήματα, όπως εκσκαφείς, γερανοί και αντλίες σκυροδέματος, για να επιτρέψουν τον ακριβή έλεγχο της περιστροφής της βουλής, του βραχίονα ή του κουβά.
4Γεωργικά μηχανήματα: Χρησιμοποιούνται επίσης σε γεωργικούς εξοπλισμούς, συμπεριλαμβανομένων των συνδυαστικών συγκομιδών και των συστημάτων άρδευσης, για τον έλεγχο της κίνησης και της τοποθέτησης διαφόρων εξαρτημάτων.
5Χρησιμοποίηση υλικών: Οι κινητήρες σλίβινγκ χρησιμοποιούνται ευρέως σε εφαρμογές χειρισμού υλικών, όπως συστήματα μεταφοράς, φορτωτές υλικών και στοιβακτήρες,για τον ακριβή έλεγχο των μεταφορικών ιμάντων και άλλων εξοπλισμού.
6Τραπεζές περιστροφής: Η περιστροφή των τραπεζών περιστροφής είναι μία από τις σημαντικότερες βιομηχανικές χρήσεις των τροχών περιστροφής.Μπορούν να χρησιμοποιηθούν σε διαδικασίες κατασκευής και μηχανικής επεξεργασίας για να επιτρέψουν την ακριβή ευρεσιτεχνία και τοποθέτηση των εργασιακών κομματιών κατά την επεξεργασία.
7. Θαλάσσιοι και υπεράκτιοι εξοπλισμός: Οι κινητήρες σλίβινγκ χρησιμοποιούνται σε γερανούς πλοίων, υπεράκτιες εγκαταστάσεις γεώτρησης και συστήματα τοποθέτησης πλοίων για να επιτρέψουν τον έλεγχο των περιστρεφόμενων εξοπλισμού και φορτίων.
8Πλατφόρμες εναέριων εργασιών: Οι πλατφόρμες ανελκυστήρων και τα φορτηγά κουβάδων είναι μερικές από τις εφαρμογές στις οποίες μπορούν να βρεθούν κινητήρες στροφής για τον έλεγχο της κίνησης και της θέσης της πλατφόρμας εργασίας.
9Ανανεώσιμες Πηγές Ενέργειας: Εκτός από την παρακολούθηση του ανέμου και του ηλιακού ρεύματος, χρησιμοποιούνται επίσης σε συστήματα ενέργειας παλιρροϊκών και κυμάτων για τον προσανατολισμό συσκευών συλλογής ενέργειας.
10Δορυφορικά πιάτα: Οι κινητήρες στροφής έχουν εφαρμογές όπως οι δορυφορικοί πιάτοι, οι οποίοι απαιτούν ακριβή ορίζοντα και παρακολούθηση προκειμένου να διατηρηθεί η επικοινωνία με δορυφόρους σε τροχιά.
11- Ραδιοτηλεόραση και παρακολούθηση: Η χρήση τροχών στροφής μπορεί να παρατηρηθεί σε συστήματα ραδιοτηλεόρασης, ραδιοφωνικές και τηλεοπτικές κεραίες και αρχές παρακολούθησης για τον έλεγχο της κίνησης κεραίας ή κάμερας.
12Αυτοματοποιημένη κατασκευή: Χρησιμοποιούνται επίσης σε αυτοματοποιημένες διαδικασίες κατασκευής που απαιτούν ακριβή περιστροφική κίνηση και τοποθέτηση.
13Άμυνα και Αεροδιαστημική: Οι κινητήρες οδήγησης είναι σημαντικά στοιχεία στα συστήματα ραντάρ, τους εκτοξευτές πυραύλων και τα τηλεσκόπια που χρησιμοποιούνται σε αυτόν τον τομέα.
14Βιομηχανία ψυχαγωγίας: Ο περιστροφικός έλεγχος των περιπατημάτων σε πάρκα ψυχαγωγίας είναι ένας τομέας εφαρμογής για τροχούς τροχιάς, συμπεριλαμβανομένων των τροχών της μεγάλης πόλης και των πλατφορμών περιπατησίας.
15τηλεσκόπια και παρατηρητήρια: Τα αστρονομικά παρατηρητήρια και τα τηλεσκόπια βασίζονται επίσης σε κινητήρες στροφής για να δείχνουν και να παρακολουθούν με ακρίβεια τα ουράνια αντικείμενα.
16Ο εξοπλισμός εξόρυξης και ορυχείου: Τέλος, οι τροχονόμοι στροφής χρησιμοποιούνται σε διάφορα βαριά μηχανήματα που χρησιμοποιούνται στον τομέα της εξόρυξης, όπως οι εκσκαφείς με ρόδες κουβάδων και οι ανασυγκροτητές στοιβακτηρίων.
Αυτά τα παραδείγματα αποδεικνύουν τις απεριόριστες δυνατότητες των κινητήρων στροφής σε πολλούς διαφορετικούς βιομηχανικούς τομείς.τους καθιστά ανεκτίμητα συστατικά για αποτελεσματικές και ασφαλείς λειτουργίες.
Υποστήριξη και Υπηρεσίες
Τεχνική υποστήριξη και εξυπηρέτηση
Στην Hangtuo, παρέχουμε τεχνική υποστήριξη και εξυπηρέτηση για το Solar Tracker Slew Drive.Οι υπηρεσίες μας είναι σχεδιασμένες για να καλύπτουν τις ανάγκες των πελατών μας και να μεγιστοποιήσουν την απόδοση της Solar Tracker Slew Drive.
Τεχνική υποστήριξη και αντιμετώπιση προβλημάτων
Η ομάδα τεχνικής υποστήριξης είναι διαθέσιμη για να παρέχει υπηρεσίες υποστήριξης και αντιμετώπισης προβλημάτων.Η ομάδα μας είναι επίσης διαθέσιμη για να σας βοηθήσει να διαγνώσετε και να λύσετε τυχόν τεχνικά προβλήματα που μπορεί να έχετε..
Συντήρηση και αναβαθμίσεις
Παρέχουμε υπηρεσίες συντήρησης και αναβάθμισης για να διασφαλίσουμε ότι η Solar Tracker Slew Drive σας λειτουργεί πάντα με τον καλύτερο τρόπο.
Εγγύηση και επισκευή
Προσφέρουμε μια ολοκληρωμένη εγγύηση και επισκευή για το Solar Tracker Slew Drive μας.
Συσκευή και αποστολή
Τα προϊόντα Solar Tracker Slew Drive συσκευάζονται με ασφάλεια με αφρό ή φούσκα και τοποθετούνται είτε σε χαρτόκουτο είτε σε πλαστικό δοχείο ανάλογα με το μέγεθος και το βάρος του προϊόντος.Όλα τα προϊόντα αποστέλλονται με αριθμό παρακολούθησης για να εξασφαλιστεί η παράδοση.
Ο κανονικός χρόνος αποστολής για τα προϊόντα Solar Tracker Slew Drive είναι 3-5 εργάσιμες ημέρες.
Γενικές ερωτήσεις
Ε: Ποια είναι η μάρκα και το μοντέλο της Solar Tracker Slew Drive;
Α1: Η Solar Tracker Slew Drive είναι μοντέλο Hangtuo VE.
Ε: Από πού είναι η Ηλιακή Ακολούθηση;
Απάντηση 2: Το Solar Tracker Slew Drive είναι από το Changzhou της Κίνας.
Ε3: Ποια πιστοποίηση έχει το Solar Tracker Slew Drive;
Α3: Το Solar Tracker Slew Drive έχει πιστοποιητικά CE και ISO9001.
Ε4: Ποια είναι η ελάχιστη ποσότητα παραγγελίας του Solar Tracker Slew Drive;
Απάντηση 4: Η ελάχιστη ποσότητα παραγγελίας της συσκευής Solar Tracker Slew Drive είναι 1.
Ε5: Ποιο είναι το εύρος τιμών του Solar Tracker Slew Drive;
Απάντηση: Το εύρος τιμών του Solar Tracker Slew Drive είναι 200 έως 350 USD.
Ε6: Πόσος είναι ο χρόνος παράδοσης για το Solar Tracker Slew Drive;
Απάντηση: Ο χρόνος παράδοσης για το Solar Tracker Slew Drive είναι 7 ~ 15 ημέρες.
