Λεπτομέρειες:
|
| Πρότυπο: | SE3" | Αναλογία εργαλείων: | 31:1 |
|---|---|---|---|
| Εφαρμογή: | Δορυφορική κεραία | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | 12/24 VDC μηχανές | Πιστοποιητικό: | ISO9001, CE |
| Εγκατάσταση: | Οριζόντιος ή κάθετος | Συντήρηση: | Ελεύθερος |
| Χρώμα: | όπως ζητείται | Σπασμωδική κίνηση: | λιγότερο από 0,1 μοίρες |
| Επισημαίνω: | Ο ηλιακός ενιαίος άξονας ιχνηλατών γυρίζει το Drive,Ηλιακός γυρίστε το Drive για τη δορυφορική κεραία,0.1 Backlash Solar Tracker Slew Drive |
||

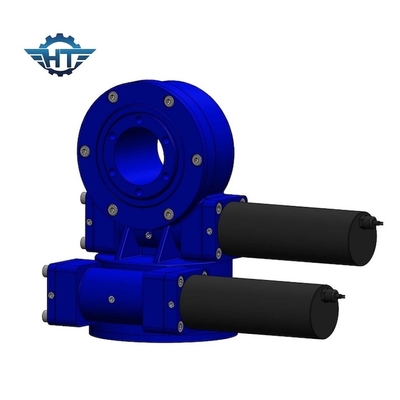

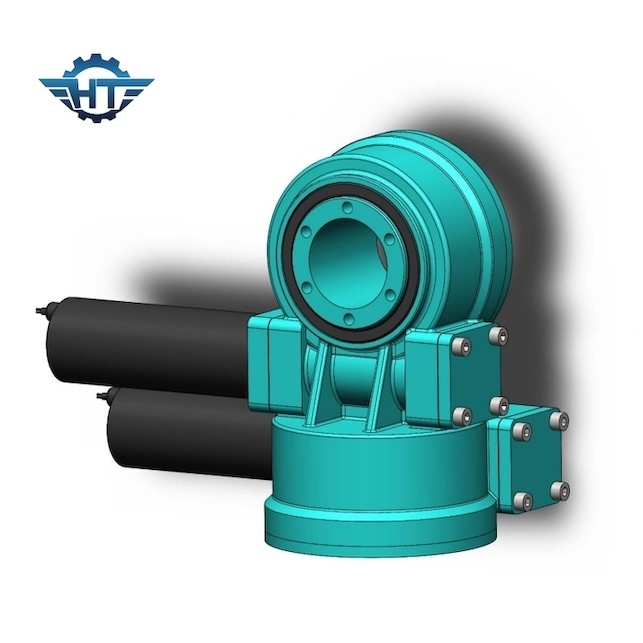

0,1 ενιαίος άξονας σπασμωδικής κίνησης γυρίζει το Drive για το ηλιακό ακολουθώντας σύστημα ή τη δορυφορική κεραία
Δορυφορική περιγραφή Drive κεραιών γυρίζοντας
Το κιβώτιο ταχυτήτων κίνησης σκουληκιών είναι κατάλληλο για τις εφαρμογές που απαιτούν την αργή περιστροφή με μια συνεχή ή κυκλική μετακίνηση ικανή τα συνδυασμένα φορτία. Το προϊόν είναι με τις τυποποιημένες διαστάσεις για την ένωση μιας ηλεκτρικής ή υδραυλικής μηχανής καθώς επίσης και την ένωση ολόκληρου ενός συστήματος με τον εξοπλισμό.
Λόγω της πυκνότητας, της υψηλής ακαμψίας του και άλλων αναφερθε'ντων πλεονεκτημάτων, ένα σύστημα κίνησης σκουληκιών χρησιμοποιείται στον ποικίλο εξοπλισμό όπως οι κινητές πλατφόρμες συνελεύσεων, δορυφορικό σύστημα, υδραυλικοί γερανοί φόρτωσης στα οχήματα μεταφορών, μικροί θαλάσσιοι γερανοί, με δυνατότητα επέκτασης περιστρεφόμενες σκάλες, στις μονάδες ροδών των μεγάλων θαλασσίων πυών μεταφορέων.
Γυρίστε το σύστημα κίνησης σκουληκιών είναι μια συμπαγώς κατασκευασμένη μονάδα που αποτελείται από ένα γυρίζοντας δαχτυλίδι, ένα πιάτο βάσεων και ένα σκουλήκι. Αυτή η μονάδα φέρνει τα πλεονεκτήματα ενός γυρίζοντας δαχτυλιδιού και ενός σκουληκιού σε μια μονάδα.
Παράμετροι να γυρίσει την κίνηση
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Κράτημα της ροπής | Αξονικό φορτίο | Ακτινωτό φορτίο | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | N.m | kN | kN | βαθμός | Ναι | κλ | |||
| 1» | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ναι | 9 |
| 5» | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 14 |
| 7» | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 23 |
| 9» | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 44 |
| 12» | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 51 |
| 14» | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ναι | 62 |
| 17» | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ναι | 85 |
| 21» | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 141 |
| 25» | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 182 |
Πλεονεκτήματα
1. Περιστροφή 360 βαθμοί
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
