Λεπτομέρειες:
|
| Πρότυπο: | 7 ίντσα | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Ακρίβεια: | όπως ζητείται |
| Οδηγός: | Μηχανές | Τύπος: | διπλός άξονας |
| Εφαρμογή: | ηλιακό σύστημα παρακολούθησης | Χρώμα: | όπως ζητείται |
| Επισημαίνω: | Το ηλιακό ακολουθώντας σύστημα γυρίζει το κιβώτιο ταχυτήτων Drive,Ο διπλός άξονας γυρίζει το κιβώτιο ταχυτήτων 12VDC Drive,7inch η ηλιακή καταδίωξη γυρίζει το κιβώτιο ταχυτήτων Drive |
||

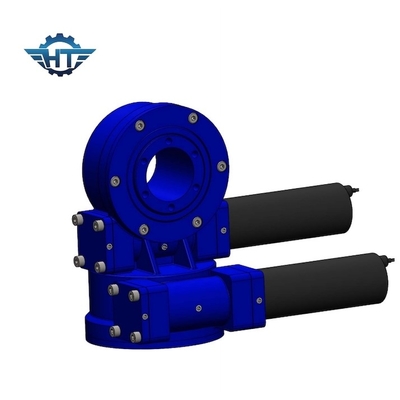

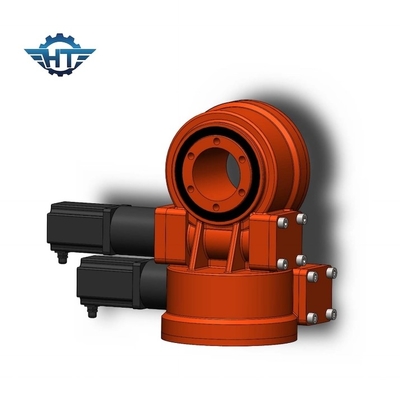

Ο διπλός άξονας γυρίζει το κιβώτιο ταχυτήτων Drive με τις ΣΥΝΕΧΕΊΣ μηχανές 12V για το ηλιακό ακολουθώντας σύστημα
Διπλή εισαγωγή Drive άξονα γυρίζοντας
Οι γυρίζοντας κινήσεις είναι τέλειες για τις καταστάσεις που απαιτούν και το φορτίο-κράτημα και την περιστροφική ροπή από το ίδιο κιβώτιο ταχυτήτων. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τους ανεμοστροβίλους, τα πιάτα δορυφόρων και ραντάρ, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις εξοπλισμού, τον εξοπλισμό εργαλείων πετρελαίου, τους χειριστές ροδών, το digger s, και τους αυτοκίνητους ανελκυστήρες.
Διάγραμμα απόδοσης SDE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
| 3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
| 5» | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
| 7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
| 9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
| 12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
| 14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
| 17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
| 21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
| 25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Τεχνικά στοιχεία
| Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση με τις μηχανές εργαλείων 43Nm 24Vdc |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 380V/220V μηχανή εναλλασσόμενου ρεύματος Stepper μηχανή Αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικό Machiner |
Συνιστώμενο γυρίζοντας Drive
| Εσωκλειόμενη γυρίζοντας κίνηση κατοικίας | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Ακριβής εσωκλειόμενη γυρίζοντας κίνηση κατοικίας | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Γυρίζοντας κίνηση εργαλείων σκουληκιών | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Διπλές γυρίζοντας κινήσεις άξονα | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Εσωκλειόμενο κατακόρυφος γυρίζοντας Drive | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
