Λεπτομέρειες:
|
| Εφαρμογή: | Ηλιακά Ιχνηλάτες | Τόπος καταγωγής: | Changzhou |
|---|---|---|---|
| Οδηγός: | Πλανητική μηχανή εργαλείων | Πιστοποιητικό: | ISO9001, CE |
| Εγκατάσταση: | Οριζόντιος | Συντήρηση: | Ελεύθερος |
| Χρώμα: | όπως ζητείται | Σπασμωδική κίνηση: | 0,1 βαθμός |
| Επισημαίνω: | Οι οριζόντιοι τοποθετημένοι ηλιακοί ιχνηλάτες γυρίζουν το Drive,24V οι ΣΥΝΕΧΕΙΣ ηλιακοί ιχνηλάτες γυρίζουν το Drive,Οι ηλιακοί ιχνηλάτες γυρίζουν το Drive με τη μηχανή |
||

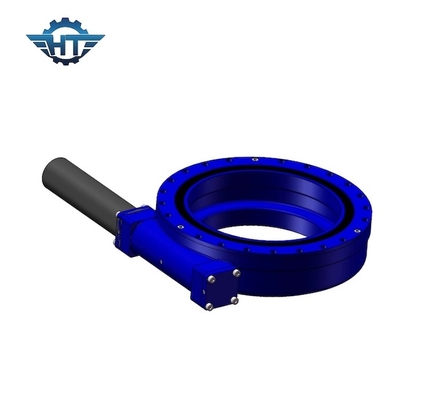

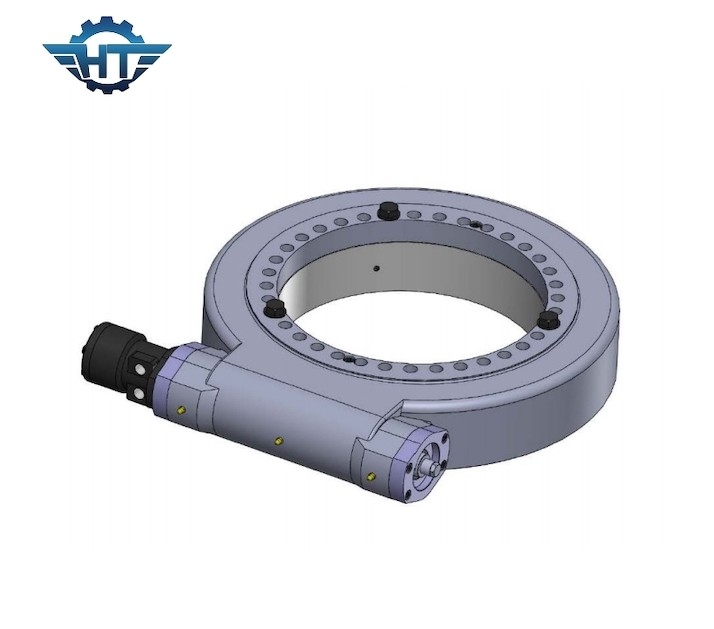

Οριζόντιος που τοποθετείται γυρίζει το κιβώτιο ταχυτήτων Drive με τη ΣΥΝΕΧΉ μηχανή 24V για τους ηλιακούς ιχνηλάτες
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Το γυρίζοντας Drive έχει πολλούς τύπους όπως ο εσωκλειόμενος τύπος, ανοικτός τύπος κατοικίας, κάθετος τύπος, διπλός τύπος άξονα, τύπος υψηλής ακρίβειας, η γυρίζοντας κίνηση τύπων κ.λπ. κίνησης σκουληκιών είναι βασισμένη να γυρίσει φέρων με την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία. Πολλή επιφάνεια επαφών δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
| Πρότυπο: | SE5 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 600 N.m |
| Ροπή στιγμής κλίσης | 6 Κ N.m | Κράτημα της ροπής | 9.2 Κ N.m |
| Στατική αξονική εκτίμηση | 68 KN | Στατική ακτινωτή εκτίμηση | 27 KN |
| Δυναμική αξονική εκτίμηση | 34 KN | Δυναμική ακτινωτή εκτίμηση | 14 KN |
| Αναλογία εργαλείων | 37:1 | Αποδοτικότητα | 40% |
Συνιστώμενη γυρίζοντας κίνηση
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
| 5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
| 7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
| 9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
| 12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
| 17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
| 25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Τα κύρια πλεονεκτήματα των γυρίζοντας κινήσεων SE
1. Περιστροφή 360 βαθμοί
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Το λίπος είχαν γεμίσει πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
8. Υψηλή ροπή κλίσης, κατάλληλη για την οριζόντια εγκατάσταση
