Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 1750Nm |
| Κράτημα της ροπής: | 13200Nm | Ροπή κλίσης: | 7000Nm |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | Η κατακόρυφος γυρίζει το κιβώτιο ταχυτήτων σκουληκιών φακέλων Drive,Η κατακόρυφος γυρίζει το Drive για την καταδίωξη ήλιων,VE7 κάθετος ηλιακός γυρίζει το Drive |
||

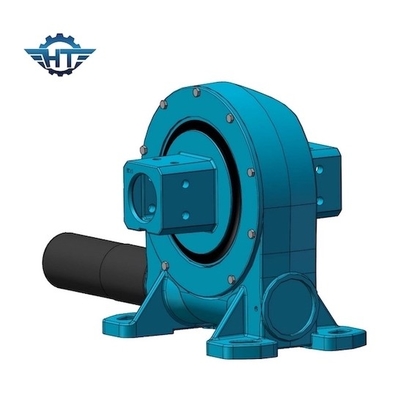

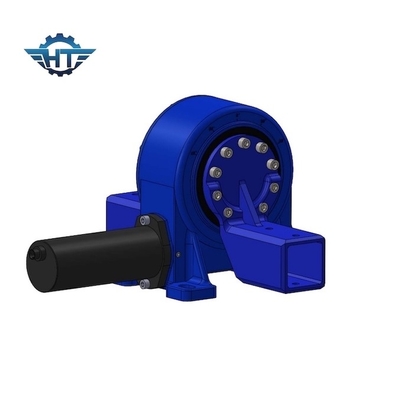

VE7 η κατακόρυφος γυρίζει το Drive, κιβώτιο ταχυτήτων σκουληκιών φακέλων για τα ακολουθώντας συστήματα ήλιων
Το εργαλείο σκουληκιών φακέλων γυρίζει την περιγραφή Drive
Η γυρίζοντας κίνηση έχει το αντίστροφο self-locking χαρακτηριστικό γνώρισμα λόγω της κίνησης εργαλείων σκουληκιών με τα αντίστροφα self-locking χαρακτηριστικά. Αυτό το χαρακτηριστικό γνώρισμα ενισχύει πολύ τη σταθερότητα του παράγοντα λειτουργίας και ασφάλειας των οικοδεσποτών. Έναντι των παραδοσιακών γυρίζοντας προϊόντων, το γυρίζοντας κιβώτιο ταχυτήτων κίνησης είναι εύκολο να εγκατασταθεί, εύκολο να διατηρηθεί, και σώζει το ιδιαίτερο διάστημα εγκαταστάσεων. Τα πλεονεκτήματα είναι τα ακόλουθα:
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. περιστρεφόμενη σειρά 360 βαθμού
3. Τυλίγοντας την κίνηση σκουληκιών μέσα
4. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
5. Self-locking λειτουργία
Τεχνικό φύλλο του πρότυπου γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ναι | 251 |
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
Γλωσσάριο βασικού Paramaters
Ροπή στιγμής κλίσης: Αυτή η ροπή είναι το φορτίο βαρύτητας που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν η πραγματική ροπή είναι μεγαλύτερη από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας κίνηση θα ανατραπεί.
Ακτινωτό φορτίο: Η κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Το φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης, βλέπει επίσης όπως σπασμένη ροπή.
Self-locking: Μόνο όταν υπάρχει φορτίο, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
