Λεπτομέρειες:
|
| Πρότυπο: | SE3 | Μόνος-κλειδαριά: | Ναι |
|---|---|---|---|
| Πιστοποιητικό: | ISO9001, CE | Εξουσιοδότηση: | 5~10 έτη |
| Υλικό: | QT | Εφαρμογή: | Ενιαίο ακολουθώντας σύστημα ήλιων άξονα |
| Χρώμα: | Προσαρμοσμένος | Ακρίβεια: | ≤0.15 |
| Επισημαίνω: | solar tracker drive,solar slew drive |
||

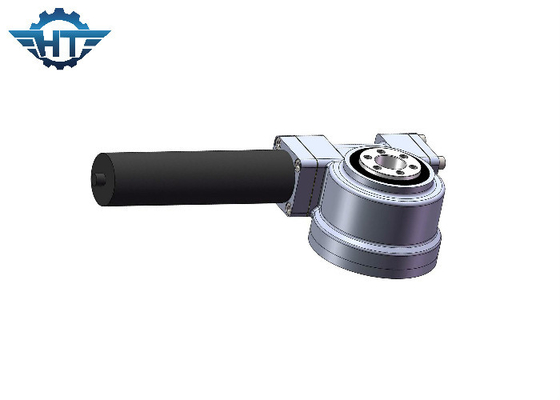

SE3 το ενιαίο σκουλήκι μικρό γυρίζει το εργαλείο Drive για το ενιαίο ακολουθώντας σύστημα ήλιων άξονα
Το ενιαίο σκουλήκι μικρό γυρίζει την περιγραφή Drive
Η γυρίζοντας κίνηση σειράς SE είναι ένα είδος μεγάλης περιστροφικής κίνησης με την ειδική δομή, η οποία μπορεί να αντέξει το μεγάλο αξονικό φορτίο, το ακτινωτό φορτίο και την ανατροπή της στιγμής συγχρόνως. Έχει πολλές λειτουργίες, όπως η υποστήριξη, περιστροφή, οδήγηση, που καθορίζει και ούτω καθεξής. Κατά γενική ομολογία, το γυρίζοντας ρουλεμάν μπορεί να εφαρμοστεί CNC στις μηχανές, τα μηχανήματα κατασκευής, το ρομπότ, τη δορυφορική κεραία, τη ηλιακή ενέργεια, τη αιολική ενέργεια κ.λπ.
Όταν μια γυρίζοντας κίνηση χρησιμοποιείται στη βιομηχανία ηλιακής ενέργειας, οι χρήστες πρέπει να επιλέξουν μια ιδανική σύμφωνα με την πραγματική περιοχή των ηλιακών πλαισίων. η γυρίζοντας κίνηση 3 ίντσας είναι κατάλληλη για ερχομό συστημάτων ηλιακής ενέργειας με το ηλιακό πλαίσιο 3 - 5 τετρ.μέτρων, 7 ίντσα για το ηλιακό πλαίσιο 10-17 τετρ.μέτρο, 9 ίντσα για 18-30 τετρ.μέτρα, 12 ίντσα για 31-45 τετρ.μέτρα, και 14 ίντσα για 46-60 τετρ.μέτρα. Αυτοί παρέχονται για την αναφορά σας. Για τις πιό συγκεκριμένες και αναλυτικές πληροφορίες, παρακαλώ με ελάτε σε επαφή με άμεσα.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εγκατάσταση
Το SE γυρίζει τις κινήσεις μπορεί να τοποθετηθεί σε δύο διαφορετικούς τρόπους, κάθετα ή οριζόντια που είναι βασισμένο στο evalution του επιπέδου προστασίας και τη ζήτηση εγκαταστάσεων του προγράμματος
