Λεπτομέρειες:
|
| Υλικό: | χυτοσίδηρος | Εξουσιοδότηση: | 10 έτη |
|---|---|---|---|
| COem: | Διαθέσιμος | Περιστραφείτε τον τύπο: | Ενιαίος άξονας |
| Χρώμα: | ασημένιο γκρι | Περιοχή εγκατάστασης: | Στέγη και τομέας |
| Χαρακτηριστικό γνώρισμα: | Γρήγορη εγκατάσταση | Μηχανή: | 12V/24V ΣΥΝΕΧΈΣ ΡΕΎΜΑ |
| Επισημαίνω: | slewing drive for solar tracking system,solar tracker drive |
||

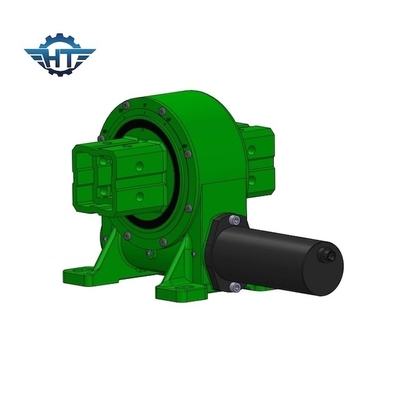

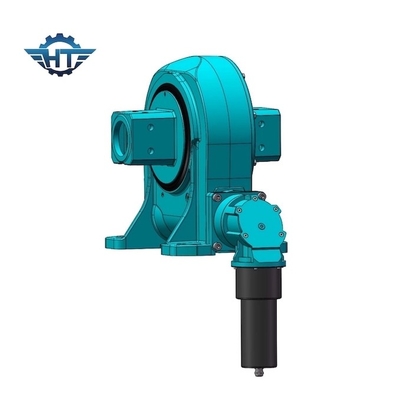

Ηλιακό Drive ιχνηλατών με τον τετραγωνικό σωλήνα για το ηλιακό ακολουθώντας σύστημα σωλήνων 15*15mm
Ηλιακή περιγραφή Drive ιχνηλατών
Η κατακόρυφος γυρίζει την κίνηση θα αφήσει το ενιαίο σύστημα ιχνηλατών άξονα ηλιακό που κινείται προς τον ήλιο προς τον ήλιο διαδρομής στην Ανατολής-Δύσης κατεύθυνση. Το ενιαίο ηλιακό ακολουθώντας σύστημα άξονα είναι κατάλληλο για τα χαμηλότερα γεωγραφικά πλάτη με την υψηλή γωνία ύψους ήλιων. Η αποδοτικότητα ηλεκτρικής παραγωγής της είναι 10~20% υψηλότερο από τη σταθερή καταδίωξη επιτροπής ήλιων. Το ηλιακό ακολουθώντας σύστημα μπορεί να εγκατασταθεί στο έδαφος.
Ενιαίος ηλιακός ιχνηλάτης άξονα συμπεριλαμβανομένου να τοποθετήσει - το υποστήριγμα, ο οριζόντιος άξονας, ο μηχανισμός κίνησης περιστροφής, η συσκευή ανίχνευσης ταχύτητας ανέμου και ο ακολουθώντας ιχνηλάτης άξονα ελεγκτών κ.λπ. ενιαίος ηλιακός έχουν έναν βαθμό ελευθερίας που ενεργεί ως άξονας της περιστροφής.
Τεχνικό φύλλο του πρότυπου γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ναι | 251 |
Χαρακτηριστικά γνωρίσματα
Οι γυρίζοντας κινήσεις μπορούν να εφαρμοστούν στον πολυ-σύνδεσμο, για να υποστηρίξουν το σύστημα σε μια σταθερή μετακίνηση, άριστη στο κόστος, και κατάλληλη για τις εγκαταστάσεις μεγάλων κλιμάκων PV. Είναι ελεύθερο σχέδιο συντήρησης. Η γυρίζοντας κίνησή μας μπορεί αποτελεσματικά να αποτρέψει τη διάβρωση που προκαλείται από την άμμο, τη σκόνη, τη βροχή και το χιόνι. Το Self-locking σχέδιο κάνει ολόκληρο το σύστημα περισσότερη ασφάλεια σε περίπτωση ξαφνικών περιπτώσεων.
