Λεπτομέρειες:
|
| Πρότυπο: | SE9 | ΑΝΑΛΟΓΙΑ ΕΡΓΑΛΕΙΩΝ: | 61:1 |
|---|---|---|---|
| εφαρμογή: | Ηλιακό ακολουθώντας σύστημα | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Πλανητική μηχανή εργαλείων | Πιστοποιητικό: | ISO9001, CE |
| Εγκατάσταση: | Ενιαίος άξονας | Συντήρηση: | Ελεύθερος |
| Χρώμα: | Όπως ζητείται | Σπασμωδική κίνηση: | 0,1 βαθμοί |
| Επισημαίνω: | slewing drive for solar tracking system,solar tracker drive |
||

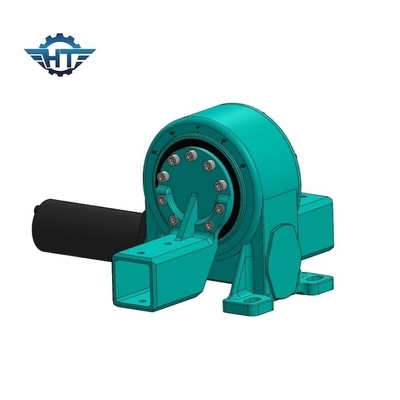

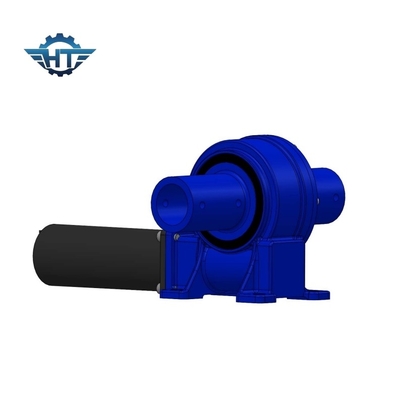

Ο κάθετος ηλιακός ιχνηλάτης γυρίζει το Drive με 24 Vdc την πλανητική μηχανή για το ηλιακό ακολουθώντας σύστημα
Ο κάθετος ηλιακός ιχνηλάτης γυρίζει την περιγραφή Drive
Οι γυρίζοντας κινήσεις έχουν τις περιστρεφόμενες ενότητες είναι συμπαγείς περιστροφικές μονάδες που ενσωματώνονται σε μια κατοικία χυτοσιδήρου που περιέχει ένα γυρίζοντας δαχτυλίδι με ένα εργαλείο. Το εργαλείο περιστρέφεται το γυρίζοντας δαχτυλίδι με τη μεγάλη ακρίβεια και επιτρέπει την ομαλή περιστροφή και τη μέγιστη προσπάθεια. Το γυρίζοντας Drive έχει πολλούς τύπους όπως ο εσωκλειόμενος τύπος, ανοικτός τύπος κατοικίας, κάθετος τύπος, διπλός τύπος άξονα, τύπος υψηλής ακρίβειας, η γυρίζοντας κίνηση τύπων κ.λπ. κίνησης σκουληκιών είναι βασισμένη να γυρίσει φέρων με την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία. Πολλή επιφάνεια επαφών δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
Το SE γυρίζει το φύλλο στοιχείων Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
| 5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
| 7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
| 9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
| 12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
| 17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
| 25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Γυρίζοντας πλεονεκτήματα Drive
1. Περιστροφή 360 βαθμοί
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Το λίπος είχαν γεμίσει πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
8. Υψηλή ροπή κλίσης, κατάλληλη για την οριζόντια εγκατάσταση
