Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 31:1~150:1 | Άξονας: | Κάθετος ενιαίος άξονας |
|---|---|---|---|
| Τόπος καταγωγής: | Changzhou, Κίνα | Δομή: | Σκουλήκι και Εργαλεία |
| Κύκλος ζωής: | 30 έτη | Χρώμα: | RAL9006 |
| Χρήση: | Ηλιακά Ιχνηλάτες | Προστατεύστε το χαρακτηριστικό γνώρισμα: | IP66 |
| Επισημαίνω: | solar tracker drive,slewing drive for solar tracking system |
||

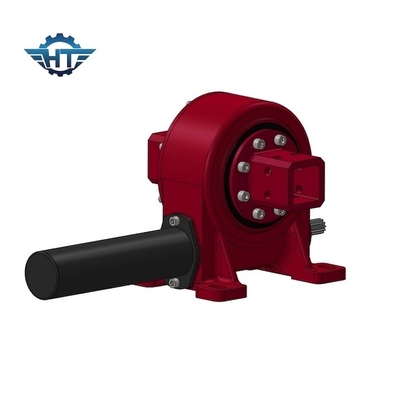

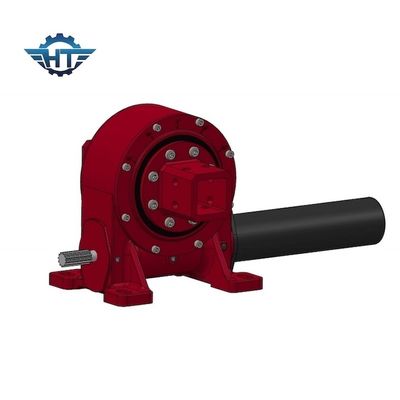

Ηλιακό ανιχνευτικό με κινητήρα πλανητικής ταχύτητας 24VDC
Περιγραφή της τροχιάς του σκουληκιού
Η κινητήρα οριζόντιας στροφής με έναν μόνο άξονα είναι ένα κρίσιμο συστατικό τόσο του συστήματος ηλιακής παρακολούθησης με έναν μόνο άξονα όσο και του συστήματος ηλιακής παρακολούθησης με δύο άξονες.Αιολική ενέργεια κλπ..
Ένας ανιχνευτής με έναν άξονα κατευθύνει τις φωτοβολταϊκές μονάδες κατά μήκος ενός άξονα περιστροφής, κινούμενοι οριζόντια από ανατολικά προς δυτικά καθώς ο ήλιος κινείται.Η μετακίνηση αυτών των φωτοβολταϊκών μονάδων απαιτεί από τον μειωτή να προσφέρει τόσο φορτωτική όσο και περιστροφική ροπή something κάτι που μόνο μια εξαιρετικά εξειδικευμένη κίνηση περιστροφής μπορεί να προσφέρειΟι ρυμουλκήσεις που εφαρμόζονται με τροχούς στροφής που εμπλέκουν μεγαλύτερο αριθμό δοντιών στη γραμμή διαχωρισμού του δαχτυλιδιού ταχυτήτων θα προσφέρουν το μέγιστο ποσό αντοχής, αντοχής και απόδοσης.Αυτό εξασφαλίζει ότι ο εντοπιστής έχει τη μεγαλύτερη δυνατή διάρκεια ζωής στο πεδίο με το μικρότερο χρονικό διάστημα στάσης ή κόστος συντήρησης.
Οι διπλής άξονας ιχνηλατητές περιστρέφονται από πλευρά σε πλευρά και προς τα πάνω και προς τα κάτω, επιτρέποντας ακόμη πιο ακριβή παρακολούθηση της κίνησης του ήλιου.Δεδομένου ότι χρησιμοποιούν δύο βαθμούς ελευθερίας, η χρήση ισχυρών και ισχυρών κινητήρων στροφής είναι ακόμη πιο σημαντική για αξιόπιστη και συνεχή λειτουργία στο πεδίο.
Παραμέτρους επιδόσεων του μοντέλου VE
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ίντσες. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Πλεονεκτήματα
1. περιστροφή 360 μοίρες
2Ο κινητήρας κίνησης συνδέεται με την αριστερή ή την δεξιά πλευρά
3Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμίζεται η ανοικτή θέση του γρανάζιου· αυτή έχει ήδη οριστεί από τον κατασκευαστή πριν από την εγκατάσταση.
4Το λάδι είχε γεμίσει πριν το εργοστάσιο.
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Ορθολογική χρήση του χώρου
6Η ταχύτητα είναι αυτοκλειδωτική, επομένως δεν απαιτείται φρένο.
7- Εύκολη και άπταιστη μέθοδος εκκίνησης και διακοπής
8. Υψηλή ροπή κλίσης, κατάλληλη για οριζόντια εγκατάσταση
