Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7 ίντσες |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
| Κράτημα της ροπής: | 13500 NM | Ροπή κλίσης: | 13200 NM |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | Ο ηλιακός ιχνηλάτης μηχανών εργαλείων γυρίζει το Drive,2000 ο ηλιακός ιχνηλάτης NM γυρίζει το Drive,SDE 7 ίντσες ηλιακό γυρίζει το Drive |
||

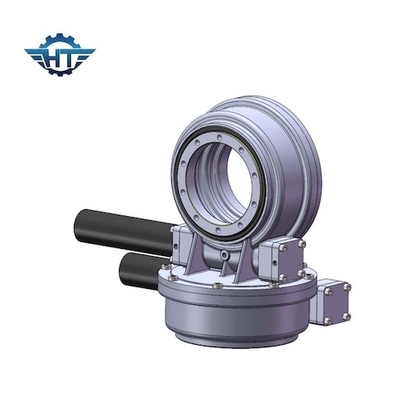

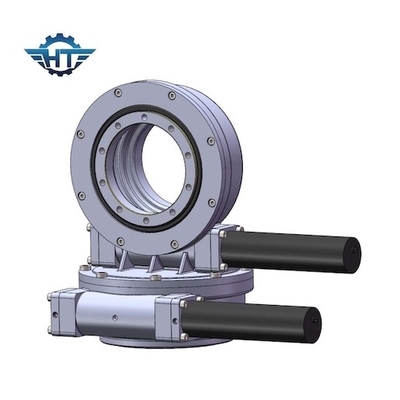

24VDC ο ηλιακός ιχνηλάτης μηχανών εργαλείων γυρίζει το Drive για το διπλό ηλιακό ακολουθώντας σύστημα άξονα
Ο ηλιακός ιχνηλάτης γυρίζει την περιγραφή Drive
Ο ηλιακός ιχνηλάτης που ο διπλός άξονας γυρίζει την κίνηση είναι τέλεια λύση στις διπλές εφαρμογές καταδίωξης άξονα ηλιακές.
Ο διπλός άξονας γυρίζει την κίνηση έχει τρεις λύσεις τύπων με να γυρίσουν τις κινήσεις:
Γενικά, για την εύκολη δομή υποστηριγμάτων, το sde γυρίζει την κίνηση θα ήταν η τέλεια λύση, αλλά άλλα τα δύο είναι επίσης πολύ δημοφιλή.
SDE7 γυρίστε τα Drive που εφαρμόζονται στο ακολουθώντας σύστημα PV
| Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 12V/24V μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
| Τετραγωνικό μέτρο ηλιακών συστημάτων | 30 ㎡ |
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
