Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 31:1 | Κανονική ροπή παραγωγής: | 533 Nm |
|---|---|---|---|
| Τόπος καταγωγής: | Changzhou, Κίνα | Κράτημα της ροπής: | 7000 Nm |
| Ροπή κλίσης: | 744 Nm | Εκτιμημένη ροπή παραγωγής: | 0,065 σ.α.λ |
| Χρήση: | Κεκλιμένο ηλιακό σύστημα παρακολούθησης | Προστατεύστε το χαρακτηριστικό γνώρισμα: | IP66 |
| Επισημαίνω: | solar tracker drive,solar slew drive |
||

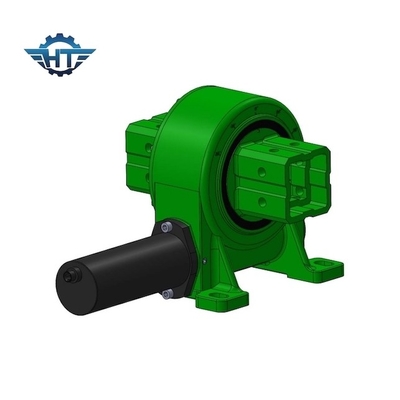

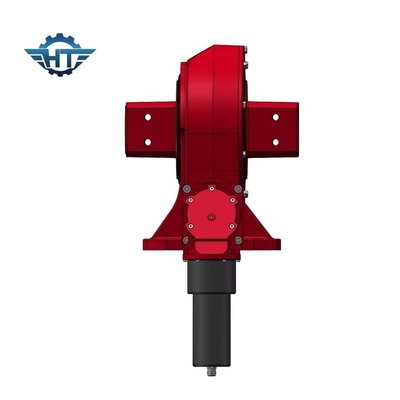

3 ιντσών IP66 Μικρή οδήγηση με 24VDC πλανητικό κινητήρα μετατροπής για κεκλιμένο σύστημα παρακολούθησης ηλιακής ενέργειας
Περιγραφή της μικρής οδήγησης οδήγησης
Το σύστημα οδήγησης είναι μια συμπαγή κατασκευασμένη μονάδα που αποτελείται από ένα σκουλήκι, ταχύτητα, βάση, σπίτι, ρουλεμάν και άλλα αξεσουάρ.
Οι κινητήρες SE μας προσφέρουν ένα περίβλημα με βαθμολογία IP66 που προσφέρει σχεδόν πλήρη προστασία από τα σωματίδια του περιβάλλοντος όπως σκόνη, βρωμιά, άμμο, ακόμη και νερό.Το εξοπλισμό δοκιμών μας εξασφαλίζει τα προϊόντα μας ένα πεδίο 30 ετών
Για μια ζωή.
Παραμέτρους επιδόσεων του μοντέλου VE
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ίντσες. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Διαφορετικοί κινητήρες (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servo και stepper) μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις του πελάτη.
Μηχανή συνεχούς ρεύματος
1. Υιοθετήστε διπλή δομή υποστήριξης για τον άξονα εξόδου, έτσι ώστε η μέγιστη ροπή του κιβωτίου ταχυτήτων να αυξηθεί πολύ.
2Ο ηλιακός τροχός και ο πλανητικός τροχός συνδέονται με σπλιν που αυξάνουν τη μέγιστη ροπή του κιβωτίου ταχυτήτων και παρατείνουν τη διάρκεια ζωής.
3Χρησιμοποιούμε ελικοειδή μηχανήματα στο στάδιο εισόδου που κάνουν τον θόρυβο χαμηλό και λειτουργούν ομαλά σε υψηλές ταχύτητες.Το εσωτερικό δαχτυλίδι είναι ξεχωριστό έτσι ώστε να μπορούμε να κάνουμε περισσότερη αναλογία και το σχέδιο είναι ευέλικτο.Το κιβώτιο ταχυτήτων και ο κινητήρας τοποθετούνται από μια δέσμη σταθεροποίησης με βίδα στον άξονα, γεγονός που αυξάνει την ακρίβεια αντιστοίχισης και μειώνει τον θόρυβο.
4. Χρησιμοποιούμε ελαστικό ελαστικό στο εσωτερικό του πλανητικού τροχού. Χρησιμοποιούμε ελαστικό ελαστικό αντί για ελαστικό συρρίκνωσης, έτσι ώστε η διάρκεια ζωής του κιβωτίου ταχυτήτων να είναι πολύ μεγαλύτερη.
5- διπλή δομή στήριξης· εσωτερική άλεση στο εσωτερικό τρυπάνι των πλανητικών γρανάζων, με αποτέλεσμα το εσωτερικό τρυπάνι να είναι στρογγυλό λιγότερο από 0,003 mm· λειτουργία με κυλίνδρωση αντί για ολιστική λειτουργία·Ηλεκτρονική μέθοδος εκτόξευσηςΗ υιοθέτηση όλων αυτών των τεχνολογιών εξασφαλίζει την εξαιρετικά ήσυχη και σταθερή λειτουργία και μακρά διάρκεια ζωής άνω των 10000 ωρών.www
