Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7» |
|---|---|---|---|
| Εκτιμημένη ροπή παραγωγής: | 2000 NM | Ροπή κλίσης: | 13200 NM |
| Κράτημα της ροπής: | 13500 NM | Αναλογία εργαλείων: | 57:1 |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Αξονικό φορτίο: | kN 34 | Ακτινικό Φορτίο: | 58 kN |
| Επισημαίνω: | Ο διπλός άξονας ηλιακός γυρίζει το Drive,SDE7 ηλιακός γυρίστε το Drive,Ηλιακός γυρίστε το Drive με το πλανητικό κιβώτιο ταχυτήτων |
||

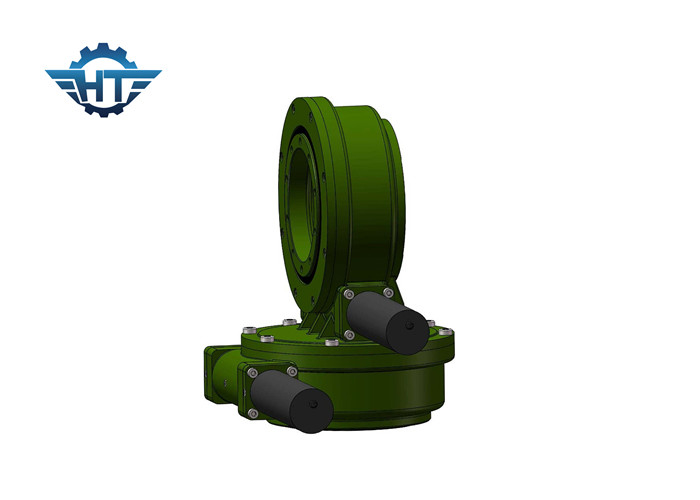

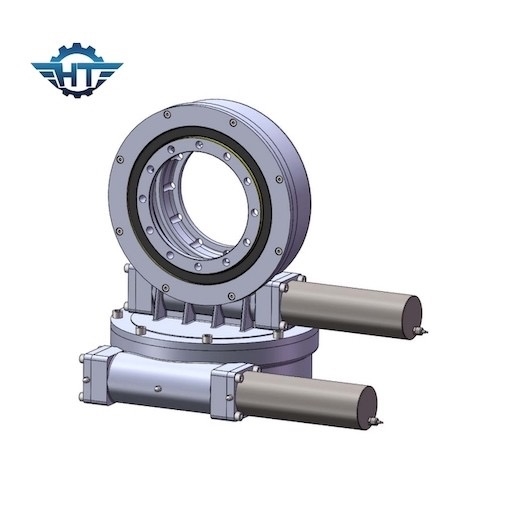

SDE7 ο διπλός άξονας ηλιακός γυρίζει το Drive με το πλανητικό κιβώτιο ταχυτήτων για το ηλιακό ακολουθώντας σύστημα
Ο διπλός άξονας ηλιακός γυρίζει την περιγραφή Drive
SDE7 η διπλή γυρίζοντας κίνηση άξονα είναι τέλεια για τις καταστάσεις που διαδρομή ανάγκης προς τον ήλιο όλη την ώρα από την ανατολή στο ηλιοβασίλεμα. Μπορεί να αυξήσει την ικανότητα ενεργειακής παραγωγής. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους διπλούς ηλιακούς ιχνηλάτες άξονα, μπορεί επίσης ισχύων στα πιάτα δορυφόρων και ραντάρ, μηχανές που χρειάζονται την κίνηση 360 βαθμών και στις δύο κατευθύνσεις.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Χαρακτηριστικά γνωρίσματα
1. Τυλίγοντας την κίνηση σκουληκιών μέσα
2. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
3. Self-locking λειτουργία
4. Μπορέστε να αντιστοιχηθείτε το διαφορετικό είδος μηχανών
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Εφαρμογή
Οι γυρίζοντας κινήσεις μπορούν να χρησιμοποιηθούν για ένα ευρύ φάσμα των εφαρμογών. Οι τομείς της επέκτασης κυμαίνονται από τους εκσκαφείς και τους γερανούς, υπαίθρια μεταλλεία και ανεμοστρόβιλοι, ως την κεραία. Άλλοι τομείς της εφαρμογής περιλαμβάνουν την εφαρμοσμένη μηχανική και το ηλιακό ακολουθώντας σύστημα.
