Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7» |
|---|---|---|---|
| Τυποποιημένο χρώμα: | RAL 9006 | Αναλογία εργαλείων: | 57:1 |
| Εκτιμημένη ροπή παραγωγής: | 2000 NM | Κράτημα της ροπής: | 13500 NM |
| Ροπή κλίσης: | 13200 NM | Αποδοτικότητα: | 40% |
| Αξονικό φορτίο: | kN 34 | Ακτινικό Φορτίο: | 58 kN |
| Επισημαίνω: | 2000 NM ηλιακός γυρίστε το Drive,Η πλανητική μηχανή εργαλείων ηλιακή γυρίζει το Drive,Το ηλιακό ακολουθώντας σύστημα γυρίζει το Drive |
||

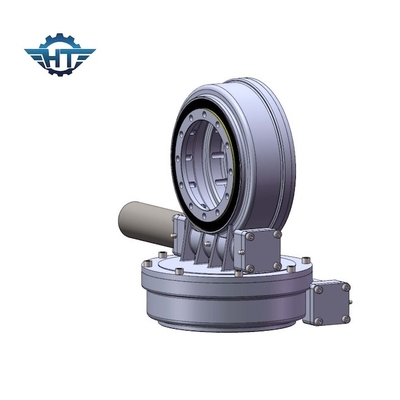

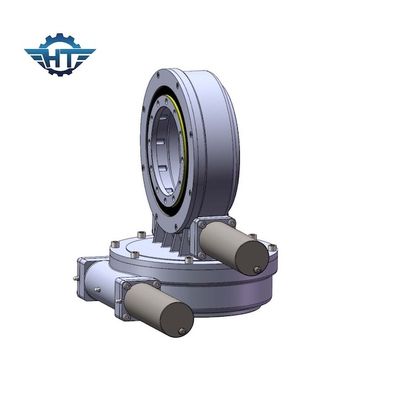

Ο διπλός άξονας ηλιακός γυρίζει το Drive με την πλανητική μηχανή εργαλείων για το ηλιακό ακολουθώντας σύστημα
Ο διπλός άξονας ηλιακός γυρίζει την περιγραφή Drive
Οι γυρίζοντας κινήσεις του Hangtuo παρέχουν μια μεγάλη αναλογία σε ένα ενιαίο στάδιο της συνοδόντωσης τροχών, που βελτιστοποιείται για το βάρος εναντίον της απόδοσης. Τα ρουλεμάν και τα εργαλεία συγκεντρώνονται σε ένα χαμηλός-σχεδιάγραμμα, μόνος-που διατηρεί, και έτοιμος--εγκαθιστούν την κατοικία, επιτρέποντας στο προϊόν για να αντιδράσουν σε όλες τις αξονικές και ακτινωτές δυνάμεις, και προκύπτων στις στιγμές κλίσης που δημιουργούνται στις πιό προκλητικές εφαρμογές. Αυτά τα ιδιαίτερα-προσαρμόσιμα προϊόντα χαρακτηρίζουν επίσης την ισχυρή αντίσταση κλονισμού, τη μακράς διαρκείας απόδοση, την ομαλή περιστροφή, τη φέρουσα προστασία, και τις σφραγισμένες επιλογές κίνησης. Όλα τα τεχνικά οφέλη, που συνδυάζονται με τα βιομηχανία-οδηγώντας ποιοτικά πρότυπα, κάνουν τα προϊόντα Hangtuo τους ιδανικούς υποψηφίους για τις απόδοση-κρίσιμες, βαρέων καθηκόντων αιτήσεις.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Γυρίστε την αρχή εργασίας Drive
Το σκουλήκι οδηγείται από τη μηχανή, η οποία οδηγεί το εξωτερικό δαχτυλίδι του γυρίζοντας δαχτυλιδιού για να περιστραφεί η εξωτερική παραγωγή δαχτυλιδιών που η ροπή μέσω της φλάντζας και του εσωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού καθορίζεται στην κατοικία. Η γυρίζοντας κίνηση έχει αντίστροφος self-locking λόγω της κίνησης εργαλείων σκουληκιών με τα αντίστροφα self-locking χαρακτηριστικά.
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
