Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 31:1 | Τύπος: | Εσωκλειόμενος |
|---|---|---|---|
| Εφαρμογή: | Ηλιακή ενέργεια | Οδηγός: | όπως ζητείται |
| Βαθμός IP: | IP66 | Χρώμα: | Πορτοκάλι |
| Αποτελεσματικότητα: | 40% | Σπασμωδική κίνηση: | 0,1 βαθμός |
| Επισημαίνω: | solar tracker drive,slewing drive for solar tracking system |
||

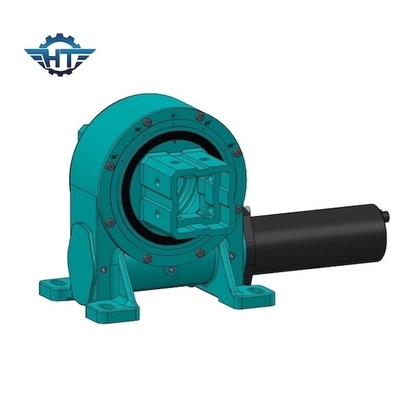

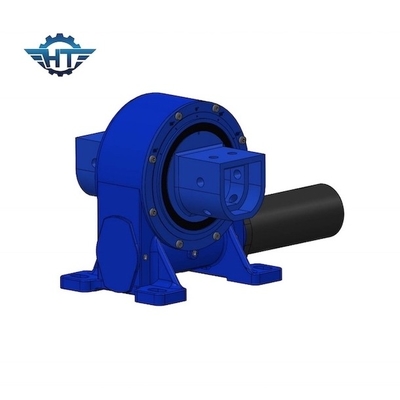

Σημερινή τροχιά σκουληκιού Μία άξονα Μικρή κίνηση, Ηλιακή κίνηση με ακρίβεια 0,1 βαθμού
Περιγραφή της κάθετης οδήγησης
Ο ηλιακός ανιχνευτής πρέπει να έχει ομαλή, αργή και σταθερή κίνηση.Αυτές οι απαιτήσεις μπορούν να επιτευχθούν με ειδικά σχεδιασμένους οδηγούς, γνωστούς ως οδηγοί στροφής..
Ακριβότητα: 0,1 βαθμός
Διαθέσιμα: 3 ίντσες - 12 ίντσες
Οριζόντια εγκατάσταση
Συνιστάται η τοποθέτηση των τροχών στροφής ανάποδα στον άξονα του αζιμούτου σε εφαρμογές ηλιακής ενέργειας για καλύτερη προστασία και προσθήκη προστασίας για τον άξονα ανόδου.οι κατευθύνσεις τοποθέτησης βασίζονται στην αξιολόγηση του επιπέδου προστασίας και πρέπει να είναι καλύτερες για καλύτερη προστασία..
Ψηλή εγκατάσταση
Για τις άλλες εφαρμογές, οι κινητήρες στροφής που αναφέρονται στην προσαρμοσμένη έλξη πρέπει να τοποθετούνται προς τα πάνω σε εφαρμογές ηλιακής ενέργειας για καλύτερη προστασία.οι κατευθύνσεις τοποθέτησης βασίζονται στην αξιολόγηση του επιπέδου προστασίας και πρέπει να είναι καλύτερες για καλύτερη προστασία..
Παραμέτρους επιδόσεων του μοντέλου VE
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ίντσες. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Χαρακτηριστικά
1Με την υιοθέτηση ελαστικού ελαστικού ως βασικό του συστατικό, η κίνηση ελαστικού μπορεί να αντέξει την αξιωτική δύναμη, την ακτινική δύναμη και τη στιγμή κλίσης ταυτόχρονα.
2Η οδήγηση με σλίβινγκ εφαρμόζεται ευρέως σε μονωτικά ρυμουλκούμενα, σε όλους τους τύπους γερανού, σε εναέρια πλατφόρμα εργασίας, σε συστήματα παρακολούθησης ηλιακής ενέργειας και σε συστήματα αιολικής ενέργειας.
3Ηλεκτρικά κιβώτια ταχυτήτων και πλανητικά κιβώτια ταχυτήτων μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις του πελάτη.
4Η οδήγηση με στροφή έχει το πλεονέκτημα της εξοικονόμησης χώρου στις εγκαταστάσεις, της μέγιστης χωρητικότητας φορτίου σε ένα συμπαγές σχεδιασμό, της εκτεταμένης διάρκειας ζωής, των μειωμένων δαπανών συντήρησης κλπ.
