Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 31:1 | Χρήση: | Ηλιακοί ιχνηλάτες |
|---|---|---|---|
| Κανονική ροπή παραγωγής: | 533 NM | Τόπος καταγωγής: | Changzhou, Κίνα |
| Κράτημα της ροπής: | 7000 NM | Ροπή κλίσης: | 744 Nm |
| Εκτιμημένη ροπή παραγωγής: | 0,065 σ.α.λ | Προστατεύστε το χαρακτηριστικό γνώρισμα: | IP66 |
| Επισημαίνω: | Ο ηλιακός ιχνηλάτης γυρίζει το Drive εσωκλειόμενο,24VDC ο ηλιακός ιχνηλάτης γυρίζει το Drive,Ο ηλιακός ιχνηλάτης αισθητήρων αιθουσών γυρίζει το Drive |
||

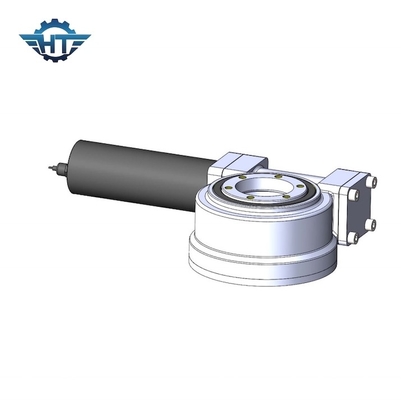

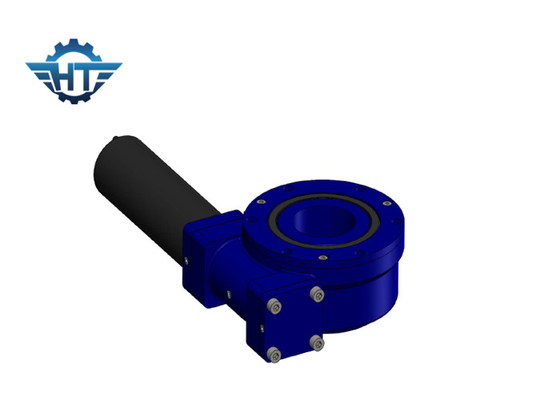

SE3 ο εσωκλειόμενος ηλιακός ιχνηλάτης γυρίζει το Drive με τους πλανητικούς αισθητήρες μηχανών και αιθουσών εργαλείων 24VDC
Ο εσωκλειόμενος ηλιακός ιχνηλάτης γυρίζει την περιγραφή Drive
Το κιβώτιο ταχυτήτων κίνησης σκουληκιών είναι κατάλληλο για τις εφαρμογές που απαιτούν την αργή περιστροφή με μια συνεχή ή κυκλική μετακίνηση ικανή τα συνδυασμένα φορτία. Το προϊόν είναι με τις τυποποιημένες διαστάσεις για την ένωση μιας ηλεκτρικής ή υδραυλικής μηχανής καθώς επίσης και την ένωση ολόκληρου ενός συστήματος με τον εξοπλισμό.
Λόγω της πυκνότητας, της υψηλής ακαμψίας του και άλλων αναφερθε'ντων πλεονεκτημάτων, ένα σύστημα κίνησης σκουληκιών χρησιμοποιείται στον ποικίλο εξοπλισμό όπως οι κινητές πλατφόρμες συνελεύσεων, δορυφορικό σύστημα, υδραυλικοί γερανοί φόρτωσης στα οχήματα μεταφορών, μικροί θαλάσσιοι γερανοί, με δυνατότητα επέκτασης περιστρεφόμενες σκάλες, στις μονάδες ροδών των μεγάλων θαλασσίων πυών μεταφορέων.
Γυρίστε το σύστημα κίνησης σκουληκιών είναι μια συμπαγώς κατασκευασμένη μονάδα που αποτελείται από ένα γυρίζοντας δαχτυλίδι, ένα πιάτο βάσεων και ένα σκουλήκι. Αυτή η μονάδα φέρνει τα πλεονεκτήματα ενός γυρίζοντας δαχτυλιδιού και ενός σκουληκιού σε μια μονάδα.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Παρατηρήσεις
1. Οι διαφορετικές μηχανές (εναλλασσόμενο ρεύμα, συνεχές ρεύμα, και υδραυλικός) μπορούν να σχεδιαστούν σύμφωνα με την απαίτηση του πελάτη.
2. Ο άξονας απέναντι από τη μηχανή μπορεί να επιλέξει να είναι κεφάλι δεκαεξαδικού ή όχι κεφάλι δεκαεξαδικού.
Προδιαγραφή ΣΥΝΕΧΩΝ μηχανών
1. Υιοθετήστε τη διπλή ενισχυτική δομή για τον άξονα παραγωγής έτσι ώστε η ανώτατη ροπή του κιβωτίου ταχυτήτων αυξάνεται πολύ.
2. Η ρόδα ήλιων και η πλανητική ρόδα συνδέονται με το αυλακώνω που αυξάνει την ανώτατη ροπή του κιβωτίου ταχυτήτων και μακραίνει τη ζωή.
3. Χρησιμοποιούμε το ελικοειδές εργαλείο στο στάδιο εισαγωγής που κάνουν το θόρυβο το χαμηλό anf που οργανώνεται ομαλά στη υψηλή ταχύτητα. Το εσωτερικό δαχτυλίδι εργαλείων είναι χωρισμένο έτσι ώστε μπορούμε να κάνουμε περισσότερη αναλογία και το σχέδιο είναι εύκαμπτο. Το κιβώτιο ταχυτήτων και η μηχανή βρίσκονται από μια αποτύπωση ραφών από τη βίδα σε αξονικό που αυξάνει την ταιριάζοντας με ακρίβεια και μειώνει το θόρυβο.
4. Χρησιμοποιούμε τον κυλώντας κάτοχο καρφιτσών μέσα στην πλανητική λείανση καρφιτσών κυλίσματος χρήσης wheel.we αντί της ολίσθησης της λείανσης έτσι η ζωή του κιβωτίου ταχυτήτων είναι πολύ μακρύτερη.
5. Διπλή ενισχυτική δομή Η εσωτερική λείανση σε εσωτερικό άντεξε των πλανητικών εργαλείων κάνοντας τον εσωτερικό άντεξε τη στρογγυλάδα λιγότερο από 0.003mm τρέξιμο με το κύλισμα αντί της ολίσθησης HRC60 ξύσιμο ακρίβειας επιφάνειας εργαλείων Η υιοθέτηση όλων αυτών technoligies εξασφαλίζει την έξοχη ήρεμη και σταθερή λειτουργία και έναν μακράς διαρκείας χρόνο πάνω από 10000 ώρες.
