Λεπτομέρειες:
|
| Τύπος: | ενιαίο γυρίζοντας Drive άξονα | Κατηγορία ασφάλειας: | IP65 |
|---|---|---|---|
| Πιστοποίηση: | ISO9001, CE | Προστατεύστε το χαρακτηριστικό γνώρισμα: | Εσωκλειόμενος |
| Υλικό: | QT | Εξουσιοδότηση: | 5~10 έτη |
| Μέγεθος: | 3 ίντσες σε 25 ίντσες | Εφαρμογή: | Ακολουθώντας σύστημα ήλιων |
| Επισημαίνω: | slewing drive for solar tracking system,slew drive for solar tracker |
||

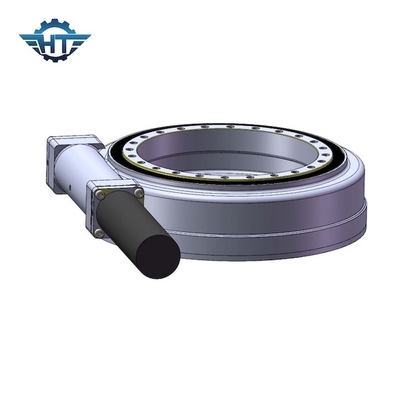

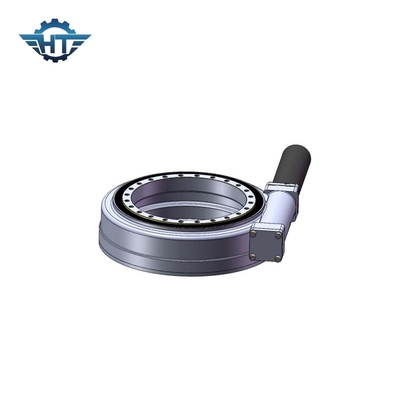

Αντιοξειδωτικά C4 ηλιακά γυρίζουν το Drive με συνδεμένη την αίθουσα μηχανή για το ακολουθώντας σύστημα ήλιων
Ηλιακός γυρίστε την περιγραφή Drive
Το μηχανικό σχέδιο του ιχνηλάτη πρέπει να λάβει υπόψη τη μέγιστη μετατόπιση του ήλιου κατά τη διάρκεια του θερινού solstice (η μέγιστη γωνία όφσετ μεταξύ των αξόνων). Ο επίπεδος ενιαίος ιχνηλάτης άξονα ή ο πολικός ιχνηλάτης άξονα (πλάγιος ενιαίος άξονας), η μέγιστη γωνιακή κίνηση συνήθως δεν υπερβαίνει ή 120°.
Το μηχανικό σχέδιο δομών γυρίζει την κίνηση πρέπει να είναι στενά και ασφαλώς, λαμβάνοντας υπόψη τη θερμική επέκταση του μετάλλου και τη σωστή εγκατάσταση γυρίστε την κίνηση.
Στην περίπτωση της λογικής μηχανικής ένδυσης, της απώλειας πίεσης αέρα και της υλικής υποτίμησης, το ακολουθώντας σύστημα μπορεί να εγγυηθεί την περίοδο χρήσης 25 ετών. Συγχρόνως, προκειμένου να προστατευθεί η μακριά ζωή υπηρεσιών, όλα τα μέρη γυρίζουν την ανάγκη κίνησης να επιμεταλλώσουν με ηλεκτρόλυση ή άλλη αντιοξειδωτική επεξεργασία επιφάνειας.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Οδηγίες εγκατάστασης
Οι γυρίζοντας κινήσεις σειράς SE εγκαθίστανται γενικά οριζόντια. Και συστήνουμε επίσης να εγκαταστήσουμε οριζόντια να εξετάσουμε την απόδοση των γυρίζοντας κινήσεων.
