Λεπτομέρειες:
|
| Τύπος: | VE8 γυρίζοντας Drive | Τόπος καταγωγής: | Changzhou, Κίνα |
|---|---|---|---|
| Λειτουργία: | Αυξήστε τη ροπή | Πιστοποίηση: | ISO9001, CE |
| Προστασία: | Εσωκλειόμενο σπίτι IP66 | Υλικό: | QT |
| Εξουσιοδότηση: | 10 έτη | Μέγεθος: | 3 ίντσες σε 25 ίντσες |
| Επισημαίνω: | slewing drive for solar tracking system,solar tracker drive |
||

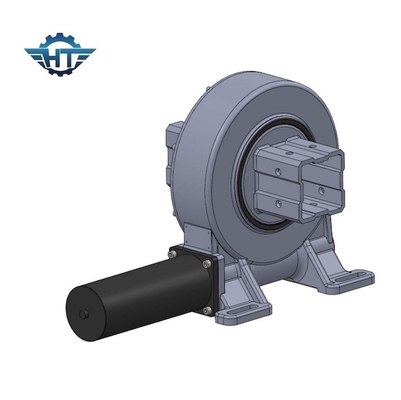

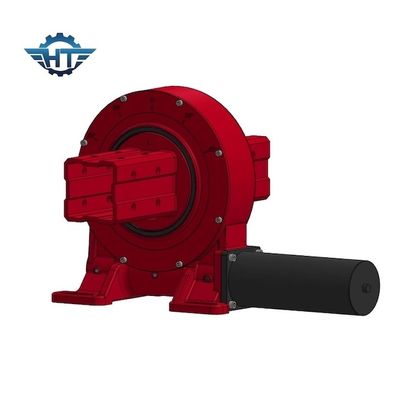

Ο κάθετος ηλιακός ιχνηλάτης γυρίζει το Drive με το σκουλήκι φακέλων για την ηλιακή ανανεώσιμη ενέργεια
Ο ηλιακός ιχνηλάτης γυρίζει την περιγραφή Drive
Το γυρίζοντας δαχτυλίδι, γνωστό επίσης όπως τα γυρίζοντας ρουλεμάν ή ρουλεμάν περιστροφικών πλακών, είναι ένα μεγάλο ρουλεμάν που είναι σε θέση να στηρίξει το πιό αξονικό φορτίο, το ακτινωτές φορτίο και τη στιγμή κλίσης. Είναι τα ουσιαστικά μέρη μετάδοσης μηχανημάτων. Έχει τα εσωτερικά και εξωτερικά τμήματα δαχτυλιδιών, κυλίσματος και άλλου.
Κάποιος μπορεί να εξετάσει τη γυρίζοντας κίνηση ως κιβώτιο ταχυτήτων επειδή τα τμήματα κινήσεων πυρήνων είναι να γυρίσουν άξονας συμπεριφοράς και σκουληκιών. Αποτελείται επίσης από τα βοηθητικά συστατικά όπως οι σφραγίδες, η κατοικία, και η μηχανή. Δεδομένου ότι μια πηγή ισχύος, γυρίζει η μηχανή κίνησης είναι συνήθως μηχανή ΣΥΝΕΧΩΝ πλανητική εργαλείων, ΣΥΝΕΧΕΣ stepper μηχανή, η υδραυλική μηχανή εναλλασσόμενου ρεύματος μηχανών κ.λπ. εργαλείων εναλλασσόμενου ρεύματος χρησιμοποιείται κυρίως στα μηχανήματα κατασκευής ως σύστημα κίνησης δύναμης. Δεδομένου ότι το τμήμα πυρήνων γυρίζει την κίνηση δαχτυλιδιών, να γυρίσει την κίνηση μπορεί εύκολα να αντισταθεί τις αξονικές και ακτινωτές δυνάμεις.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Γυρίζοντας αρχή εργασίας Drive
Το σκουλήκι οδηγείται από τη μηχανή, η οποία οδηγεί το εξωτερικό δαχτυλίδι του γυρίζοντας δαχτυλιδιού για να περιστραφεί η εξωτερική παραγωγή δαχτυλιδιών που η ροπή μέσω της φλάντζας και του εσωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού καθορίζεται στην κατοικία.
Η γυρίζοντας κίνηση έχει αντίστροφος self-locking λόγω της κίνησης εργαλείων σκουληκιών με τα αντίστροφα self-locking χαρακτηριστικά. Αυτό το χαρακτηριστικό γνώρισμα ενισχύει πολύ τη σταθερότητα του παράγοντα λειτουργίας και ασφάλειας των οικοδεσποτών. Έναντι των παραδοσιακών προϊόντων ταλάντευσης, το γυρίζοντας κιβώτιο ταχυτήτων κίνησης είναι εύκολο να εγκατασταθεί, εύκολο να διατηρηθεί, και σώζει το ιδιαίτερο διάστημα εγκαταστάσεων.
