Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 31:1 | Κανονική ροπή παραγωγής: | 533 NM |
|---|---|---|---|
| Κράτημα της ροπής: | 7000 NM | Ροπή κλίσης: | 744 Nm |
| Εκτιμημένη ροπή παραγωγής: | 0,065 σ.α.λ | Χρήση: | Μίνι ηλιακοί ιχνηλάτες |
| MOQ: | 1 κομμάτι | κατηγορία προστασίας: | IP66 |
| Επισημαίνω: | Πλανητικό γυρίζοντας Drive ιχνηλατών μηχανών ηλιακό,3 ίντσες μικρός γυρίστε το Drive,3 ίντσες υδραυλικός γυρίστε την κίνηση |
||

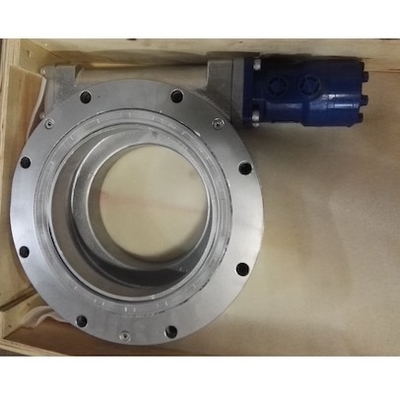

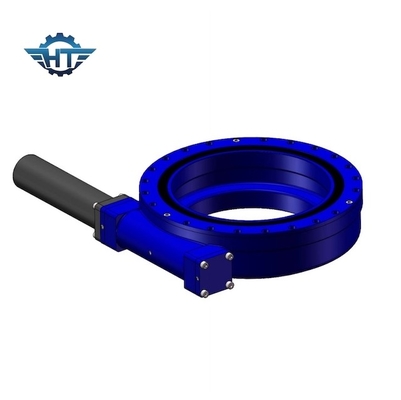

Πλανητικά μηχανών γυρίζοντας Drive ιχνηλατών οδηγημένων ηλιακά, 3 ίντσες για τους μίνι ηλιακούς ιχνηλάτες
Ηλιακή περιγραφή Drive ιχνηλατών γυρίζοντας
Λόγω των πολλαπλάσιων χρήσεών τους, οι γυρίζοντας κινήσεις έρχονται σε ποικίλα πρότυπα μεγέθη, σειρές απόδοσης και τοποθετώντας χαρακτηριστικά. Οι κινήσεις είναι καλοταιριασμένες για τις εφαρμογές που απαιτούν και την εκμετάλλευση φορτίων και την περιστροφική ροπή από το ίδιο κιβώτιο εργαλείων. Μπορούν επίσης να γίνουν με τους διπλούς άξονες της περιστροφής, (γυρίζοντας άξονες συγχρόνως) ή με τις διπλές κινήσεις στον ίδιο άξονα, (δύο νήματα σκουληκιών που οδηγούν το ίδιο εργαλείο δαχτυλιδιών σε έναν άξονα).
Αυτό που μπορεί να προσαρμοστεί:
1. Οι διαφορετικές μηχανές (εναλλασσόμενο ρεύμα, συνεχές ρεύμα, και υδραυλικός) μπορούν να σχεδιαστούν σύμφωνα με την απαίτηση του πελάτη.
2. Ο άξονας απέναντι από τη μηχανή μπορεί να επιλέξει να είναι κεφάλι δεκαεξαδικού ή όχι κεφάλι δεκαεξαδικού.
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Αντιστοιχημένα πλανητικά πλεονεκτήματα ΣΥΝΕΧΩΝ μηχανών
1. Υιοθετήστε τη διπλή ενισχυτική δομή για τον άξονα παραγωγής έτσι ώστε η ανώτατη ροπή του κιβωτίου ταχυτήτων αυξάνεται πολύ.
2. Η ρόδα ήλιων και η πλανητική ρόδα συνδέονται με το αυλακώνω που αυξάνει την ανώτατη ροπή του κιβωτίου ταχυτήτων και μακραίνει τη ζωή.
3. Χρησιμοποιούμε το ελικοειδές εργαλείο στο στάδιο εισαγωγής που κάνουν το θόρυβο το χαμηλό anf που οργανώνεται ομαλά στη υψηλή ταχύτητα. Το εσωτερικό δαχτυλίδι εργαλείων είναι χωρισμένο έτσι ώστε μπορούμε να κάνουμε περισσότερη αναλογία και το σχέδιο είναι εύκαμπτο. Το κιβώτιο ταχυτήτων και η μηχανή βρίσκονται από μια αποτύπωση ραφών από τη βίδα σε αξονικό που αυξάνει την ταιριάζοντας με ακρίβεια και μειώνει το θόρυβο.
4. Χρησιμοποιούμε τον κυλώντας κάτοχο καρφιτσών μέσα στην πλανητική λείανση καρφιτσών κυλίσματος χρήσης wheel.we αντί της ολίσθησης της λείανσης έτσι η ζωή του κιβωτίου ταχυτήτων είναι πολύ μακρύτερη.
5. Διπλή ενισχυτική δομή Η εσωτερική λείανση σε εσωτερικό άντεξε των πλανητικών εργαλείων κάνοντας τον εσωτερικό άντεξε τη στρογγυλάδα λιγότερο από 0.003mm τρέξιμο με το κύλισμα αντί της ολίσθησης HRC60 ξύσιμο ακρίβειας επιφάνειας εργαλείων Η υιοθέτηση όλων αυτών technoligies εξασφαλίζει την έξοχη ήρεμη και σταθερή λειτουργία και έναν μακράς διαρκείας χρόνο πάνω από 10000 ώρες.
