Λεπτομέρειες:
|
| Τύπος: | Γυρίζοντας Drive | Θέση προέλευσης: | Changzhou, Κίνα (ηπειρωτική χώρα) |
|---|---|---|---|
| Μηχανή: | Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή | Χαρακτηριστικό γνώρισμα: | Συνολικά εσωκλειόμενος |
| Υλικό: | 42CrMo ή 50Mn | εξουσιοδότηση: | 5~10 έτη |
| Μέγεθος: | 3 ίντσα σε 25 ίντσα | Εφαρμογή: | Επίπεδο ηλιακό ακολουθώντας σύστημα |
| Επισημαίνω: | Ve9 ο κάθετος ηλιακός ιχνηλάτης γυρίζει το Drive,Η αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή ηλιακή γυρίζει το Drive,Ο ηλιακός ιχνηλάτης γυρίζει την υψηλή παραγωγικότητα Drive |
||

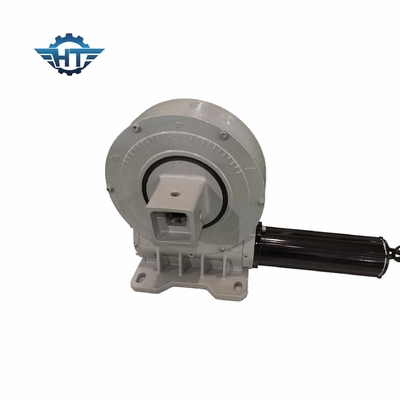

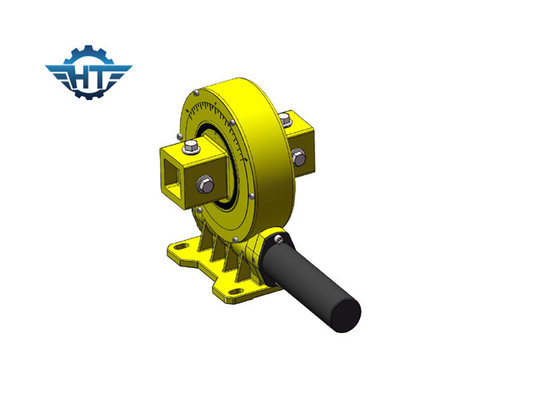

Ve9 ο κάθετος υψηλός ηλιακός ιχνηλάτης παραγωγικότητας γυρίζει το Drive που εφαρμόζεται στο επίπεδο ηλιακό ακολουθώντας σύστημα
Ο ηλιακός ιχνηλάτης γυρίζει την περιγραφή Drive
Ο ενιαίος άξονας γυρίζει την κίνηση που χρησιμοποιείται στο επίπεδο ενιαίο ακολουθώντας σύστημα άξονα, το οποίο το υποστήριγμα είναι μια βορρά-νότου ρύθμιση, Ανατολής-Δύσης ακολουθώντας σύστημα. Σύμφωνα με τον αστρονομικό αλγόριθμο, γυρίστε την κίνηση που οδηγείται από τη μηχανή θα αντέξει την υψηλή ροπή για να οδηγήσει ολόκληρο το σύστημα, έτσι ώστε το σύστημα μπορεί να ακολουθήσει το αζιμούθιο του ήλιου, όσο το δυνατόν περισσότερο για να βελτιώσει τον ήλιο στην επιφάνεια της φωτοβολταϊκής ακτινοβολίας ενότητας, και να αυξήσει έτσι την ηλεκτρική παραγωγή.
Εγκαθιστώντας ένα ηλιακό ακολουθώντας σύστημα για να κρατήσει τα ηλιακά πλαίσια ακολουθήστε τον ήλιο μπορεί ανά πάσα στιγμή αποτελεσματικά να βελτιώσει την αποδοτικότητα της ηλιακής ενέργειας, και όταν εγκαθίστανται οι ενιαίοι ιχνηλάτες άξονα στις ιδιαίτερα ακτινοβολημένες περιοχές, η αυξανόμενη ενεργειακή παραγωγή σημαίνει ότι οι σταθμοί παραγωγής ηλεκτρικού ρεύματος μπορούν να παραγάγουν την υψηλότερη απόδοση της επένδυσης.
Αυτό είναι κυρίως βασισμένο στην αρχή σχεδίου του ακολουθώντας συστήματος, λόγω του αντίκτυπου της περιστροφής της γης, για μια σταθερή θέση στη γη, ο κύκλος ήλιων καθ' όλη τη διάρκεια του έτους, η γωνία φωτισμού της επίσης συνεχώς αλλάζει. Το ηλιακό ακολουθώντας σύστημα εγκαθίσταται για να κρατήσει τα ηλιακά πλαίσια μέχρι τη διαδρομή ο ήλιος και να αυξήσει το ποσό ηλιακής ακτινοβολίας που παραλαμβάνεται από τις φωτοβολταϊκές σειρές, με αυτόν τον τρόπο αυξάνοντας τη γενική ικανότητα των ηλιακών φωτοβολταϊκών συστημάτων ηλεκτρικής παραγωγής.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Στοιχεία μηχανών
Εκτιμημένη τάση V/DC: 24vdc
No-load περιστροφή/λεπτό ταχύτητας: 1200±10%
No-load τρέχον Α: <0>
Εκτιμημένη ροπή N.M: 0,12
Περιστροφή/λεπτό ταχύτητας: 800±10%
Φορτίο τρέχον Α: <1A
Εκτιμημένη δύναμη W: <10W
Παράμετρος παραγωγής εργαλείων:
Αναλογία ταχύτητας: 399:1
Εκτιμημένη ροπή N.M παραγωγής: 32
Περιστροφή/λεπτό ταχύτητας παραγωγής: 2±0.5
Παραγωγή αιθουσών: 2
Τύπος αιθουσών: 40F/39
Τάση εισαγωγής αιθουσών Β: 5~24
Το καλώδιο καθορίζει:
1. Πυκνά κόκκινος: Μηχανή +
2. Πυκνά μαύρος: Μηχανή -
3. Κιτρινοπράσινος: GND
4. Λεπτός κίτρινος: αίθουσα Β
5. Λεπτό κόκκινο: αίθουσα +24V
6. Ο λεπτός Μαύρος: αίθουσα GND
7. Λεπτός πράσινος: αίθουσα Α
Τεχνικές απαιτήσεις
1. Η μηχανή πρέπει να είναι εύκαμπτη μετά από τη συνέλευση.
2. Κανένας ανώμαλος θόρυβος όταν ανοίγεται η δύναμη (η κόκκινη γραμμή συνδέεται με το θετικό πόλο της παροχής ηλεκτρικού ρεύματος).
3. Αξονική εκκαθάριση: Αριθ. (μπορεί να χρησιμοποιήσει την αποκατάσταση λόφων κυμάτων).
4. Αντισταθείτε τη δοκιμή τάσης: 800VAC, 5mA, δεν είναι καμία διακοπή, κανένα τρεμούλιασμα.
5. Αντίσταση μόνωσης: > 20MΩ.
