Λεπτομέρειες:
|
| Υλικό εργαλείων σκουληκιών: | 50Mn, 42CrMo | Πρότυπο: | VE7 |
|---|---|---|---|
| Εφαρμογή: | Οριζόντιοι ενιαίοι ηλιακοί ιχνηλάτες άξονα | Εκτιμημένη ροπή παραγωγής: | 1750 NM |
| Κράτημα της ροπής: | 13200 NM | Ροπή κλίσης: | 7000 NM |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | Ο ηλιακός ιχνηλάτης κιβωτίων μειωτών γυρίζει το Drive,Ο ηλιακός ιχνηλάτης 1750 NM γυρίζει το Drive,VE7 ο οριζόντιος ηλιακός ιχνηλάτης γυρίζει το Drive |
||

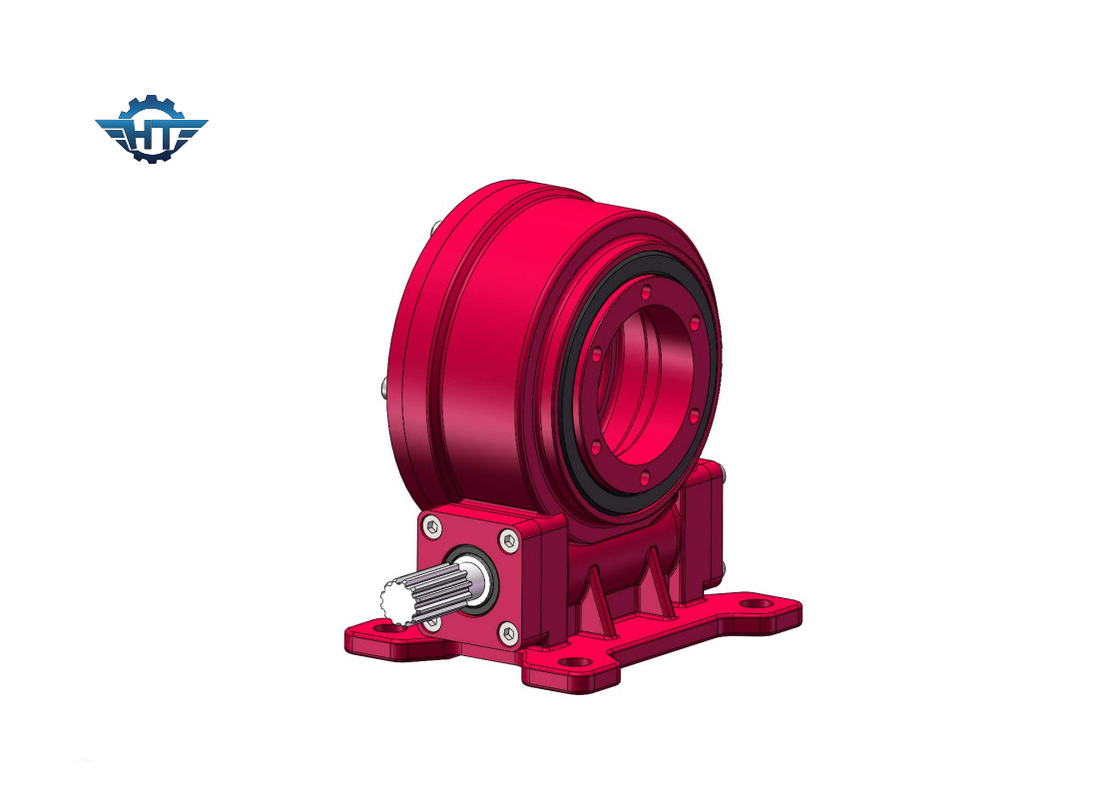

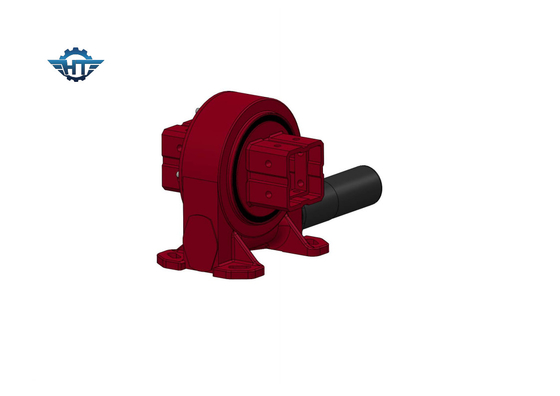

VE7 γυρίζει το κιβώτιο μειωτών κίνησης, μόνη κλειδαριά για τους οριζόντιους ενιαίους ηλιακούς ιχνηλάτες άξονα
VE7 γυρίστε την περιγραφή κιβωτίων μειωτών Drive
Η γυρίζοντας κίνηση του Hangtuo χαρακτήρισε το καλά σκουλήκι και το εργαλείο τυλίγματος που παγιδεύουν με την πολυ επαφή δοντιών που κάνει τη γυρίζοντας κίνηση με την υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης. Είναι self-locking και μπορεί να περιστραφεί ±60°. Εάν περισσότερη μεγαλύτερη σειρά χρειάστηκε, μπορεί να προσαρμοστεί.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
Γλωσσάριο βασικού Paramaters
Ροπή στιγμής κλίσης: Αυτή η ροπή είναι το φορτίο βαρύτητας που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν η πραγματική ροπή είναι μεγαλύτερη από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας κίνηση θα ανατραπεί.
Ακτινωτό φορτίο: Η κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Το φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης, βλέπει επίσης όπως σπασμένη ροπή.
Self-locking: Μόνο όταν υπάρχει φορτίο, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
