Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | VE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 7320 NM |
| Κράτημα της ροπής: | 3,9 kNm | Ροπή κλίσης: | 8 kNm |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | Όπως ζητείται |
| Επισημαίνω: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

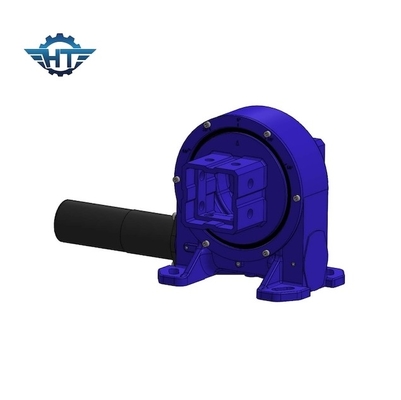

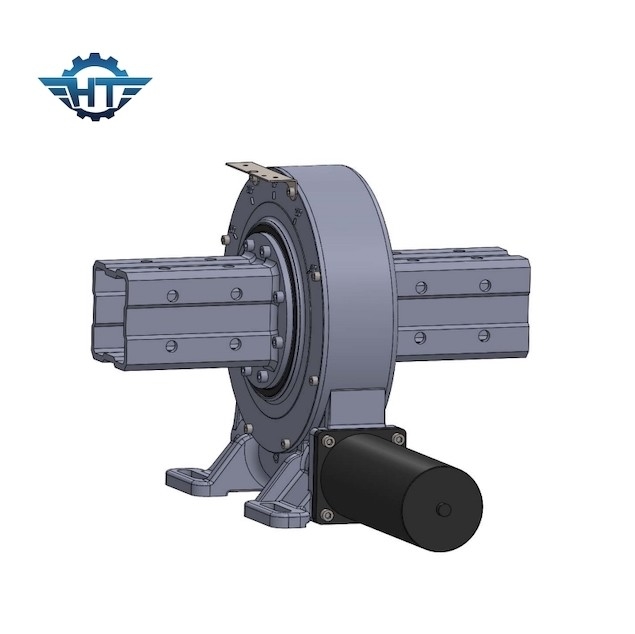

VE7 κάθετο ενιαίο γυρίζοντας Drive άξονα για το αυτόματο ηλιακό ακολουθώντας σύστημα PV
Ενιαία περιγραφή Drive άξονα γυρίζοντας
Υπάρχουν πολλά ονόματα για να γυρίσουν την κίνηση, και δεν υπάρχει κανένα ενοποιημένο όνομα αυτή τη στιγμή, εάν καλούνται: γυρίζοντας συσκευή εργαλείων, γυρίζοντας κίνηση, γυρίζοντας μειωτής, γυρίζοντας μονάδα κίνησης, κ.λπ. Η συσκευή αποτελείται από το σκουλήκι, το εργαλείο, την κατοικία, τη μηχανή και άλλα συστατικά. Η γυρίζοντας κίνηση μπορεί να διαιρεθεί βασικά σε ενιαία κίνηση σκουληκιών, και διπλή κίνηση κίνησης σκουληκιών γυρίζοντας. Είναι βασισμένο να γυρίσει φέρων, έχει μια ισχυρή ανατρέποντας στιγμή, και χρησιμοποιεί μια ιδιαίτερα wear-resistant μετάδοση εργαλείων σκουληκιών. Η ομαλή μετάδοση καθιστά τη συσκευή του χρήστη πιό αξιόπιστη. Υιοθετεί μια κίνηση σκουληκιών, η επαφή πολυ-δοντιών μπορεί να οδηγήσει ένα μεγαλύτερο φορτίο, και έχει επίσης μια στατική self-locking λειτουργία. Η συσκευή μπορεί επίσης να χρησιμοποιηθεί ευρέως στα μηχανήματα κατασκευής και τους νέους ενεργειακούς τομείς όπως τα βαρέων καθηκόντων επίπεδης βάσης φορτηγά, οι γερανοί εμπορευματοκιβωτίων, οι φορτηγό-τοποθετημένοι γερανοί, τα λειτουργούντα οχήματα μεγάλου υψομέτρου, τα συστήματα παραγωγής ηλιακής ενέργειας, κ.λπ.
Παράμετροι των γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Χαρακτηριστικά γνωρίσματα
1. Βαθμός περιστροφής ±60 ή 360 βαθμός.
2. Μηχανή connnet στη αριστερά ή δεξιά πλευρά,
3. Καμία ανάγκη να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση, κάθε 5 έτη.
5. Λογική διαστημική χρησιμοποίηση
6. Το Self-locking εργαλείο, επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
8. Υψηλή ακρίβεια
9. IP66 βαθμός προστασίας
Η δύναμή μας
1.Raw υλικό από τους αξιόπιστους προμηθευτές
2.Production η διαδικασία είναι στην ακριβή συμφωνία με το ποιοτικό σύστημα διαχείρισης ISO9001
ποιοτικός έλεγχος -διαδικασίας 3.Strict και επιθεώρηση ολοκληρωμένων προϊόντων 100% πριν από την παράδοση
4. οι επιθεωρήσεις προϊόντων τρίτου είναι αποδεκτές κατόπην του αιτήματος πελατών.
5.Adoption της τυποποιημένων διαδικασίας σχεδίου προϊόντων και APQP, PPAP, FEMA για την ανάλυση εφαρμογής.
Υπηρεσίες
1. Υπηρεσία cOem
2. Παρέχουμε τα τυποποιημένα προϊόντα και τα μεταβλητά προϊόντα
3. Παρέχουμε τα προσαρμοσμένα δείγματα, τα προσαρμοσμένα σχέδια, την από σπίτι σε σπίτι χαρτογράφηση και άλλες υπηρεσίες
4. Παρέχουμε μια μεγάλη έκταση των υπηρεσιών, συμπεριλαμβανομένου του σχεδίου, της επεξεργασίας, της συσκευασίας, της μεταφοράς, κ.λπ.
Συσκευασία & ναυτιλία
1. Πλήρωση με το αντισκωρικό πετρέλαιο
2. Συσκευασία με τα προστατευτικά στρώματα
3. Σταθερός στην περίπτωση κοντραπλακέ, παλέτα, πλαίσιο χάλυβα
