Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE7 |
|---|---|---|---|
| Αναλογία εργαλείων: | 51:1 | Εκτιμημένη ροπή παραγωγής: | 6120 Nm |
| Κράτημα της ροπής: | 39000 Nm | Ροπή κλίσης: | 10 kNm |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | Όπως ζητείται |
| Επισημαίνω: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

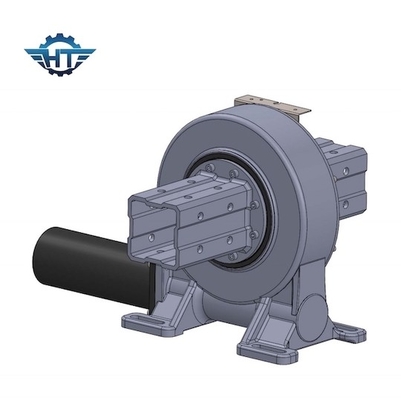

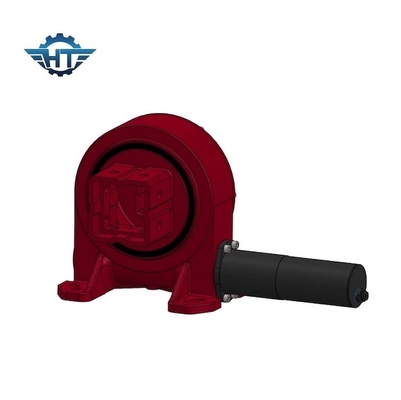

Το εργαλείο σκουληκιών κλεψυδρών γυρίζει το Drive για 120mm το τετραγωνικό ακολουθώντας σύστημα άξονα σωλήνων ενιαίο
Το εργαλείο σκουληκιών κλεψυδρών γυρίζει την περιγραφή Drive
Οι γυρίζοντας κινήσεις ενιαίος-άξονα VE7 περιστρέφονται περίπου έναν άξονα. Η γυρίζοντας κίνηση VE7 με τη μηχανή εργαλείων 24vdc μπορεί να σχεδιαστεί για το διαφορετικό μέγεθος για να εγκαταστήσει για όλα τα είδη κύριων σωλήνων. Είναι επίσης ένα τυποποιημένο προϊόν, το ευκολότερο να εγκαταστήσει, και ο συνηθέστερα χρησιμοποιημένη. Η γυρίζοντας κίνηση VE7 προσφέρει το κάθετο μοντάρισμα και μια πλήρως-εσωκλειόμενη κίνηση σε μια μεγάλης ισχύος μονάδα.
Παράμετροι των γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Πλεονεκτήματα
1. Υψηλή backholding ροπή
2. Self-locking για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Σκληρή στάση μέσα, σειρά από +60°~-60°, εάν οι πελάτες έχουν ένα απαραίτητο εφαρμογή rotaion 360°, έχουμε τον τύπο παραγωγής φλαντζών στον ανεφοδιασμό
3. Τυλίγοντας την κίνηση σκουληκιών μέσα
4. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο και να ελαχιστοποιήσει τη σπασμωδική κίνηση
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
Applicatons
Τα γυρίζοντας ρουλεμάν κίνησης βρίσκονται συνήθως στην εφαρμογή όπως: οι ανεμοστρόβιλοι, οι μεταφορείς βαριών φορτίων, οι ηλιακοί ιχνηλάτες, οι λιμενικοί γερανοί, ο υδραυλικός εξοπλισμός, οι μηχανισμοί οδήγησης γερανών, τα συστήματα αυτοματοποίησης, οι χειριστές βαριών φορτίων, η παρέκκλιση και η πίσσα ελέγχουν τους πίνακες.
Q&A
1. Πώς μπορώ να επιλέξω;
Παρακαλώ διευκρινίστε το μέγεθος διαμέτρων ροδών, το πλάτος, την τάση, την ισχύ και τη no-load ταχύτητα των απαραίτητων μηχανών.
2. Θα μπορούσα να πάρω τα δείγματα στην ποιότητα και την αγορά δοκιμής εκ των προτέρων;
Βέβαιος, ευπρόσδεκτος να πάρει τα δείγματα για να εξετάσει την ποιότητα και την υπηρεσία μας.
3. Ποιο είναι το συνολικό κόστος για τα δείγματα;
Το συνολικό δείγμα δειγμάτων cost= κόστισε + φορτίο
Θα σας δώσουμε τα καλύτερα έξοδα αποστολής αφότου επιλέγετε τις κατάλληλες μηχανές εργαλείων
4. Πώς στέλνετε τα δείγματα;
Η εξέταση της ποσότητας δειγμάτων δεν είναι μεγάλη, εμείς δείγματα σκαφών υποστήριξης από το EMS, TNT ή τη Fedex
5. Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
10 σύνολα μετά από τα δείγματα που επιβεβαιώνονται
6. Ποιος είναι ο χρόνος παράδοσής σας;
Για τα τυποποιημένα δείγματα: μέσα σε 7 ημέρες για τις διαταγές batch: μέσα σε 25 ημέρες.
