Λεπτομέρειες:
|
| Πρότυπο: | VE9» | Μόνος-κλειδαριά: | Ναι |
|---|---|---|---|
| Υλικό: | QT | Εφαρμογή: | Ενιαίο ηλιακό ακολουθώντας σύστημα άξονα |
| Πιστοποιητικό: | ISO9001, CE | Εξουσιοδότηση: | 5~10 έτη |
| Χρώμα: | RAL6001 | Ακρίβεια: | ≤0.1 |
| Επισημαίνω: | Η κατακόρυφος 9 ίντσες ηλιακή γυρίζει το Drive,Ηλιακός γυρίστε το Drive με τη μηχανή 24VDC,Η ενιαία καταδίωξη άξονα ηλιακή γυρίζει το Drive |
||

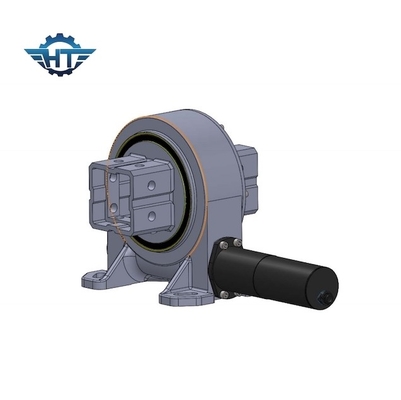

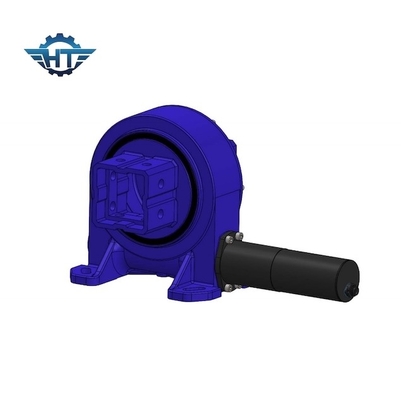

Η κατακόρυφος 9 ίντσες ηλιακή γυρίζει το Drive με τη μηχανή 24VDC για το ενιαίο ηλιακό ακολουθώντας σύστημα άξονα
Ηλιακός γυρίστε την περιγραφή Drive
Η γυρίζοντας κίνηση εργαλείων σκουληκιών είναι ένας περιστροφικός μηχανισμός μετάδοσης μείωσης πλήρης-κύκλων που ενσωματώνεται με σε μια οδηγώντας πηγή ισχύος. Τα ρουλεμάν υψηλής ακρίβειας χρησιμοποιούνται ως οπαδός μετάδοσης και ένα μέρος σύνδεσης μηχανισμών και ένα ενεργό μέρος και μια οδηγώντας πηγή είναι συνδεμένα με ένα από τα εσωτερικά και εξωτερικά δαχτυλίδια του γυρίζοντας δαχτυλιδιού. Το άλλο δαχτυλίδι θεωρείται καθώς και ο οπαδός μετάδοσης και η συνδέοντας βάση του οδηγημένου λειτουργώντας μέρους, έτσι ώστε να γυρίσει που αντέχεται έχει ένα χαρακτηριστικό γνώρισμα του πλήρης-κύκλου περιστροφικού, η οδηγώντας πηγή ισχύος και η κύρια μετάδοση διαμορφώνονται αποτελεσματικά. Το μέρος το κάνει έναν γενικής χρήσης μηχανισμό μετάδοσης μείωσης που ενσωματώνει τις λειτουργίες της περιστροφής, της επιβράδυνσης, και της κατοχής μιας απλής δομής και μιας κατάλληλων κατασκευής και μιας συντήρησης συγχρόνως.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Χαρακτηριστικά γνωρίσματα
Η γυρίζοντας κίνηση μπορεί να πραγματοποιήσει την απεριόριστες περιφερειακές περιστροφή και τη μείωση ταχύτητας, και μπορεί να αντισταθεί τη μεγαλύτερη αξονική δύναμη, την ακτινωτή δύναμη και την ανατροπή της δύναμης. Απολαμβάνει τα πλεονεκτήματα της υψηλής ακρίβειας, της συμπαγούς δομής και της μεγάλης ικανότητας μεταφοράς.
Εφαρμογές
Η γυρίζοντας εφαρμογή κίνησης βρίσκεται συνήθως μέσα όπως: οι ανεμοστρόβιλοι, οι μεταφορείς βαριών φορτίων, οι ηλιακοί ιχνηλάτες, οι λιμενικοί γερανοί, ο υδραυλικός εξοπλισμός, οι μηχανισμοί οδήγησης γερανών, τα συστήματα αυτοματοποίησης, οι χειριστές βαριών φορτίων, η παρέκκλιση και η πίσσα ελέγχουν τους πίνακες.
