Λεπτομέρειες:
|
| Πρότυπο: | 7 ίντσες | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Εφαρμογή: | παραβολικός θερμικός | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Stepper μηχανή | Εγκατάσταση: | Κάθετος |
| Χρώμα: | όπως ζητείται | Σπασμωδική κίνηση: | λιγότερο από 0,03 βαθμοί |
| Επισημαίνω: | worm drive gearbox,worm gear motor |
||

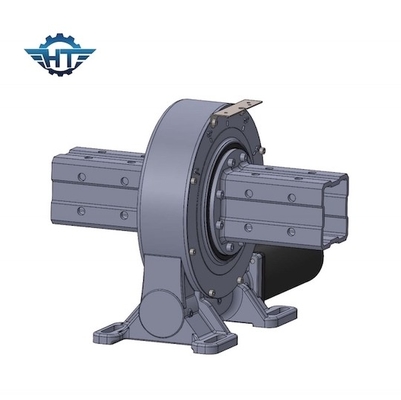

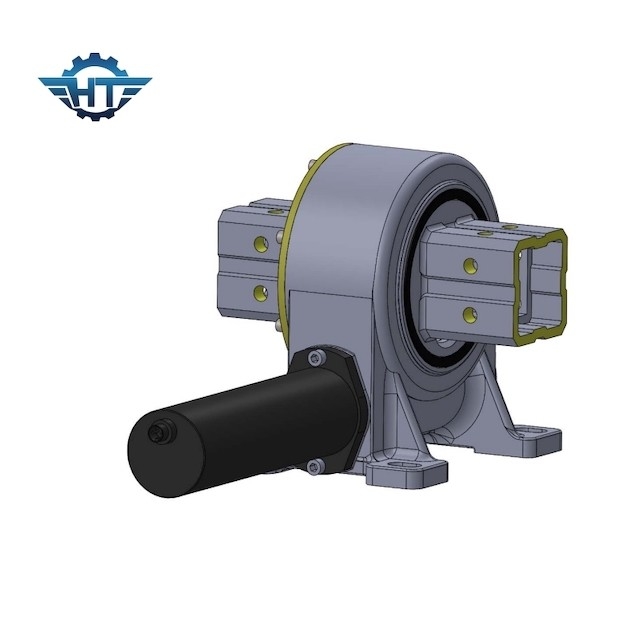

Κάθετο τοποθετημένο εσωκλειόμενο κιβώτιο ταχυτήτων υψηλής ακρίβειας σπιτιών για Fresnel και παραβολικός
Τοποθετημένο κατακόρυφος γυρίζοντας Drive
1. Περιστροφή 360 βαθμοί
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά,
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
8. Υψηλή ακρίβεια
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογή
Το εργαλείο και το σκουλήκι είναι επαφή σε έναν όρο κοντά στο τέλειο πλέγμα. Αυτό επιτρέπει με τη σειρά μια ιδιαίτερα αποδοτική μεταφορά της κινητήριας δύναμης, την ομοιόμορφη διανομή φορτίων και ένα πολύ εντυπωσιακό επίπεδο ακρίβειας προσδιορισμού θέσης στην κίνηση. Οι πιό κοινές εφαρμογές είναι ηλιακή ενέργεια, αιολική ενέργεια και διάφορα μακροπρόθεσμα μηχανήματα αυτόματης καταδίωξης. Λόγω της συμπαγούς δομής και της σύντομης αλυσίδας μετάδοσης, η περιστροφική κίνηση είναι ευκολότερη να επιτύχει την υψηλότερη ακρίβεια και ευκολότερος να πραγματοποιήσει τον ψηφιακό έλεγχο, έτσι επίσης ευρέως χρησιμοποιείται στον τομέα των βιομηχανικών ρομπότ.
