Λεπτομέρειες:
|
| Σχήμα: | 5 ίντσες | Αναλογία εργαλείων: | 51:1 |
|---|---|---|---|
| Εφαρμογή: | Ηλιακά Ιχνηλάτες | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Πλανητικό κιβώτιο ταχυτήτων | Εγκατάσταση: | κάθετος |
| Χρώμα: | όπως ζητείται | Σπασμωδική κίνηση: | 0,1 βαθμός |
| Επισημαίνω: | worm gear slewing ring,worm gear motor |
||

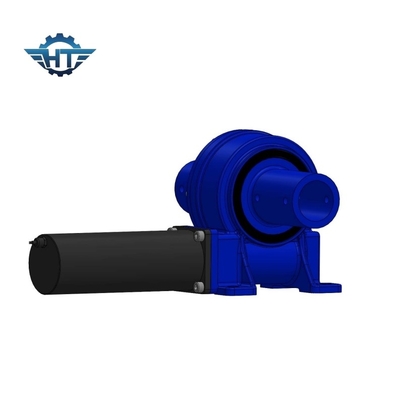

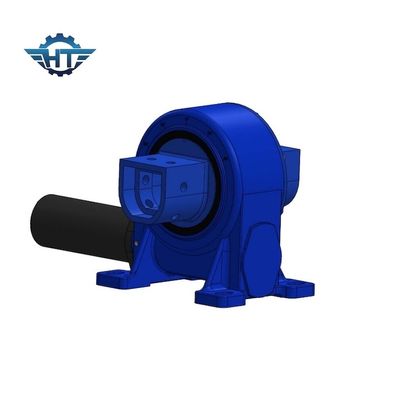

VE5 μοντέλο οριζόντια τοποθετημένη σφήκα Gear Slew Drive με 24V DC Brushed Gear Motors για ηλιακά ιχνηλατήρες
Περιγραφή του VE5 Slew Drive
Λόγω της υψηλής αναλογίας ταχυτήτων και της μεγάλης επαφής της επιφάνειας μεταξύ του σκουληκιού και του σκουληκιού ταχυτήτων, πολύ υψηλές τιμές ροπής μπορούν να μεταδοθούν από πολύ μικρού μεγέθους κινητήρες σφαιρίσματος που σημαίνει την υψηλότερη πυκνότητα ισχύος.Οι κινητήρες σφραγίδας που κινούνται από μηχανή σκουλήκι θα μπορούσαν να χρησιμοποιηθούν σε εφαρμογές που απαιτούν χαμηλή ταχύτητα και υψηλή ροπή, όπως οι ηλιακοί εντοπιστές, σταθμοί παραγωγής θερμότητας.Όταν χρησιμοποιείται σε εφαρμογές συνεχούς περιστροφής με υψηλή ταχύτητα περιστροφής δεν επιτρέπεται λόγω υψηλότερης φορτίας που θα προκαλέσει υπερθέρμανση στο εσωτερικό των κινήσεων και βλάβη στη λειτουργία.
Παραμέτρους επιδόσεων του μοντέλου VE
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ίντσες. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Συμπληρωματικές πληροφορίες
| Ελάχιστη ποσότητα παραγγελίας | 5 μονάδες, διαθέσιμη παραγγελία δείγματος |
| Λιμάνι | Κινέζικος λιμένας Ningbo/Σανγκάη |
| Όροι πληρωμής | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
| Χρόνος παράδοσης | Προθεσμία 20-40 ημέρες |
| Πληροφορίες συσκευασίας | Γεννήματα από ξύλο, χωρίς καπνιστή |
