Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Εξουσιοδότηση: | 10 έτη |
|---|---|---|---|
| Εφαρμογή: | Ο ενιαίος άξονας έγειρε τους ηλιακούς ιχνηλάτες | Περιστραφείτε τον άξονα: | Ενιαίος άξονας |
| Υπηρεσία: | Σχέδιο cOem | Συσκευασία: | Κοντραπλακέ |
| Μηχανή: | ηλεκτρικός κινητήρας | Περιοχή εγκατάστασης: | Στέγη και Πεδίο |
| Επισημαίνω: | worm gear slew drive,slewing ring gear |
||

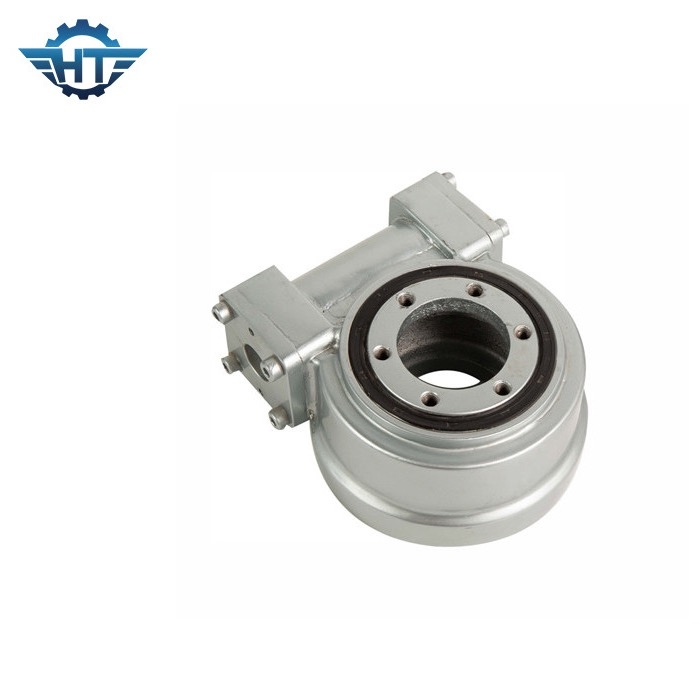

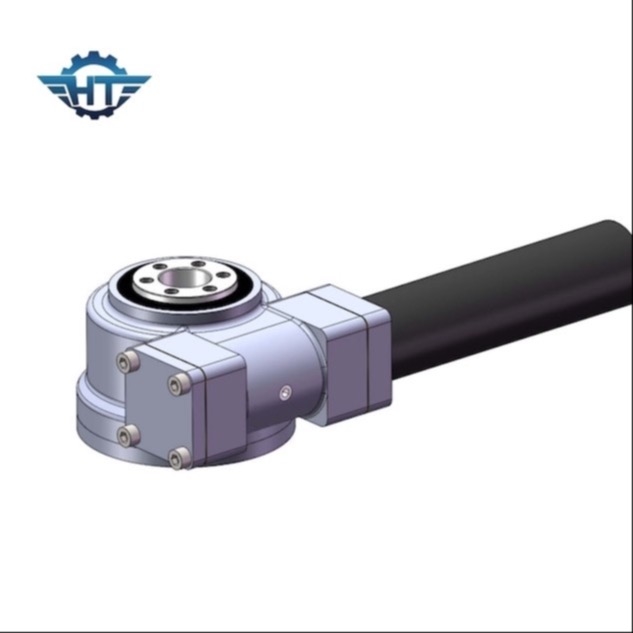

Οριζόντιος γυρίστε το κιβώτιο ταχυτήτων Drive για τους ενιαίους γαρμένους άξονας ηλιακούς ιχνηλάτες
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Το SE γυρίζει την κίνηση είναι μια καλή επιλογή όταν είναι το πρόγραμμα στις άγριες σκληρές συνθήκες εργασίας και αντιδιαβρωτικός. Σχεδιάζεται με το κυρτό εργαλείο δοντιών, θα αυξήσει τη ροπή παραγωγής με την ομαλή λειτουργία μιας ανώτερης αντι-αμμοθύελλας, χρήση τομέων. Η γυρίζοντας κίνηση Hangtuo αποτελείται κυρίως από τη να γυρίσει συμπεριφορά, ένα εργαλείο σκουληκιών, την κατοικία και έναν υδραυλικό ή έναν ηλεκτρικό κινητήρα. Εταιρικός με Hangtuo σημαίνει τη απευθείας επαφή με τους πεπειραμένους τεχνικούς ειδικούς, τις καλές συμβουλές και τις ικανοποιημένες συμφωνίες. Οι τροποποιήσεις στις απαιτήσεις των πελατών κοστουμιών μπορούν να εκτελεσθούν γρήγορα και σοβαρά. Κανένα θέμα εσείς δεν θέλει έναν διαφορετικό προσαρμοστή για να ταιριάξει για τη σύνδεση μηχανών εργαλείων, το μακροχρόνιο άξονα, και την εναλλακτικά διαδικασία ή τα χρώματα ζωγραφικής. Καλές τεκμηριώσεις όπως τα τρισδιάστατα σχέδια, την επαγγελματικές ανάπτυξη και τη δοκιμή ενός πρωτοτύπου.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Οι γυρίζοντας κινήσεις μπορούν να χρησιμοποιηθούν ευρέως για το ηλιακό ακολουθώντας σύστημα, CPV, CSP, HCPV, τον ανεμοστρόβιλο και το δορυφορικό πιάτο κεραιών. Εκείνα τα προϊόντα σχεδιάζονται για τα μακρά ζωή, εργαζόμενος στις σκληρές περιβαλλοντικές συνθήκες.
Τα πλεονεκτήματά μας
Γρήγοροι χρόνοι αντίδρασης
Μακροπρόθεσμη εμπειρία στον έλεγχο ευφυής-διαδικασίας για τη μαζική παραγωγή καθώς επίσης και στην προσανατολισμένη στους πελάτες ανάπτυξη προϊόντος.
Πλεονέκτημα προϊόντων
Να γυρίσει τη γυρίζοντας κίνηση σκουληκιών κλεψυδρών Drive (εσωκλειόμενος τύπος, κάθετος τύπος, διπλός τύπος άξονα, τύπος ακρίβειας) είναι βασισμένο να γυρίσει φέρων με την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία. Πολλή επιφάνεια επαφών δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
Σταθερή ποιότητα
Τα κρίσιμα σημεία ποιοτικής επιθεώρησης οργάνωσης, συμπληρώνουν συνολικά 9 θέσεις μέσω των εγκαταστάσεων. Κρίσιμα σημεία ποιοτικής επιθεώρησης οργάνωσης, κάνουμε τις οδηγίες ποιοτικής επιθεώρησης στον έλεγχο αυστηρά στη βασική διαδικασία. Χρησιμοποιούμε τη υψηλή ακρίβεια & τη βαθμολόγηση μετρητών μέτρησης.
Δοκιμή
Προηγμένη συσκευή μέτρησης
Η μέτρηση πρέπει να βαθμολογηθεί, ο έλεγχος και μόνο ο κατάλληλος μετρητής μπορούν να χρησιμοποιηθούν.
