Λεπτομέρειες:
|
| Πρότυπο: | 7 ίντσες | Αναλογία εργαλείων: | 51:1 |
|---|---|---|---|
| Εφαρμογή: | δορυφορική κεραία | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | υδραυλικός κινητήρας/σερβοκινητήρας | εγκατάσταση: | Κάθετος |
| Χρώμα: | Όπως ζητείται | Σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί |
| Επισημαίνω: | worm gear slewing ring,worm gear motor |
||
Το μεγάλο εργαλείο σκουληκιών μεγέθους γυρίζει το κιβώτιο ταχυτήτων Drive για την υψηλή δορυφορική κεραία ακρίβειας
Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive

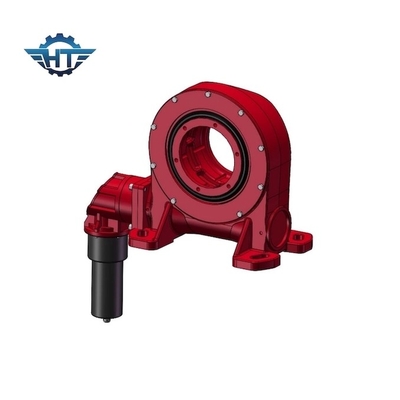

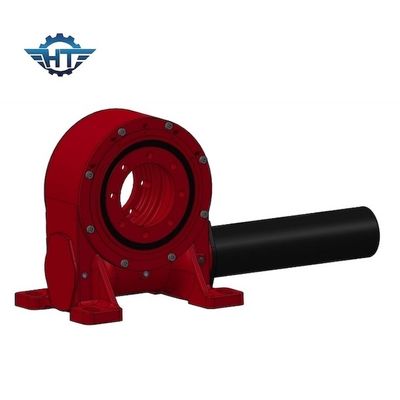

Το εργαλείο σκουληκιών γυρίζει την κίνηση SE14 για τη δορυφορική κεραία
Περιγραφή προϊόντων
Γυρίστε την κίνηση: SE14
Διαστάσεις: 900*620*140 χιλ.
Βάρος: 62 κλ
Όρος πληρωμής: FOB Σαγκάη
Χρόνος παράδοσης: 10-15 ημέρες
Υλικό: 50Mn, 42CrMo
Παράμετροι των γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Εφαρμογή
Η γυρίζοντας κίνησή μας SE14 τροφοδοτείται με την τεχνολογία σκουληκιών κλεψυδρών για τη μέγιστη ροπή εργαλείων και την ομαλότερη περιστροφή. Χαρακτηριστικός γυρίστε τις εφαρμογές κίνησης περιλαμβάνει την ηλιακή βιομηχανία, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, και τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις, τον εξοπλισμό εργαλείων πετρελαίου, τους θαλάσσιους γερανούς, τους χειριστές ροδών, το digger s και τους αυτοκίνητους ανελκυστήρες, αλλά γυρίστε τις κινήσεις χρησιμοποιείται σε πολλές άλλες εφαρμογές που απαιτούν την εκμετάλλευση φορτίων και την περιστροφική ικανότητα. Προσφέρουμε διαφορετικό γυρίζουμε τα πρότυπα κίνησης με τις διαφορετικές χωρητικότητες φορτίων στιγμής. Τα πρότυπα γυρίζουν τις κινήσεις εγκαθίστανται με μια ανοικτή κατοικία και έναν ενιαίο self-locking άξονα σκουληκιών κλεψυδρών. Μόλις επιστραφεί η εισαγωγή πηγής ισχύος σε ουδέτερο, ο άξονας σκουληκιών θα κλειδώσει το φορτίο στη θέση χωρίς απαίτηση οποιασδήποτε εξωτερικής φρενάροντας συσκευής.
Γυρίστε την κίνηση μπορεί να είναι με το εργαλείο σκουληκιών, εργαλείο κεντρισμάτων, εργαλείο λοξοτμήσεων. Και επίσης για το γυρίζοντας δαχτυλίδι εσωτερικών, μπορεί να είναι γυρίζοντας δαχτυλίδι σφαιρών ενιαίος-σειρών, και μπορεί επίσης να είναι γυρίζοντας δαχτυλίδι σφαιρών διπλός-σειρών. Ένας με την διπλός-σειρά μπορεί να πάρει το πολύ περισσότερο φορτίο. Μπορεί να επιλεχτεί εξαρτημένος από την αίτησή σας.
