Λεπτομέρειες:
|
| Πρότυπο: | Σειρά του VE | Αναλογία εργαλείων: | 31:1~150:1 |
|---|---|---|---|
| Εφαρμογή: | Ηλιακή ανανεώσιμη ενέργεια | Τόπος καταγωγής: | Changzhou, Κίνα |
| Μηχανή: | Ηλεκτρικός κινητήρας/υδραυλικός κινητήρας/σερβοκινητήρας | Πιστοποιητικό: | ISO9001, CE |
| εγκατάσταση: | Κάθετος | Συντήρηση: | ελεύθερος |
| Χρώμα: | Όπως ζητείται | Σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί |
| Επισημαίνω: | worm gear slewing ring,worm gear motor |
||

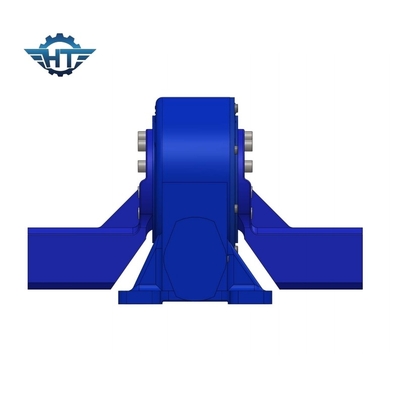

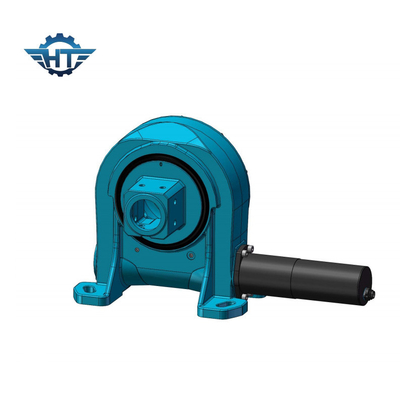

Το κάθετο τοποθετημένο ενιαίο εργαλείο σκουληκιών άξονα γυρίζει το Drive για την ηλιακή ανανεώσιμη ενέργεια
Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Οι γυρίζοντας κινήσεις μας έρχονται σε ποικίλα πρότυπα μεγέθη από 1 ίντσα σε 25 ίντσες, σειρές απόδοσης από 0,3 έως το kNm 21. Έχουμε επίσης τις γυρίζοντας κινήσεις της διαφορετικής σπασμωδικής κίνησης. Οι κινήσεις είναι καλοταιριασμένες για τις εφαρμογές που απαιτούν και την εκμετάλλευση φορτίων και την περιστροφική ροπή από το ίδιο κιβώτιο εργαλείων. Μπορούν επίσης να γίνουν με τους διπλούς άξονες της περιστροφής, (γυρίζοντας άξονες συγχρόνως) ή με τις διπλές κινήσεις στον ίδιο άξονα, (δύο νήματα σκουληκιών που οδηγούν το ίδιο εργαλείο δαχτυλιδιών σε έναν άξονα), και μπορούν να τοποθετηθούν κάθετα, οριζόντια ή και τα δύο.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Ο γυρίζοντας μειωτής κίνησης μπορεί να χρησιμοποιηθεί στις περιπτώσεις που απαιτούν την πλήρη περιστροφή κύκλων και τις αργόστροφες απαιτήσεις. Όταν είναι απαραίτητο να επιτευχθεί η μεγαλύτερη μετάδοση δύναμης ροπής, η μετάδοση κινήσεων υψηλότερης ακρίβειας, ή να επιλέξει έναν μηχανισμό με μια συμπαγή δομή σωμάτων και υψηλότερες απαιτήσεις ολοκλήρωσης, η γυρίζοντας κίνηση είναι μια καλή λύση.
