Λεπτομέρειες:
|
| Πρότυπο: | 7 ίντσες | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Εφαρμογή: | Ακολουθώντας σύστημα ήλιων | Οδηγός: | Κινητήρας 220VAC/380VAC/24VDC |
| Εξουσιοδότηση: | 5~10 έτη | Πιστοποιητικό: | ISO9001, CE |
| εγκατάσταση: | Κάθετος | Σκουλήκι: | Σκουλήκι φακέλων |
| Επισημαίνω: | worm drive gearbox,worm gear slewing ring |
||

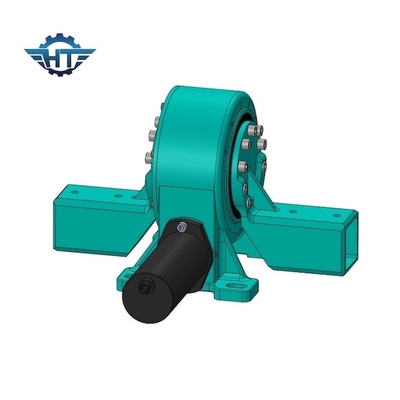

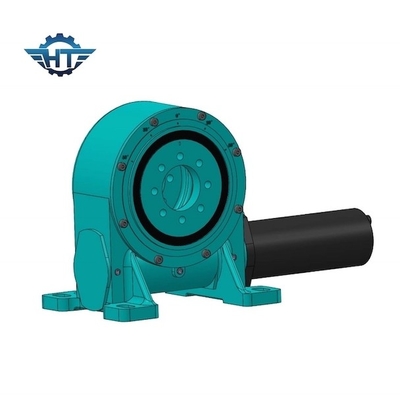

Υψηλό γυρίζοντας Drive άξονα ροπής ενιαίο με το ηλεκτρικό κινητήρα για το ακολουθώντας σύστημα ήλιων
Ενιαία περιγραφή Drive άξονα γυρίζοντας
Εσωκλειόμενες οι SE γυρίζοντας κινήσεις είναι τώρα ο δημοφιλέστερος τύπος στην αγορά που μπορεί να βοηθήσει να τροφοδοτήσει τη μετακίνηση στα μηχανήματα όπως οι ανεμοστρόβιλοι, στρατιωτικός εξοπλισμός, το digger s και επίσης στη καθαρή ενέργεια όπως οι ηλιακοί ιχνηλάτες, οι σταθμοί ηλιακής ενέργειας, στο addtion, θα μπορούσαν να είναι ισχύουν επίσης σε άλλες περιοχές όπως ο ιατρικός εξοπλισμός, η δασονομία, η διαχείρηση αποβλήτων και βιομηχανικά positioners. Η κατοικία τοποθετεί πλήρως όλα τα τμήματα κίνησης όπως το διπλό σκουλήκι τυλίγματος gearset, η πλανητική συνοδόντωση τροχών, και το ρουλεμάν περιστροφικών πλακών σε κάψα έτσι ώστε έχουν τη συνολική προστασία από τα στοιχεία. Η εσωκλειόμενη κίνηση είναι επίσης συμφέρουσα εάν τοποθετείτε το εσωτερικό ώστε να μη δουν τα μέρη στο motionto αποφεύγετε στους εργαζομένους περιοχών.
Οι γυρίζοντας κινήσεις SE είναι ιδανικές για τις εργασίες που απαιτούν και φορτίο-και περιστροφική ροπή από το ίδιο κιβώτιο ταχυτήτων. Πλήρως-εσωκλειόμενο έρχεται με την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία σκουληκιών κλεψυδρών Hangtuo, ή τις κινήσεις κώνων και το διπλό σκουλήκι τυλίγματος gearsets όπου απαιτείται, για τη μέγιστες φορτίο-εκμετάλλευση και την αποδοτικότητα. Κάθε μέγεθος εξετάζεται αυστηρά για την αξιόπιστη απόδοση που οι τύποι κυμαίνονται από 1 ίντσα ως 25 ίντσες που παράγοντας 1.8kNm σε 89kNm της ροπής εκμετάλλευσης, 0.3Nm σε 21kNm της ροπής παραγωγής, 1 kNm στο kNm 346 της ανατροπής της χωρητικότητας φορτίων στιγμής, και τις αναλογίες μείωσης κιβωτίων ταχυτήτων στις 31:1 μέχρι 150:1.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εγκατάσταση
Κάθετη εγκατάσταση
Ενθαρρύνεται για να τοποθετήσει τις γυρίζοντας κινήσεις που αναφέρονται στην άνω πλευρά σχεδίων στις ηλιακές εφαρμογές για την καλύτερη προστασία.
Για άλλες εφαρμογές, οι τοποθετώντας κατευθύνσεις θα βασιστούν στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για την καλύτερη προστασία.
Οριζόντια εγκατάσταση
Ενθαρρύνεται για να τοποθετήσει τη γυρίζοντας άνω πλευρά κινήσεων - κάτω στον άξονα αζιμουθίου στις ηλιακές εφαρμογές για την καλύτερη προστασία και να προσθέσει την προστασία για τον άξονα ανύψωσης.
Για άλλες εφαρμογές, οι τοποθετώντας κατευθύνσεις θα βασιστούν στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για την καλύτερη προστασία.
