Λεπτομέρειες:
|
| Πρότυπο: | SE14 | Αναλογία εργαλείων: | 85:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Χρώμα: | RAL 9006 ή όπως ζητείται |
| Εφαρμογή: | Ενιαίος άξονας και διπλοί ηλιακοί ιχνηλάτες άξονα | Οδηγός: | Μηχανή |
| Εξουσιοδότηση: | 5~10 έτη | Χαρακτηριστικό γνώρισμα: | Μακρά ζωή |
| Επισημαίνω: | Οι υψηλοί ηλιακοί ιχνηλάτες ακρίβειας γυρίζουν το Drive,SE14 οι ηλιακοί ιχνηλάτες γυρίζουν το Drive,το kN 680 ηλιακό γυρίζει το Drive |
||

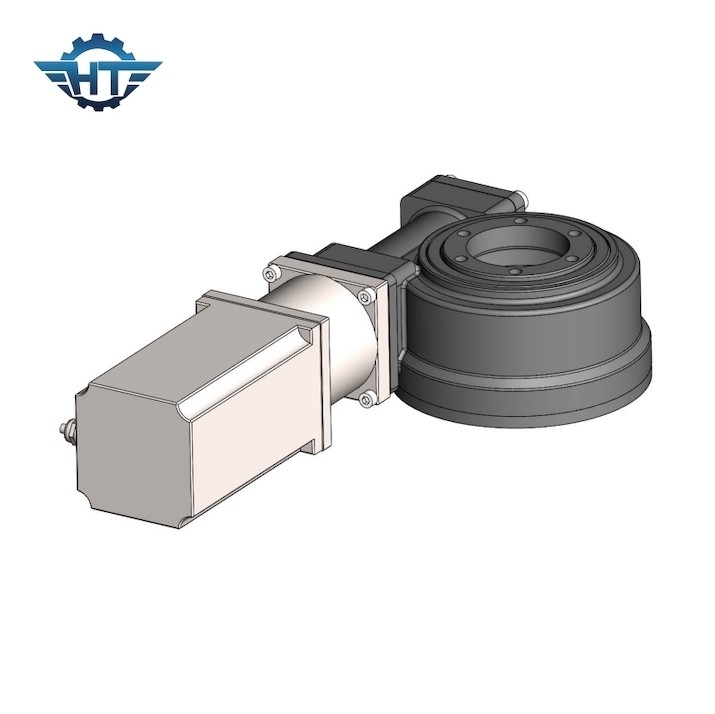

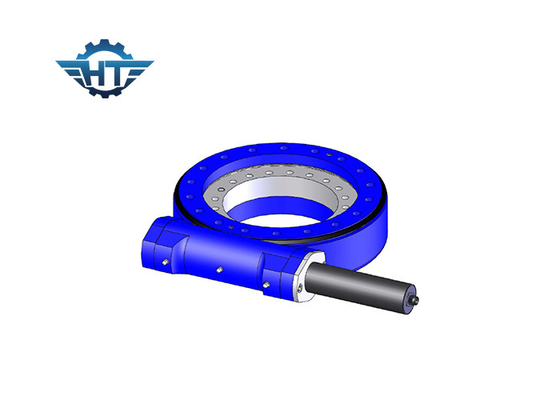

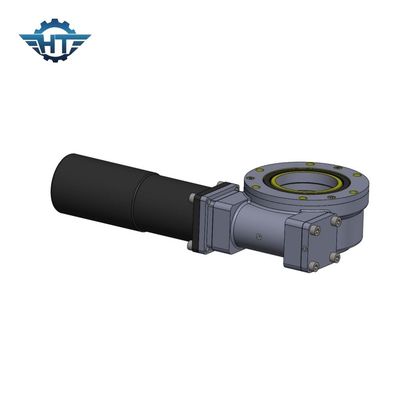

SE14 η αναλογία 85/1 υψηλή ακρίβεια εργαλείων γυρίζει το Drive για τον ενιαίο άξονα και τους διπλούς ηλιακούς ιχνηλάτες άξονα
Η υψηλή ακρίβεια γυρίζει την περιγραφή Drive
Η γυρίζοντας κίνηση σκουληκιών αποτελείται από το εργαλείο σκουληκιών, άξονας σκουληκιών, κατοικία, ρουλεμάν, μηχανή και ούτω καθεξής. Η κίνηση μηχανών ο άξονας σκουληκιών, το σκουλήκι και τυλίγει το σκουλήκι και το εργαλείο είναι δεσμευμένο για να αυξήσει τη ροπή, σταθερός και αξιόπιστος. Η γυρίζοντας κίνηση είναι σε θέση να στηρίξει περισσότερο αξονικό φορτίο, το ακτινωτές φορτίο και τη στιγμή κλίσης. Η περιστροφική πλάκα ή το πλαίσιο περιστρέφεται στο αζιμούθιο και την ανύψωση που οδηγούνται με να γυρίσει την κίνηση.
Πίνακας απόδοσης SE14
|
Πρότυπο |
οριζόντια κίνηση σκουληκιών 14 ίντσας |
|
Αναλογία |
85:1 |
|
Βαθμός IP |
IP66 |
|
Εκτιμημένη ροπή παραγωγής |
kNm 44 |
|
Ροπή κλίσης |
kNm 135 |
|
Αξονικό φορτίο |
kN 680 |
|
Ακτινωτό φορτίο |
kN 230 |
|
Κράτημα της ροπής |
kNm 68 |
|
Αποδοτικότητα |
40% |
|
Ακρίβεια |
≤0.1 ° |
|
Self-locking |
Ναι |
|
Βάρος |
62 κλ |
|
Θερμοκρασία εργασίας |
-30~+120 ℃ |
Πρότυπες παράμετροι απόδοσης του VE
|
Πρότυπες παράμετροι απόδοσης του VE |
||||||||||||
|
Πρότυπο |
Εκτιμημένη ροπή παραγωγής (N.m) |
Κράτημα της ροπής (kN.m) |
Ροπή κλίσης (kN.m) |
Αξονικό φορτίο (kN) |
Ακτινωτό φορτίο (kN) |
Αναλογία |
Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking |
Βάρος (κλ) |
|
3» |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
12kg |
|
5» |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
18kg |
|
7» |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
32kg |
|
8» |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
28kg |
|
9» |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
52kg |
|
12» |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
65kg |
|
14» |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
88 κλ |
|
17» |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
135 κλ |
|
21» |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
192 κλ |
|
25» |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ναι |
251 κλ |
Εφαρμογή
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τους ανεμοστροβίλους, τα πιάτα δορυφόρων και ραντάρ, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις εξοπλισμού, τον εξοπλισμό εργαλείων πετρελαίου, τους χειριστές ροδών, το digger s, και τους αυτοκίνητους ανελκυστήρες.
Υπάρχουν περισσότερα από 10 διαφορετικά μεγέθη, που αρχίζουν από μέγεθος ίντσας σε 3 " μέγεθος 25 το”, μεταξύ τους είναι 5», 7», 9» 12», 14», 17», 19» και 21». Και οι δύο χρησιμοποιούνται ευρέως στα ηλιακά ακολουθώντας συστήματα (PV, CPV, HCPV και ηλιόστατο) και τα κανονικά οχήματα, όπως οι ανελκυστήρες ατόμων, τους γερανούς φορτηγών, καθώς επίσης και τα μορφωματικά οχήματα.
