Λεπτομέρειες:
|
| Πρότυπο: | SDE 7 | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| ζωή: | ≥10000h | Θόρυβος: | ≤60dB |
| Λειτουργούσα θερμοκρασία: | -40℃~+120℃ | Παροχή ηλεκτρικού ρεύματος: | AC/DC |

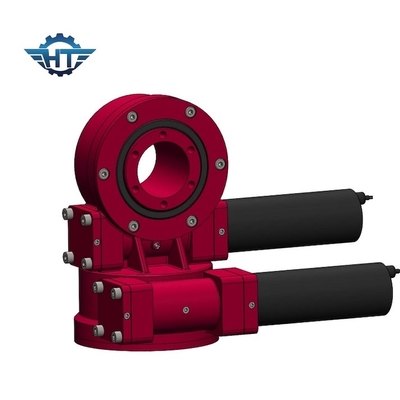

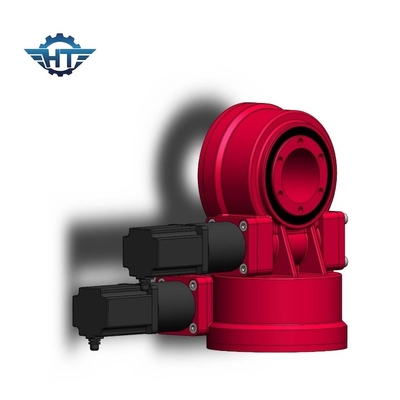

| Όνομα προϊόντων: | Ο διπλός άξονας γυρίζει το Drive | ταχύτητα: | 0.1-1.5rpm |
| Επισημαίνω: | slew drive motor,worm gear slew drive |
||
Η γυρίζοντας κίνηση σειράς SDE μας που χρησιμοποιείται κυρίως για το PV, STP, ηλιακά ακολουθώντας συστήματα CSP.
Οι άλλοι τύποι μας να γυρίσουν τις κινήσεις χρησιμοποιούνται ευρέως για τις εφαρμογές κατασκευής, όπως οι γερανοί φορτηγών, manlifts, οι περιστροφικές πλάκες, τα μηχανήματα λιμένων, τα μορφωματικά οχήματα, τα μικρά συστήματα αιολικής ενέργειας και οι δορυφορικές επικοινωνίες, οι μεταφορείς βαριών φορτίων, ο εξοπλισμός επιθεώρησης γεφυρών, η τηλεσκοπική λειτουργώντας πλατφόρμα, rotator καλαθιών οι απαιτήσεις, ο γερανός γιοτ, ο αναμίκτης τσιμέντου, ο εκσκαφέας, κ.λπ. Μπορούμε επίσης να παρέχουμε το πολλαπλάσιο μέγεθος να γυρίσουμε την κίνηση και να γυρίσουμε τα berarings, την υδραυλική μηχανή & τη ΣΥΝΕΧΗ μηχανή για να ταιριάξουμε με να γυρίσουμε τις κινήσεις. Τα προϊόντα έχουν εξαχθεί σε όλο τον κόσμο.
Διάγραμμα απόδοσης του πρότυπου γυρίζοντας Drive SDE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
| 5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
| 7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
| 9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
| 12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
| 14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
| 17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Κύρια χαρακτηριστικά
1. Έτοιμος--εγκαταστήστε το σύστημα με το ενσωματωμένα εργαλείο και το σκουλήκι, εύκολα να ενσωματώσουν στις υπάρχουσες εφαρμογές
2. Μειωμένα κόστη συντήρησης
3. Συμπαγείς συσκευασίες για τις διαστημικές εγκαταστάσεις αποταμίευσης
4. Διαθέσιμος με τις φλάντζες για όλους τους τυποποιημένους ηλεκτρικούς κινητήρες και τις υδραυλικές μηχανές
5. Σκουλήκι που οδηγείται
6. IP66 βαθμός σφράγισης
7. Η μορφωματική κατασκευή επιτρέπει τις πολύ γρήγορες τροποποιήσεις
8. Εκτεταμένη ζωή-κατοικία που εσωκλείει εντελώς τη συνοδόντωση τροχών (δεξαμενή λιπών, προστασία ενάντια στη μόλυνση και επαφή)
9. Μέγιστη χωρητικότητα φορτίων στο συμπαγές σχέδιο
Οδηγία-συνδυασμός εγκατάστασης
1. Οριζόντια εγκατάσταση & κάθετη εγκατάσταση.
2. Οι ενιαίες κινήσεις sleiwng ρυμούλκησης μπορούν να επιτύχουν τα διπλά συστήματα κίνησης άξονα γυρίζοντας.
3. Μια διπλή γυρίζοντας κίνηση άξονα μπορεί να επιτύχει τα διπλά συστήματα κίνησης άξονα γυρίζοντας.
4. Μια γυρίζοντας κίνηση με έναν γραμμικό ενεργοποιητή μπορεί επίσης να επιτύχει τις διπλές γυρίζοντας κινήσεις άξονα.
