Λεπτομέρειες:
|
| Πρότυπο: | 9 ίντσα | Αναλογία εργαλείων: | 61:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Οδηγός: | Ηλεκτρικός κινητήρας/υδραυλική μηχανή/σερβο μηχανή |
| Τύπος: | κατακόρυφος που τοποθετείται | Εφαρμογή: | Ενιαίο ηλιακό ακολουθώντας σύστημα άξονα |
| Precison: | Υψηλός | Υπηρεσία cOem: | διαθέσιμος |
| Επισημαίνω: | worm gear slew drive,slewing ring gear |
||

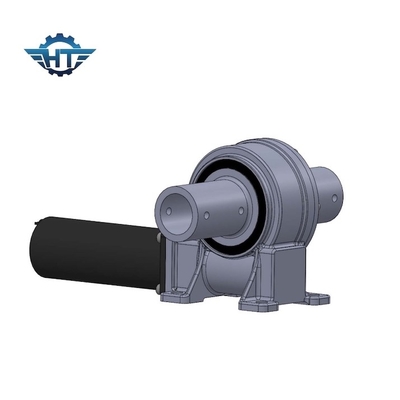

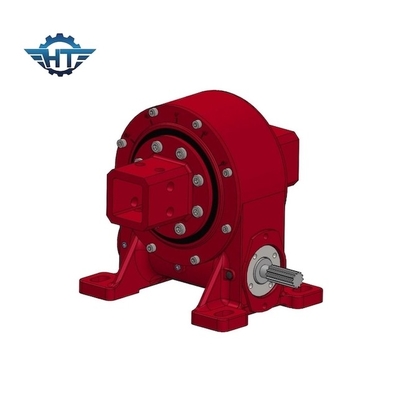

VE9 γυρίστε το κιβώτιο ταχυτήτων Drive για το πλάγιο ή γαρμένο οριζόντιο ενιαίο ηλιακό ακολουθώντας σύστημα άξονα
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Το γυρίζοντας Drive έχει πολλούς τύπους όπως ο εσωκλειόμενος τύπος, ανοικτός τύπος κατοικίας, κάθετος τύπος, διπλός τύπος άξονα, τύπος υψηλής ακρίβειας, η γυρίζοντας κίνηση τύπων κ.λπ. κίνησης σκουληκιών είναι βασισμένη να γυρίσει φέρων με την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία. Πολλή επιφάνεια επαφών δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 4300 N.m |
| Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 27 Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 37:1 | Αποδοτικότητα | 40% |
Τεχνικός πίνακας του γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Εφαρμογές
ηλιακοί ιχνηλάτες, ανεμοστρόβιλοι, πιάτα δορυφόρων και ραντάρ, γερανοί φορτηγών, ανελκυστήρες ατόμων, εξοπλισμός χρησιμότητας, υδραυλικές συνδέσεις εξοπλισμού, εξοπλισμός εργαλείων πετρελαίου, χειριστές ροδών, το digger s, και αυτοκίνητοι ανελκυστήρες.
Q&A
1. Πώς να επιλέξει;
Παρακαλώ διευκρινίστε το μέγεθος διαμέτρων, το πλάτος, την τάση, την ισχύ και τη no-load ταχύτητα των απαραίτητων μηχανών, τα τετραγωνικά μέτρα των ηλιακών πλαισίων/καθρέφτες, η ρύθμιση εκείνων των ηλιακών πλαισίων/καθρεφτών.
2. Θα μπορούσα να πάρω τα δείγματα στην ποιότητα και την αγορά δοκιμής εκ των προτέρων;
Βέβαιος, ευπρόσδεκτος να πάρει τα δείγματα για να εξετάσει την ποιότητα και την υπηρεσία μας.
3. Ποιο είναι το συνολικό κόστος για τα δείγματα;
Το συνολικό δείγμα δειγμάτων cost= κόστισε + φορτίο.
Θα σας δώσουμε τα καλύτερα έξοδα αποστολής αφότου επιλέγετε τις κατάλληλες γυρίζοντας κινήσεις.
4. Πώς στέλνετε τα δείγματα;
Η εξέταση της ποσότητας δειγμάτων δεν είναι μεγάλη, εμείς δείγματα σκαφών υποστήριξης από το EMS, TNT ή τη Fedex
5. Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
1 σύνολο
6. Ποιος είναι ο χρόνος παράδοσής σας;
Για τα τυποποιημένα δείγματα: 0~15 ημέρες για τις διαταγές batch: μέσα σε 25~40 ημέρες.
